5.12 Heizungsarmaturen

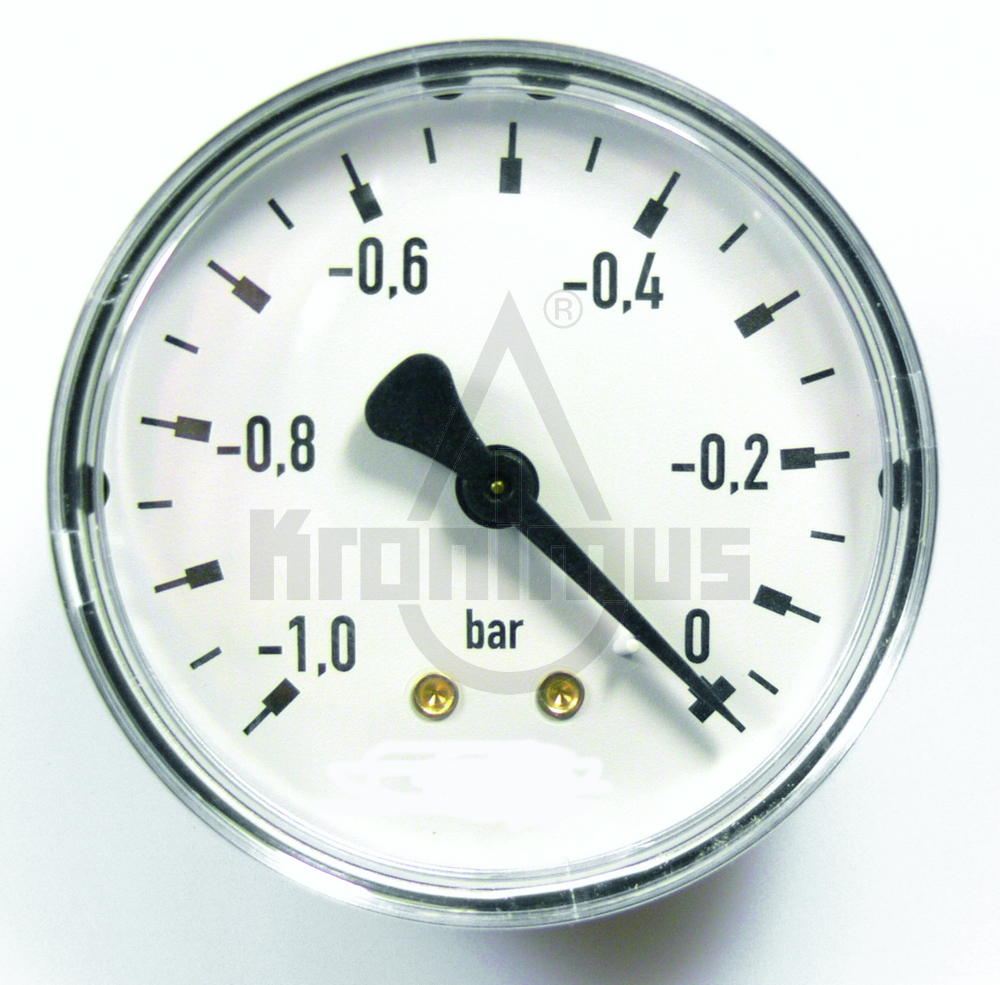

Vakuummeter R 1/4" axial -1-0 bar, 63 mm
Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
Nenngröße Ø
63 mm
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
-1 / 0 bar
Verwendungsbereich
Ruhende Belastung:
3/4 x Skalenendwert
Dynamische Belastung:
2/3 x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
Tmax = +60 °C
Umgebung:
Tmin = -20 °C
Tmax = +60 °C
Schutzart
IP 32 (EN 60529)
Vakuummeter R 1/4" radial -1-0 bar, 63 mm
Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
Nenngröße Ø
63 mm
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
-1 / 0 bar
Verwendungsbereich
Ruhende Belastung:
3/4 x Skalenendwert
Dynamische Belastung:
2/3 x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
Tmax = +60 °C
Umgebung:
Tmin = -20 °C
Tmax = +60 °C
Schutzart
IP 32 (EN 60529)

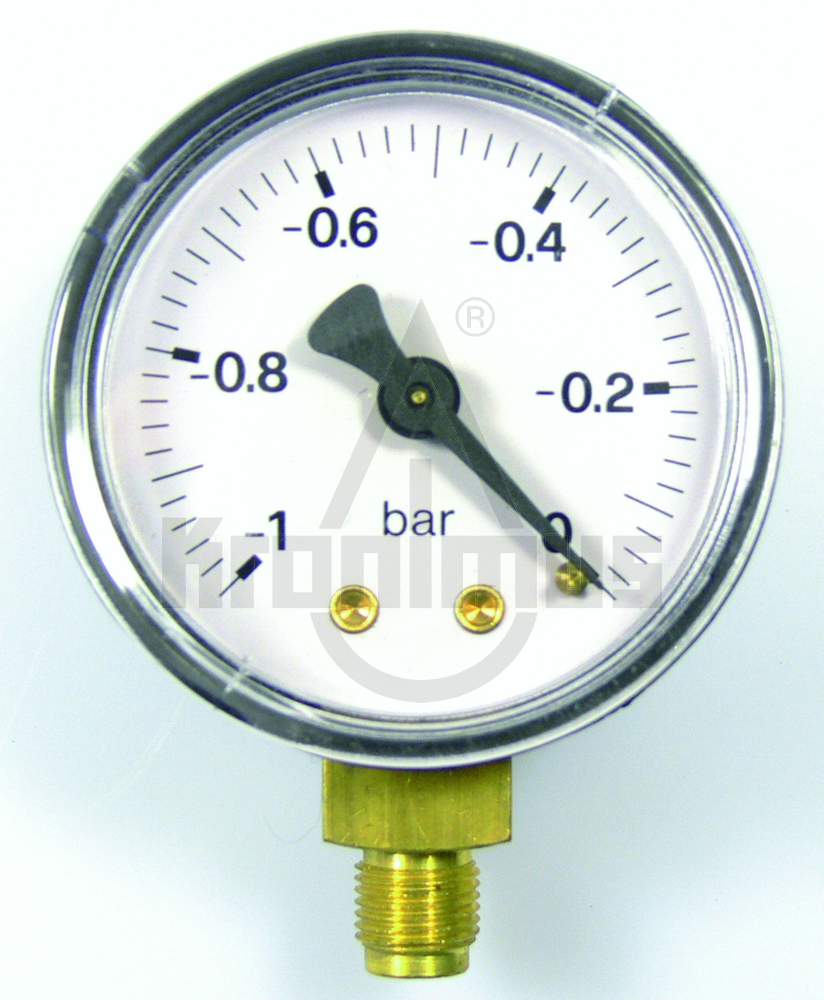

Vakuummeter R 1/8" radial -1/0 bar, 50 mm
Manometer zur Überprüfung der Druck- und Saugleistung an Ölbrennerpumpen. Vorzugsweise in Verbindung mit handelsüblichem Pumpenprüfventil mit Anschluss G⅛.
Technische Daten:
Gehäusedurchmesser
50 mm
Anzeigebereich
-1/0 bar
Anschluss
G ⅛ radial
Sichtscheibe
Kunststoff
Genauigkeitsklasse (EN837-1/6)
1,6
VTC 311, 3/4" IG, 45°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 311
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
VTC 311, 3/4" IG, 55°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 311
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
VTC 311, 3/4" IG, 60°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 311
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
VTC 312, 1" AG, 60°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 312
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
VTC 312, 1" AG,55°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 312
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
VTC 312, 3/4" AG, 60°C
Die Modellreihe VTC300 ist ein kompaktes und präzises Ladeventil für Kessel für feste Brennstoffe bis zu 30kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.
Technische Daten VTC 312
Druckstufe:
PN10
Mediumtemperatur:
max.: +100 °C
min.: 0 °C
Max. Differenzdruck:
Mischen: 100 kPa
Umleiten: 30 kPa
Leckrate A - AB:
dichtschließend
Leckrate B - AB:
max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:
100
Anschlüsse:
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
Material:
Messing DZR, CW 625N, (entzinkungsbeständig)
