Flüssigkeitsmelder AFA 11Zur optischen und akustischen Meldung von Flüssigkeiten mit Flammpunkt>55 °C. AFA 11 ist geeignet für die Medien Heizöl, Dieselkraftstoff oder dünn-flüssige Schmieröle, Motoren-, Getriebe- oder Hydrauliköle, Pflanzen- undTransformatorenöle, Wasser und andere Flüssigkeiten. Einsatz als Leckanzeige-system der Klasse III nach EN 13160-1/-4 sowie als Sicherheitseinrichtungnach Arbeitsblatt DWA-A 791 und nach Arbeitsblatt DWA-A 779. • Für Lagerräume, Domschächte, Auffangräume u.v.m.• Mit optischem/akustischem Alarm, Prüf-/Quittiertaste und Relaisausgang• Sonde selbstüberwachend• Netzausfallalarm mit optionaler Batterie• EnOcean®-ready Technische Daten TemperatureinsatzbereichUmgebung: -5/+40 °C SondeL x ⌀: 33 x 10 mmKabellänge: 10 m VersorgungsspannungAC 100 – 240 VAC/DC 15 – 24 V SchaltausgangRelaiskontakt: 1 potenzialfreier WechslerKontaktbelastung: Max. AC 250 V, 2 A AlarmtonMin. 70 dB(A) GehäuseWandaufbaugehäuseaus schlagfestemKunststoff (ABS)B x H x T: 100 x 188 x 65 mmGewicht: 500 gSchutzart: IP 30 (EN 60529) VerwendbarkeitsnachweisDIBt: Z-65.40-214 Lieferumfang■ Signalteil■ Optoelektronische Sonde Option■ EnOcean®-Funkmodul (nachrüstbar)
Flüssigkeitsmelder AFA 11 mit Brenner Anschluss Set Zur optischen und akustischen Meldung von Flüssigkeiten mit Flammpunkt>55 °C. AFA 11 ist geeignet für die Medien Heizöl, Dieselkraftstoff oder dünn-flüssige Schmieröle, Motoren-, Getriebe- oder Hydrauliköle, Pflanzen- undTransformatorenöle, Wasser und andere Flüssigkeiten. Einsatz als Leckanzeige-system der Klasse III nach EN 13160-1/-4 sowie als Sicherheitseinrichtungnach Arbeitsblatt DWA-A 791 und nach Arbeitsblatt DWA-A 779. • Für Lagerräume, Domschächte, Auffangräume u.v.m.• Mit optischem/akustischem Alarm, Prüf-/Quittiertaste und Relaisausgang• Sonde selbstüberwachend• Netzausfallalarm mit optionaler Batterie• EnOcean®-ready Technische Daten TemperatureinsatzbereichUmgebung: -5/+40 °C SondeL x ⌀: 33 x 10 mmKabellänge: 10 m VersorgungsspannungAC 100 – 240 VAC/DC 15 – 24 V SchaltausgangRelaiskontakt: 1 potenzialfreier WechslerKontaktbelastung: Max. AC 250 V, 2 A AlarmtonMin. 70 dB(A) GehäuseWandaufbaugehäuseaus schlagfestemKunststoff (ABS)B x H x T: 100 x 188 x 65 mmGewicht: 500 gSchutzart: IP 30 (EN 60529) VerwendbarkeitsnachweisDIBt: Z-65.40-214 Lieferumfang■ Signalteil■ Optoelektronische Sonde Option■ EnOcean®-Funkmodul (nachrüstbar)
Einsetzbar für elektrisch nichtleitende Flüssigkeiten, die nicht dickflüssig oder anhaftend sind z. B.: Heizöl, Dieselkraftstoff, nichtaggressive Medien. Füllstandregler auf Kaltleiterbasis mit umschaltbaren Funktionen: Füllstandgrenzschalter (1 Sonde) Füllsteuerung (2 Sonden) Entnahmesteuerung (2 Sonden) Füllstandgrenzschalter mit 1 Sonde: Eintauchen bzw. Austauchen bewirkt Relaisumschaltung. Bei Einstellung des Schaltpunktes ist zu beachten, dass die Aufheizzeit des Kaltleiters je nach Umgebungstemperatur ca. 8 Sekunden beträgt. Füllsteuerung mit 2 Sonden: Inneren Schalter auf „Füllen“ stellen. Relaiseinschaltung bei aufgeheizter Min.-Sonde. Abschaltung durch Eintauchen der Max.-Sonde. Entnahmesteuerung mit 2 Sonden: Inneren Schalter auf „Leeren“ stellen. Relaiseinschaltung bei eingetauchter Max.-Sonde. Abschaltung nach ausgetauchter, aufgeheizter Min.-Sonde. Technische Daten: Temperatureinsatzbereich Medium: -25/+55 °C Umgebung: -10/+55 °C Sonde Kaltleitersonde, Typ 937 Kabellänge 3 m (max. 50 m) Prozessanschluss G1/2, G1 Versorgungsspannung AC 230 V Leistungsaufnahme 12 VA Relaiskontakt (Ausgang) 1 Umschalter potenzialfrei Gehäuse (Schutzart) Steckgehäuse (IP 30) B x H x T: 53 x 113 x 108 mm Flexible Kaltleitersonde Typ 937 Flexible Kaltleitersonde für Öle und sonstige elektrisch nichtleitende Flüssigkeiten (dünnflüssig, nichtanhaftend). Kaltleiter-Anschlussdrähte nicht gekapselt. Für Montage in feuchter Umgebung nicht geeignet.

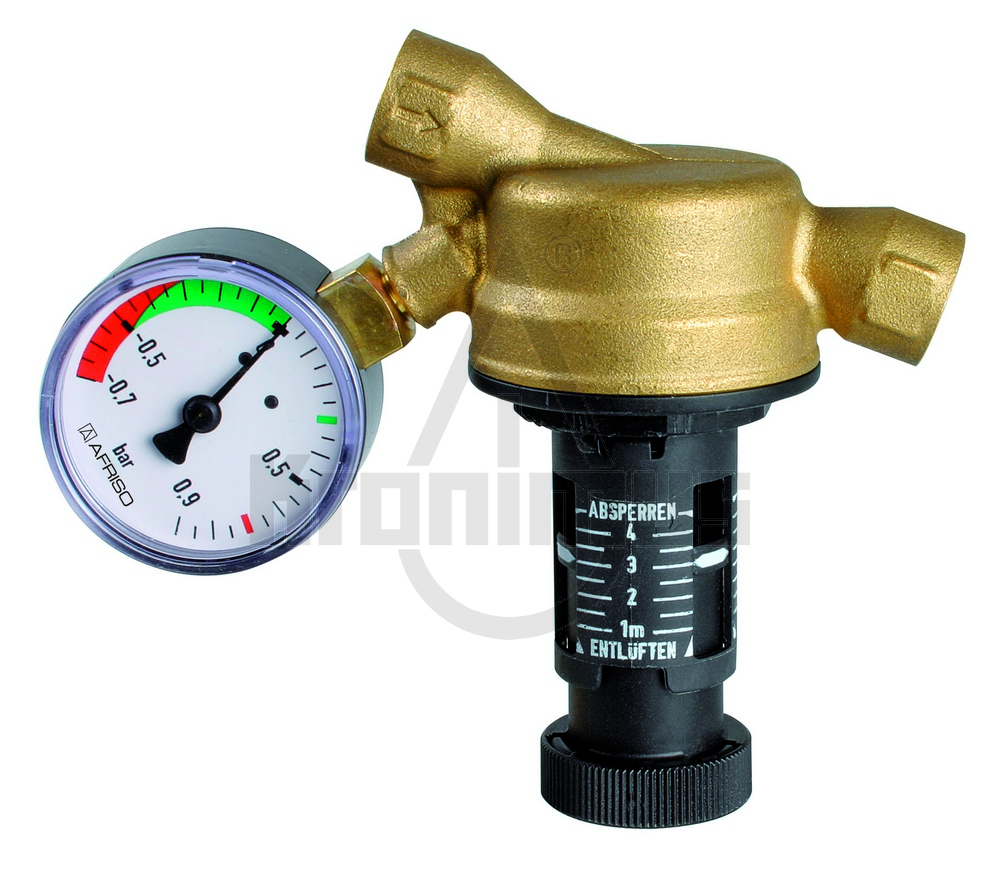

Für ölführende Rohrleitungen in Heizölverbraucheranlagen, bei denen ein Leitungsabschnitt unterhalb des maximalen Tankfüllstandes liegt. KAV verhindert bei Undichtheit der Saugleitung das Aushebern (Auslaufen) von Heizöl aus dem Tank. Geeignet für die Medien Heizöl (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. Unterdruckgesteuerte Absperreinrichtung mit völlig neuartigem Funktionsprinzip. Im Ruhezustand ist das KAV geschlossen. Beim Anlaufen der Brennerpumpe wird ein Unterdruck in der Saugleitung erzeugt. Dieser öffnet das KAV und Heizöl wird aus dem Tank angesaugt. Ist die Saugleitung undicht oder stoppt die Brennerpumpe, so schließt das KAV und die Saugleitung zwischen Tank und Brennerpumpe ist geschlossen. Das KAV ist druckentlastend, d. h. bei Erwärmung und somit Ausdehnung des eingeschlossenen Heizöles in der Saugleitung öffnet das KAV. Das Heizöl kann in den Tank zurückflie- ßen, sofern Tankentnahmearmatur ohne Rückflussverhinderer. Die Druckentlastung ist unabhängig von der eingestellten Absicherungshöhe und funktioniert zuverlässig bereits ab einem Ansprechdruck von 300 mbar. KAV ist stufenlos auf 1–4 m einstellbar. Der Einstellwert entspricht der tatsächlichen Absicherungshöhe und nicht wie z. B. bei Membran-Antiheberventilen der Einbauhöhe. Dadurch wird ein verminderter Leitungswiderstand erzielt, der sich positiv auf die Lebensdauer von Brenner und Pumpe auswirkt. Das KAV ist als geschlossenes System konzipiert. Somit ist keine Entlüftung notwendig und Wasser oder Schmutz können nicht eindringen. Mit dem Ersatz der sensitiven Membrane durch einen Kolben als Hauptfunktionselement sind Funktionsstörungen durch Verschmutzung, Vereisung oder Systemüberdruck (Reißen der Membrane) praktisch unmöglich. Druckwasserdicht bis 10 m Wassersäule. !!!!Manometer separat erhältlich!!!!! Technische Daten: Einstellung Absicherungshöhe: 1–4 m, stufenlos Anschlussgewinde: Beidseitig G3/8" Innengewinde Einbaulage: Beliebig Öldurchfluss: Max. 220 l/h Temperatureinsatzbereich: Medium/Umgebung: -25/+40 °C Vakuumdichtheit: Bis -1 bar Prüfdruck: Max. 10 bar Ansprechdruck: 300 mbar Gehäusewerkstoff: Messing Lieferumfang: Kolben-Antiheberventil mit Verschraubungsset für Rohre Ø 6, 8 und 10 mm und Plombierset
Zur Vermeidung von Überfüllungen an ortsfesten und ortsfest verwendeten Behältern. Geeignet für eine Vielzahl von wassergefährdenden Flüssigkeiten, mit einem Flammpunkt > 55 ºC Zugelassene Medien: • Heizöl EL, Dieselkraftstoff, Biodiesel • Diesel/Biodiesel-Gemische • Gebrauchte Getriebe- und Motorenöle • Ungebrauchte Motoren-, Getriebe- und Hydrauliköle • Transformatorenöle • Hexanol 1 • Acetessigsäureäthylester (Acetessigester) • Acrylsäure-2-Äthylhexylester (2-Äthylhexylacrylat) • Cyclohexylacetat, Benzaldehyd • Acetessigsäuremethylester • Nitrobenzol, 1.2-Dichlorbenzol • 2.4-Dimethylanilin (N,N-Dimethylanilin) • n-Octanol (n-Octylalkohol) • Diäthyloxalat • Anilin • Pflanzenöle (auch nach EN 51605) • Öl-Wassergemische (z. B. Bohr- und Schmieröle) • Per- und Trichloräthylen • Frostschutzmittel •Reinigungsmittel-Wassergemische • AdBlue® (Harnstofflösung) nach DIN 70070 In Verbindung mit allen Standaufnehmern der Typenreihe 76 und UFS 01 bauartzugelassen als Teil einer Überfüllsicherung. Mit Eintauchen des Standaufnehmers in Flüssigkeit schaltet das Relais. Optischer und akustischer Alarmgeber werden zusätzlich benötigt. Technische Daten: Versorgungsspannung AC 230 V oder DC 24 V Leistungsaufnahme Max. 4 VA/6 W Ausgang Potenzialfreier Umschaltkontakt Kontaktbelastung AC 250 V, max. 500 VA Gehäuse (Schutzart) Steckgehäuse, (IP 30) B x H x T: 50 x 110 x 110 mm Bauaufsichtlicher Verwendbarkeitsnachweis DIBt: Z-65.11-193
Kompakte Bauform, modernes Design Mit optischem/akustischem Alarm, Prüf- und Quittiertaste 2 Relaisausgänge für Zusatzalarm, EMS u.v.m. Versorgungsspannung AC 230 V oder AC/DC 15 - 40 V Fehlersicherer, selbstüberwachender Messumformer für maximale Funktionssicherheit In Verbindung mit den Standaufnehmern LS 300 EU, LS 300 FU oder LS300 ESPU bauartzugelassen als Teil einer Überfüllsicherung Anschluss der Zusatzeinrichtung Typ 907-Z als Steuerungseinrichtung möglich, für den Anschluss von Straßentankwagen mit Abfüllsicherung Anwendung Zur Vermeidung von Überfüllungen an ortsfesten und ortsfest verwendeten Behältern. Geeignet für eine Vielzahl von brennbaren und nichtbrennbaren wassergefährdenden Flüssigkeiten mit einem Flammpunkt > 55 °C.

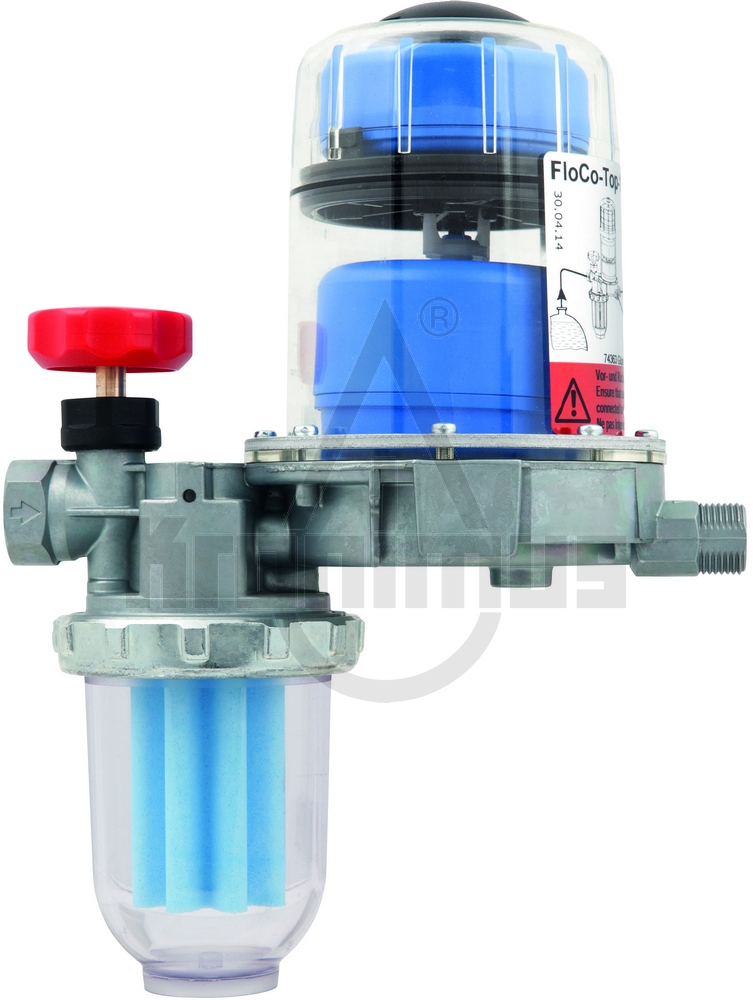

Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter und Absperrventil. Gehäuse aus Zink-Druckguss mit tankseitigem Anschlussgewinde G3/8 und brennerseitigen Anschlussgewinden G3/8 AG mit Innenkonus zum Anschluss der Brennerschläuche. Entlüfterhaube aus transparentem Kunststoff, die über zwei getrennte Schwimmerkammern verfügt. In der unteren Schwimmerkammer befindet sich der Betriebsschwimmer, in der oberen der Sicherheitsschwimmer. Die obere Schwimmerkammer verhindert, dass Ölschaum durch die Entlüftungsbohrung austreten kann. Außerdem können Störungen am Entlüftungssystem erkannt werden. Druckwasserdicht bis 10 m Wassersäule. Technische Daten: Anschluss Brennerseite G3/8 AG mit 60°-Konus für Brennerschläuche Anschluss Tank G3/8 IG Düsenleistung Max. 100 l/h Rücklaufstrom Max. 120 l/h Abscheideleistung Luft/Gas Ca. 4 l/h Einbaulage Schwimmergehäuse senkrecht nach oben Temperatureinsatzbereich Medium: Max. 60 °C Umgebung: Max. 60 °C Betriebsüberdruck Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m Prüfdruck 6 bar Maße B x H x T: 165 x 221 x 99 mm Material Gehäuse: Zink-Druckguss Entlüfterhaube: Transparenter Kunststoff Filtertasse: Transparenter Kunststoff Bauaufsichtlicher Verwendbarkeitsnachweis TÜV-geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2 Lieferumfang Heizölentlüfter Halterung, inkl. Montagematerial Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs

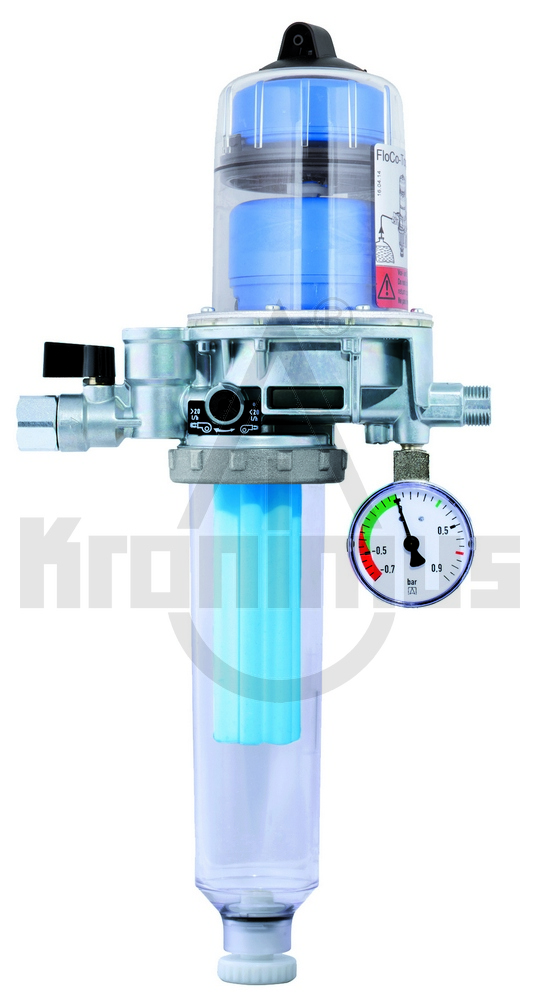

Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel (EN 14214) mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. FloCo-Top-2 kann in jede Anlage eingebaut werden. Bei Brennern mit einem Ölverbrauch < 20 l/h empfiehlt sich die Mehrfachfilterung, bei größeren Anlagen ist der Heizölentlüfter auf Einfachfilterung einzustellen. Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule. Technische Daten: Anschluss Brennerseite G3/8 AG mit 60°-Konus für Brennerschläuche Anschluss Tank G3/8 IG Düsenleistung Max. 100 l/h Rücklaufstrom Max. 120 l/h Abscheideleistung Luft/Gas Ca. 4 l/h Einbaulage Schwimmergehäuse senkrecht nach oben Temperatureinsatzbereich Medium: Max. 60 °C Umgebung: Max. 60 °C Betriebsüberdruck Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m Prüfdruck 6 bar Maße Kurze Tasse: 183 x 254 x 103 mm Lange Tasse: 183 x 348 x 103 mm Material Gehäuse: Zink-Druckguss Entlüfterhaube: Transparenter Kunststoff Filtertasse: Transparenter Kunststoff Bauaufsichtlicher Verwendbarkeitsnachweis TÜV-geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2 Lieferumfang Heizölentlüfter Universalverschraubungen für Rohre Ø 6/8/10 mm Halterung, inkl. Montagematerial Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs Ablassschlauch

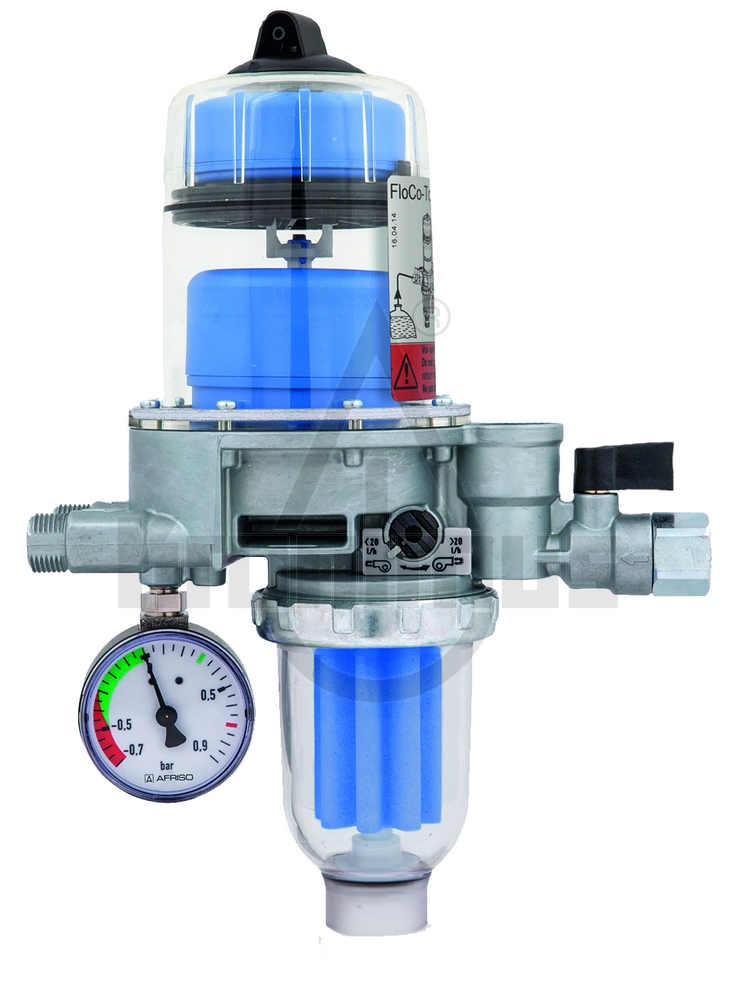

Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel (EN 14214) mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. FloCo-Top-2 kann in jede Anlage eingebaut werden. Bei Brennern mit einem Ölverbrauch < 20 l/h empfiehlt sich die Mehrfachfilterung, bei größeren Anlagen ist der Heizölentlüfter auf Einfachfilterung einzustellen. Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule. Technische Daten: Anschluss Brennerseite G3/8 AG mit 60°-Konus für Brennerschläuche Anschluss Tank G3/8 IG Düsenleistung Max. 100 l/h Rücklaufstrom Max. 120 l/h Abscheideleistung Luft/Gas Ca. 4 l/h Einbaulage Schwimmergehäuse senkrecht nach oben Temperatureinsatzbereich Medium: Max. 60 °C Umgebung: Max. 60 °C Betriebsüberdruck Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m Prüfdruck 6 bar Maße Kurze Tasse: 183 x 254 x 103 mm Lange Tasse: 183 x 348 x 103 mm Material Gehäuse: Zink-Druckguss Entlüfterhaube: Transparenter Kunststoff Filtertasse: Transparenter Kunststoff Bauaufsichtlicher Verwendbarkeitsnachweis TÜV-geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2 Lieferumfang Heizölentlüfter Universalverschraubungen für Rohre Ø 6/8/10 mm Halterung, inkl. Montagematerial Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs Ablassschlauch

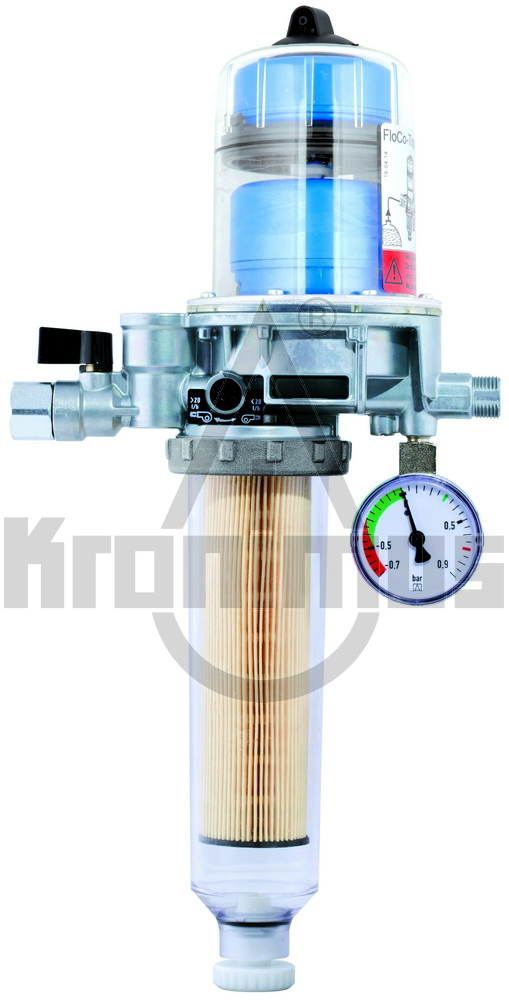

Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel (EN 14214) mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. FloCo-Top-2 kann in jede Anlage eingebaut werden. Bei Brennern mit einem Ölverbrauch < 20 l/h empfiehlt sich die Mehrfachfilterung, bei größeren Anlagen ist der Heizölentlüfter auf Einfachfilterung einzustellen. Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule. Technische Daten: Anschluss Brennerseite G3/8 AG mit 60°-Konus für Brennerschläuche Anschluss Tank G3/8 IG Düsenleistung Max. 100 l/h Rücklaufstrom Max. 120 l/h Abscheideleistung Luft/Gas Ca. 4 l/h Einbaulage Schwimmergehäuse senkrecht nach oben Temperatureinsatzbereich Medium: Max. 60 °C Umgebung: Max. 60 °C Betriebsüberdruck Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m Prüfdruck 6 bar Maße Kurze Tasse: 183 x 254 x 103 mm Lange Tasse: 183 x 348 x 103 mm Material Gehäuse: Zink-Druckguss Entlüfterhaube: Transparenter Kunststoff Filtertasse: Transparenter Kunststoff Bauaufsichtlicher Verwendbarkeitsnachweis TÜV-geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2 Lieferumfang Heizölentlüfter Universalverschraubungen für Rohre Ø 6/8/10 mm Halterung, inkl. Montagematerial Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs Ablassschlauch

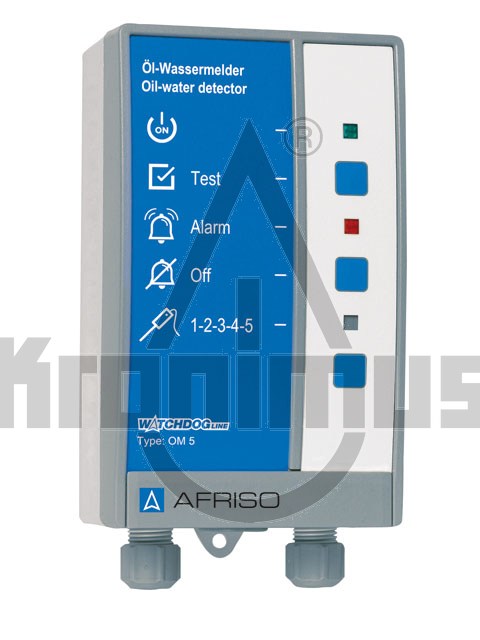

Zur optischen und akustischen Meldung von Flüssigkeiten mit Flammpunkt > 55 °C. OM 5 ist geeignet für die Medien Heizöl, Dieselkraftstoff oder dünnflüssige Schmieröle, Motoren-, Getriebe- oder Hydrauliköle, Pflanzen- und Transformatorenöle, Wasser und andere Flüssigkeiten. Einsatz als Leckageerkennungssystem der Klasse III nach EN 13160-1/-4 und nach TRWS 791-1. Das Warngerät im Wandaufbaugehäuse meldet rechtzeitig Flüssigkeitsansammlungen, die z. B. durch Tank-Lecks, Rückstau oder Überflutungen auftreten können. OM 5 besteht aus einem Signalteil mit optischem/akustischem Alarm, Prüf-/Quittiertaste und Relaisausgang. Bis zu fünf optoelektronische Sonden können angeschlossen werden. Die Sonden werden am zu überwachenden Objekt an die tiefste Stelle montiert. Bei Kontakt mit der ausgelaufenen Flüssigkeit wird Alarm ausgelöst. Der akustische Alarm kann mit der Quittiertaste beendet werden. Der optische Alarm endet nach Beseitigung des Leckagefalles. Die Prüftaste ermöglicht eine Funktionskontrolle durch Simulieren des Alarmfalles. Über den potenzialfreien Relaiskontakt können zusätzliche externe Signalgeber (z. B. Zusatzalarmgerät ZAG 01, Hupe) angebunden werden. Technische Daten: Temperatureinsatzbereich: Umgebung: -10/+60 °C Sonde: L x Ø: 33 x 10 mm Kabellänge: 10 m Versorgungsspannung: AC 230 V Nennleistung: 5 VA Schaltausgang: Relaiskontakt: 1 potenzialfreier Wechsler Alarmton: Min. 70 dB(A) Gehäuse: Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS) B x H x T: 100 x 188 x 65 mm Schutzart: IP 40 (EN 60529) Bauaufsichtlicher Verwendbarkeitsnachweis: DIBt: Z-65.40-214, CE-Kennzeichnung Lieferumfang: Signalteil ohne Sonde

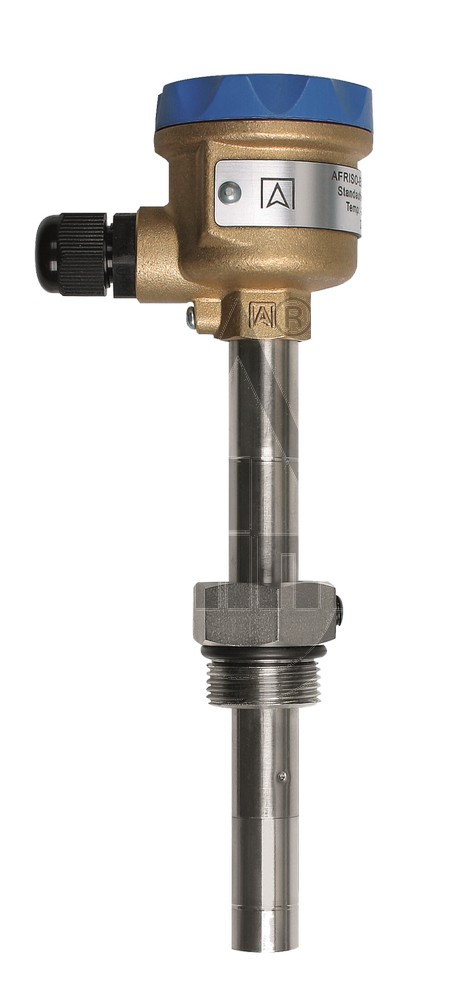

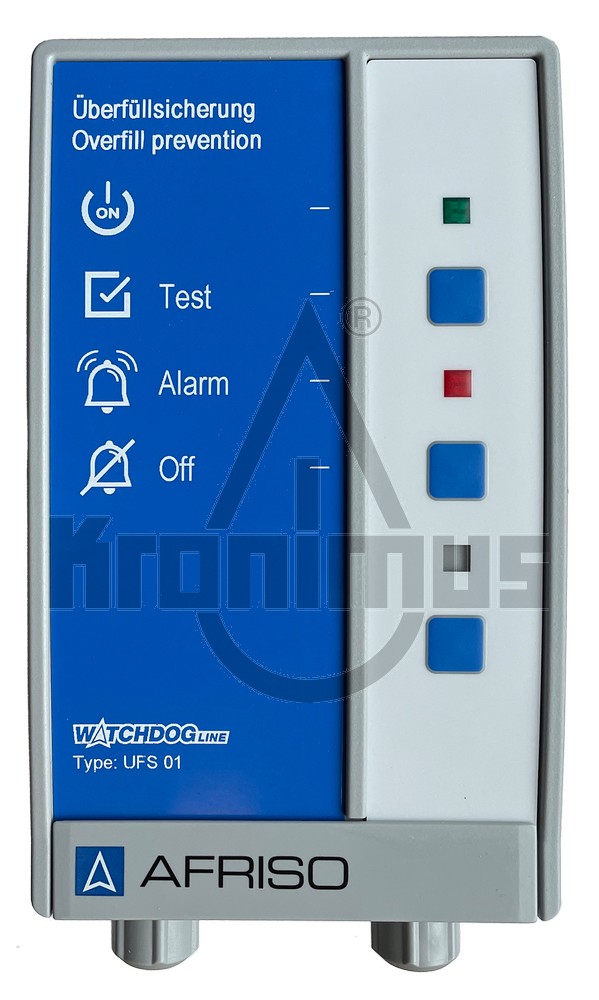

In Verbindung mit den Messumformern UFS01, NB220H und NB220QS bauartzugelassen als Teil der Überfüllsicherung Anwendung Standaufnehmer für Messumformer als Teil einer Überfüllsicherung an ortsfesten und ortsfest verwendeten Behältern zur Lagerung von wassergefährdenden Flüssigkeiten mit einem Flammpunkt > 55 ºC (Stoffliste siehe Produktbeschreibung UFS 01).

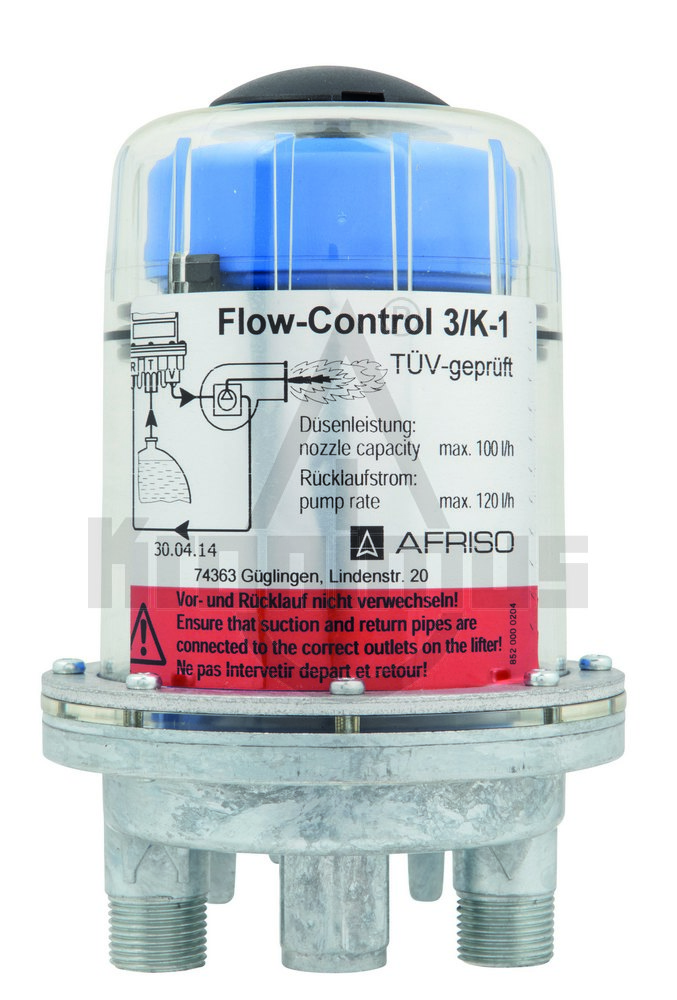

Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. Die Gefahr einer unbemerkten Leckage in der Rücklaufleitung entfällt durch den Einsatz von Flow-Control. Auf die sonst erforderliche regelmäßige Überprüfung der Rücklaufleitung kann verzichtet werden. Automatischer Heizölentlüfter, bestehend aus einem Zink-Druckgussgehäuse mit tankseitigem Anschlussgewinde G¼ IG und brennerseitigen Anschlussgewinden G3/8 AG mit 60°-Konus zum Anschluss der Brennerschläuche. Die Entlüfterhaube ist aus transparentem Kunststoff. Flow-Control 3/K verfügt über zwei getrennte Schwimmerkammern. In der unteren Schwimmerkammer befindet sich der Betriebsschwimmer, in der oberen der Sicherheitsschwimmer. Die obere Schwimmerkammer verhindert, dass Ölschaum (z. B. bei Inbetriebnahme/Filterwechsel) durch die Entlüftungsbohrung austreten kann und zeigt Störungen des Entlüftungsventils an. Für den Anschluss zum Heizölfilter wird ein Ölschlauch mit kugelförmiger Abdichtung für 60°-Konus und Überwurfmutter G3/8 mitgeliefert. Druckwasserdicht bis 10 m Wassersäule. Alle Flow-Control-Ausführungen sind TÜV-geprüft. Technische Daten: Anschluss Brennerseite G3/8 AG mit 60°-Konus für Brennerschläuche Anschluss Tank G¼ IG bzw. Ölschlauch G¼ AG x G3/8 Düsenleistung Max. 100 l/h Rücklaufstrom Max. 120 l/h Abscheideleistung Luft/Gas Ca. 4 l/h Einbaulage Schwimmergehäuse senkrecht nach oben Temperatureinsatzbereich Medium: Max. 60 °C Umgebung: Max. 60 °C Betriebsüberdruck Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m Prüfdruck 6 bar Maße B x H x T: 95 x 147 x 95 mm Bauaufsichtlicher Verwendbarkeitsnachweis TÜV-geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2

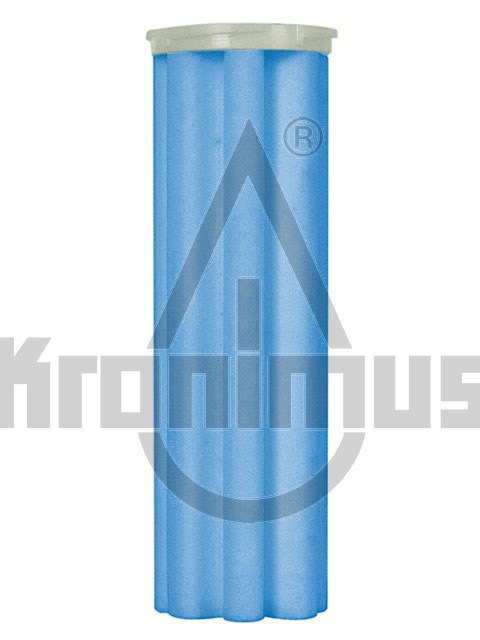

Große Filterfläche durch Sternform. Kennfarbe: Blau Maschenweite: 50–70 µm Filterfläche: 200 cm²
