Mischer und Zwei-/Dreiwegeventile
ESBE Dichtungssatz für Gußmischer DN 20-65 Gewinde und Flanschausführung
ESBE Dichtungssatz Nr 1 für Mischer 4G,4F,4H und T
ESBE Dichtungssatz für Gußmischer DN80-150 Flanschausführung
ESBE Dichtungssatz Nr.1 DN 80-150 für Mischer 4G,4F,4H und T
ESBE Dichtungssatz für Messingmischer DN15-32 Gewindeausführung
ESBE Dichtungssatz für Mischer 3MG, 3HG, 4MG, 4HG, 5MG, TM
ESBE Einsatz für Brauchwassermischer Serie 30 MR, DN15-25 Gew./Klemmring 35°-60°C
ESBE Austauschsatz VTA932, 35-60°C

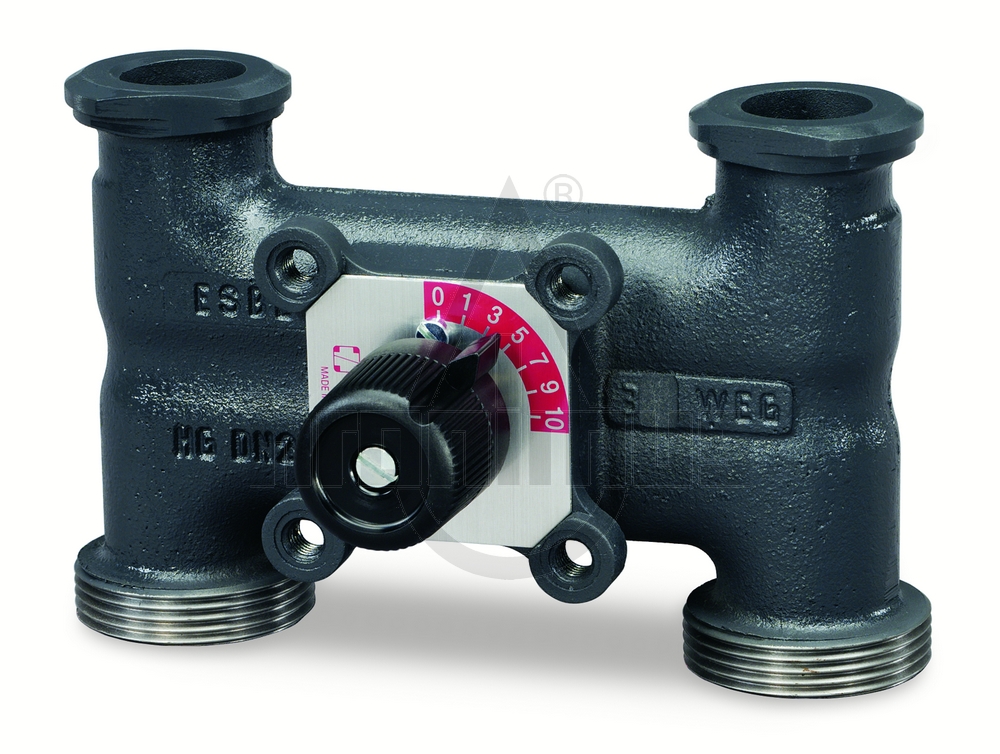

ESBE Guß Mischer 3HG25 mit By-Pass Kvs 10,PN 6
Modellreihe HG sind 3-Wege- und 4-Wege-Steuerventile für Pumpenflanschverbindungen, geeignet für Misch- und Doppelmischbetrieb in Parallelanwendungen. Die Ventile sind aus hochwertigem Gusseisen und können in Heizsystemen eingesetzt werden. Die Modellreihe HG ist als DN25 erhältlich und bietet einen Pumpenflanschanschluss . Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten
Druckstufe:
PN10
Mediumtemperatur:
max.: +110 °C
min.: -10 °C
Differenzdruckabfall, max.:
50 kPa
Leckrate in % vom Durchfluss, max.:
1.0 %
Drehmoment:
5 Nm
Anschlüsse:
Außengewinde: ISO 228/1
Material:
Gehäuse: Gusseisen EN–JL 1030
Schieber/Spindel: Messing, CW 614N
Buchse: Kunststoff
Deckplatte: Zink
O-Ringe: EPDM
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Guß Mischer 4HG25,Kvs 10,PN 6 mit By-Pass
Modellreihe HG sind 3-Wege- und 4-Wege-Steuerventile für Pumpenflanschverbindungen, geeignet für Misch- und Doppelmischbetrieb in Parallelanwendungen. Die Ventile sind aus hochwertigem Gusseisen und können in Heizsystemen eingesetzt werden. Die Modellreihe HG ist als DN25 erhältlich und bietet einen Pumpenflanschanschluss . Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten
Druckstufe:
PN10
Mediumtemperatur:
max.: +110 °C
min.: -10 °C
Differenzdruckabfall, max.:
50 kPa
Leckrate in % vom Durchfluss, max.:
1.0 %
Drehmoment:
5 Nm
Anschlüsse:
Außengewinde: ISO 228/1
Material:
Gehäuse: Gusseisen EN–JL 1030
Schieber/Spindel: Messing, CW 614N
Buchse: Kunststoff
Deckplatte: Zink
O-Ringe: EPDM
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE H-Mischer VRH 139 Kvs 6,3, PN 10
Die ESBE Serie VRH130 besteht aus kompakten 3-Wegemischern in H-Bauform mit variablen Achsabstand und geringer Leckrate. Sie sind besonders für den Einsatz in Installationen mit eingeschränkten Platzverhältnissen geeignet. PN10. Erhältlich mit Pumpenflansch in Kombination mit einer bauseitigen Verschraubung, DN20.
Technische Daten
Druckstufe:
PN10
Mediumtemperatur:
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Leckagerate in % vom Durchfluss:
Mischen < 0.05 %
Verteilen < 0.02 %
Drehmoment (bei Nenndruck):
< 3 Nm
Durchflusskoeffizient Kv/Kv min, A-AB:
100
Betriebsdruck:
1 MPa
Max. Differenzdruckabfall:
Mischen: 100 kPa
Verteilen: 200 kPa
Schließdruck:
200 kPa
Anschlüsse:
Außengewinde: ISO 228/1
Material:
Mischergehäuse, T-Stück und Anschlüsse: Entzinkungsbeständiges Messing DZR
Ventileinsatz: Verschleißfestes Messing
Welle und Lagerbuchse: PPS Komposit
O-Ringe: EPDM
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 1,63 DN15
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 10 DN25
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 16 DN32
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 2,5 DN15
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 4 DN20
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 6,3 DN20
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG131 Kvs 6,3 DN25
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 131
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Innengewinde: EN 10226-1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG132 Kvs 10 DN25 AG Kvs 12 ,PN 10
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 132
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG132 Kvs 16 DN32
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 132
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG132 Kvs 6,3 DN20 AG Kvs 6.3,PN 10
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 132
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3
ESBE Messing Mischer VRG133 Kvs 10 DN25 28mm Klemmf.
Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. Die Ventile sind aus hochwertigem Messing und können somit in Heiz- und Kühlanwendungen eingesetzt werden. Die Modellreihe VRG ist als DN15-50 erhältlich und bietet verschiedene Anschlussoptionen für die meisten Leitungsabmessungen. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Technische Daten VRG 133
Druckstufe:
PN10
Mediumtemperatur
max. (kontinuierlich): +110 °C
max. (vorübergehend): +130 °C
min.: -10 °C
Drehmoment (bei Nenndruck)
DN15-32: <3 Nm
DN40-50: <5 Nm
Betriebsdruck:
1 MPa
Schließdruck:
200 kPa
Leckagerate in % vom Durchfluss
Mischen: <0.05 %
Verteilen: <0.02 %
Max. Differenzdruckabfall
Mischen: 100 kPa
Verteilen: 200 kPa
Anschlüsse
Klemmfitting: EN 1254-2
Konformität:
PED 2014/68/EU, Artikel 4.3
