Anschlussgruppen

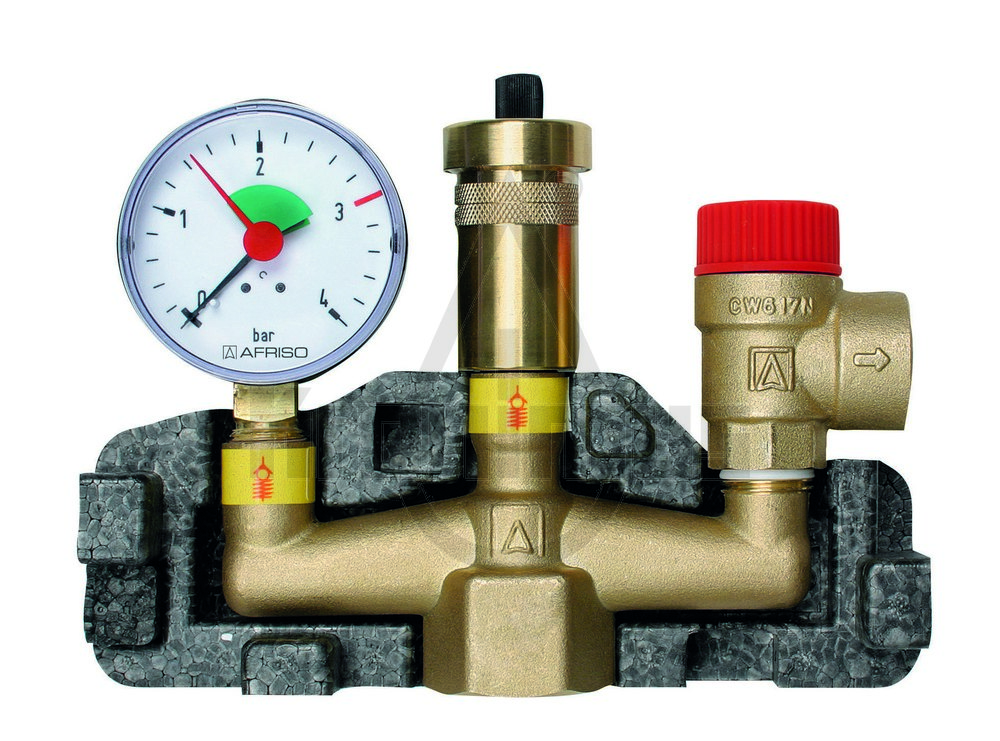

Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW. Vormontierte Kombinationsarmatur, bestehend aus: Armaturenträger aus massivem Messingguss mit integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes Bauteilgeprüftem Sicherheitsventil Heizungsmanometer mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil Schnellentlüfter (12 bar) montiert über selbstdichtendem Montageventil Zwei formschlüssigen Isolationshalbschalen Technische Daten: Anschlüsse Kessel: G¾ Innengewinde   Ausdehnungsgefäß: G¾ Innengewinde Temperatureinsatzbereich Medium: Max. 120 °C Maße (mit Isolation) B x H x T 360 x 185 x 100 mm Isolation Expandiertes Polypropylen EPP Armaturenträger Messing, Ausladung 300 mm Membran-Sicherheitsventil MS Eingang x Ausgang: G½ x G¾   Dichtung: Teflonring, drehbar eingedichtet   Ansprechdruck: 3 bar   Wärmeleistung: 50 kW Heizungsmanometer Rohrfedermanometer mit selbstdichtendem   Montageventil   Anzeigebereich: 0/4 bar, mit rotem Markenzeiger   Durchmesser: 63 mm – G⅜" rad Schnellentlüfter Eingang: G⅜"   Nenndruck: 12 bar Lieferumfang GAK   2 Isolationshalbschalen   Montagezubehör:   Schrauben, Unterlagscheiben, Dübel

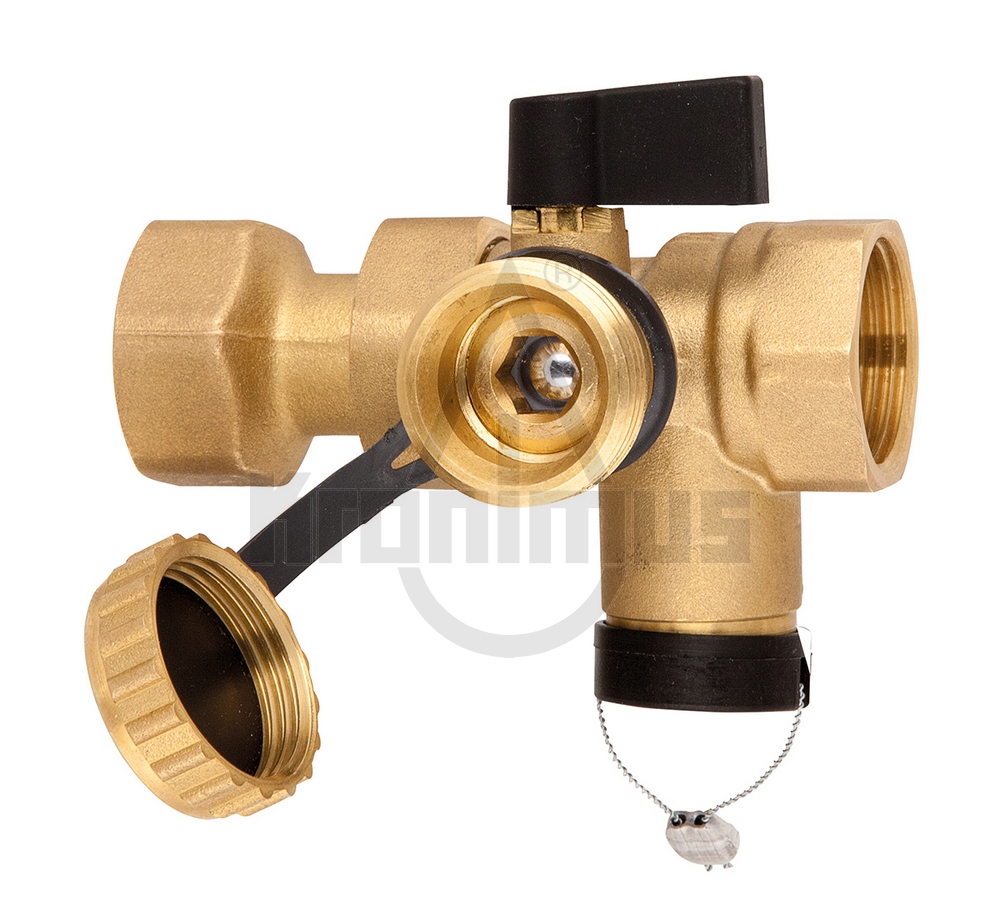

Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen. Kappenventil mit Anschlussverschraubung G1 x G1 . Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Der integrierte KFE-Hahn (Anschluss: G¾ Eurokonus) ermöglicht die einfache Entleerung des Ausdehnungsgefäßes. Hierzu kann ein Schlauch mit Überwurfmutter aufgeschraubt werden. Bei der vorgeschriebenen Funktionsprüfung oder beim Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und mit großer Entleerleistung (Zeitersparnis) entleert werden. Technische Daten: Betriebsdruck Max. 10 bar Temperatureinsatzbereich Betrieb: 0/120 °C Entleerleistung Kvs: 1,5 m³ /h

Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen. Kappenventil mit Anschlussverschraubung G¾ x G¾ . Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Der integrierte KFE-Hahn (Anschluss: G¾ Eurokonus) ermöglicht die einfache Entleerung des Ausdehnungsgefäßes. Hierzu kann ein Schlauch mit Überwurfmutter aufgeschraubt werden. Bei der vorgeschriebenen Funktionsprüfung oder beim Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und mit großer Entleerleistung (Zeitersparnis) entleert werden. Technische Daten: Betriebsdruck Max. 10 bar Temperatureinsatzbereich Betrieb: 0/120 °C Entleerleistung Kvs: 1,5 m³ /h

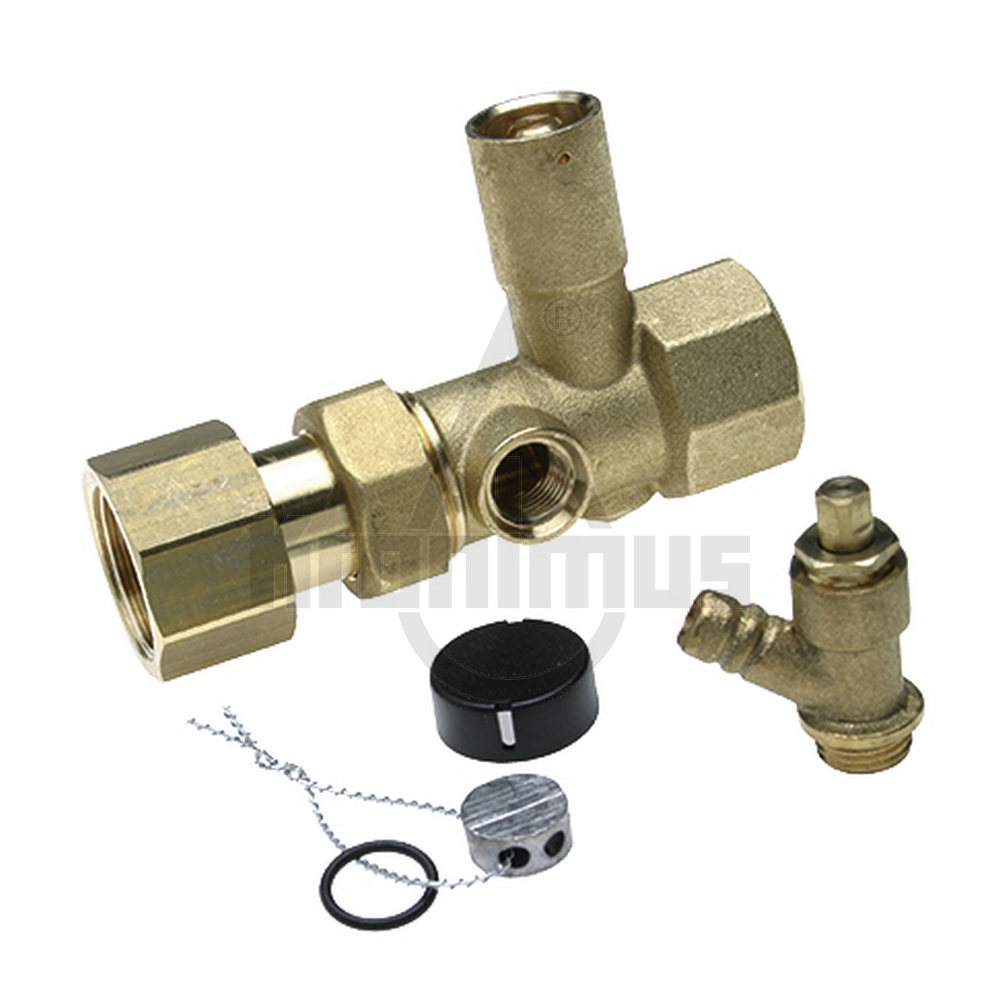

Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen Kappenventil mit Anschlussverschraubung G1 x G1. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Ventilbetätigung über Standard-4-Kant-Schlüssel SW5 für HeizkörperEntlüftungsventile. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden. Technische Daten: Betriebsdruck Max. 10 bar Temperatureinsatzbereich Betrieb: 0/120 °C Entleerleistung Kvs: 0,5 m³/h

Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen Kappenventil mit Anschlussverschraubung G¾ x G¾. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Ventilbetätigung über Standard-4-Kant-Schlüssel SW5 für HeizkörperEntlüftungsventile. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden. Technische Daten: Betriebsdruck Max. 10 bar Temperatureinsatzbereich Betrieb: 0/120 °C Entleerleistung Kvs: 0,5 m³/h

KSG – 3 bar mit Isolierung Vormontierte Kesselsicherungsgruppe für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW. Bestehend aus: Armaturenträger aus massivem Messingguss mit kesselseitigem Anschluss G1 Innengewindebauteilgeprüftem Sicherheitsventil G1/2 x 3/4, mit PTFE-Dichtring verdrehbar eingedichtet Ansprechdruck 3 bar, für Wärmeleistungen bis 50 kW, Heizungsmanometer 0–4 bar, Durchmesser Ø 63–3/8 rad, mit Montageventil Schnellentlüfter G3/8, 12 bar, mit Montageventil sowie zwei formschlüssigen Isolationshalbschalen.

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  2,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  2,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  2,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  4,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  4,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Technische Daten    Eingangsdruck:  10 bar nach DIN EN 1488  Betriebsdruck:  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werkseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-05-545-DN-W-p  Einbaulage:  beliebig  Durchflussleistung:  4,0m³/h bei Δp 1,0 bar  ABP-Nr.:  PA-IX 1794/I  DVGW-Nr.:  DVGW NW-6311AP2713

Die SYRobloc-Sicherheitsgruppe 25 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE, und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Zusätzlich ist ein Druckminderer vorgeschaltet, der den erforderlichen Anlagendruck einregelt. Technische Daten    Eingangsdruck (Druckminderer):  10 bar nach DIN EN 1488  Betriebsdruck  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werksseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-03-545-DN-W-p  Einbaulage:  beliebig  ABP-Nr.:  P-IX 6736/I (DM), PA-IX 1794/I (SG)  DVGW-Nr.:  NW-6330BR0050 (DM), NW-6311AP2713 (SG)

Die SYRobloc-Sicherheitsgruppe 25 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE, und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Zusätzlich ist ein Druckminderer vorgeschaltet, der den erforderlichen Anlagendruck einregelt. Technische Daten    Eingangsdruck (Druckminderer):  10 bar nach DIN EN 1488  Betriebsdruck  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werksseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-03-545-DN-W-p  Einbaulage:  beliebig  ABP-Nr.:  P-IX 6736/I (DM), PA-IX 1794/I (SG)  DVGW-Nr.:  NW-6330BR0050 (DM), NW-6311AP2713 (SG)

Die SYRobloc-Sicherheitsgruppe 25 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE, und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers. Zusätzlich ist ein Druckminderer vorgeschaltet, der den erforderlichen Anlagendruck einregelt. Technische Daten    Eingangsdruck (Druckminderer):  10 bar nach DIN EN 1488  Betriebsdruck  max 80% des Ansprechdrucks vom Sicherheitsventil  Betriebstemperatur:  max. 30 °C Eintrittstemperatur  Ansprechdruck:  Werksseitig: 6, 8 oder 10 bar  Medium:  Trinkwasser  Bauteilprüf-Nr.:  TÜV-SV-03-545-DN-W-p  Einbaulage:  beliebig  ABP-Nr.:  P-IX 6736/I (DM), PA-IX 1794/I (SG)  DVGW-Nr.:  NW-6330BR0050 (DM), NW-6311AP2713 (SG)
