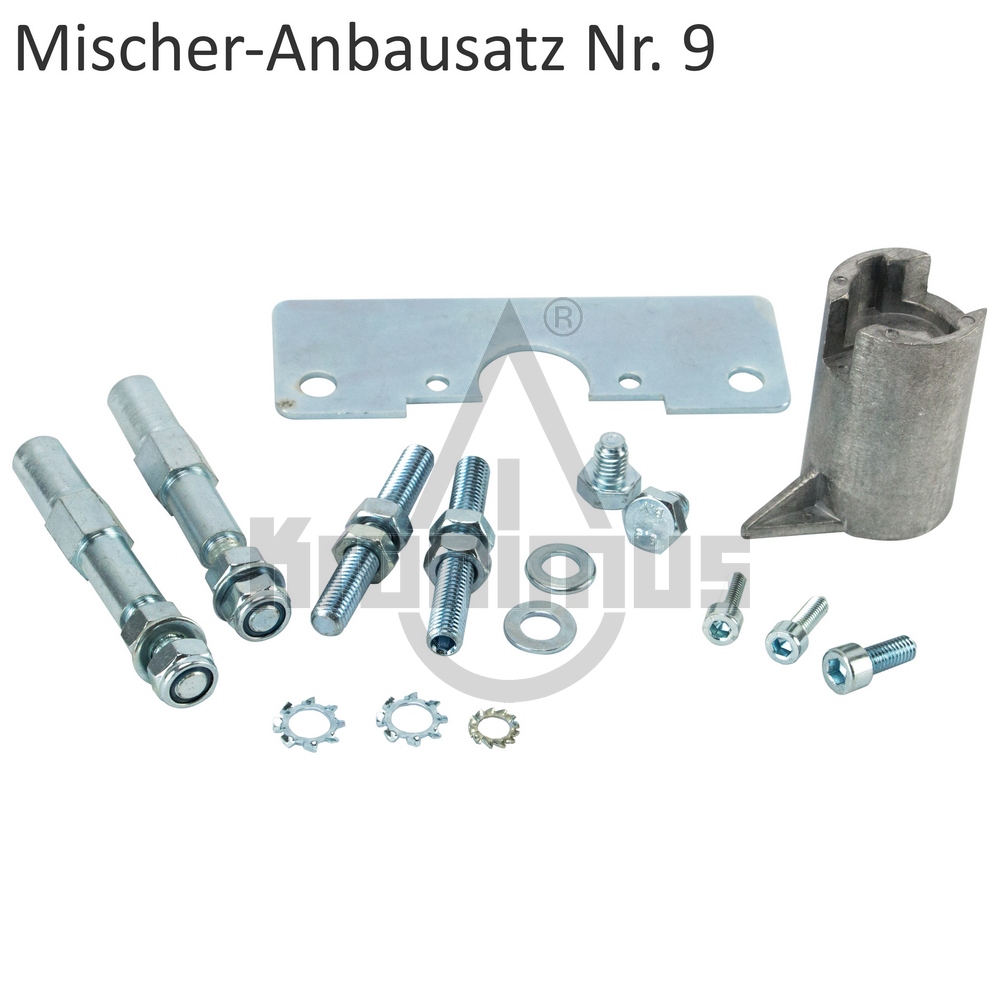

Anbausatz-Nr.9 Centra ZR/DR
Anbausatz Nr. 9 passend für:Centra-Mischer ZA + ZR, Centra-Mischer DR, Vaillant VRM3, Vaillant VRM4, WITA GFM

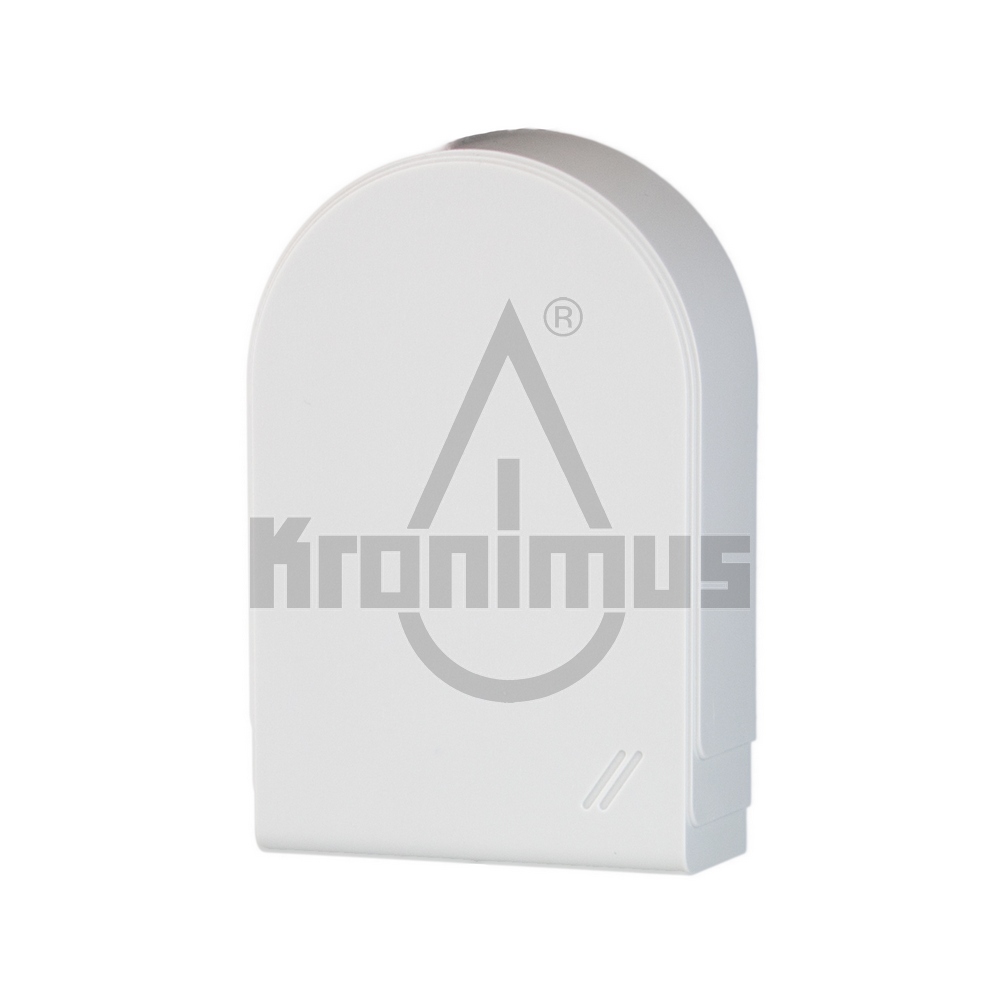

Außenfühler AFS,1 kΩ
Die 1 kΩ PTC-Fühler sind Kaltleiter, bei denen die Widerstandswerte steigen, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 1 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 1 kΩ Fühler sind kompatibel zu den Geräteserien
Elfatherm K1
Elfatherm E25
Elfatherm ME80
sowie zu den älteren Serien SD, E24, E23, E22, E6 und E4. Außerdem kann dieser Fühler alternativ eingesetzt werden bei den Geräteserien Lago, E8 und Merlin.

Außenfühler Lago,5 kΩ
Die 5 kΩ NTC-Fühler sind Heißleiter, bei denen die Widerstandswerte sinken, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 5 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 5 kΩ-Fühler sind kompatibel zu den aktuellen Geräteserien
Merlin
Elfatherm E8
Lago (nicht Lago SD/SG)

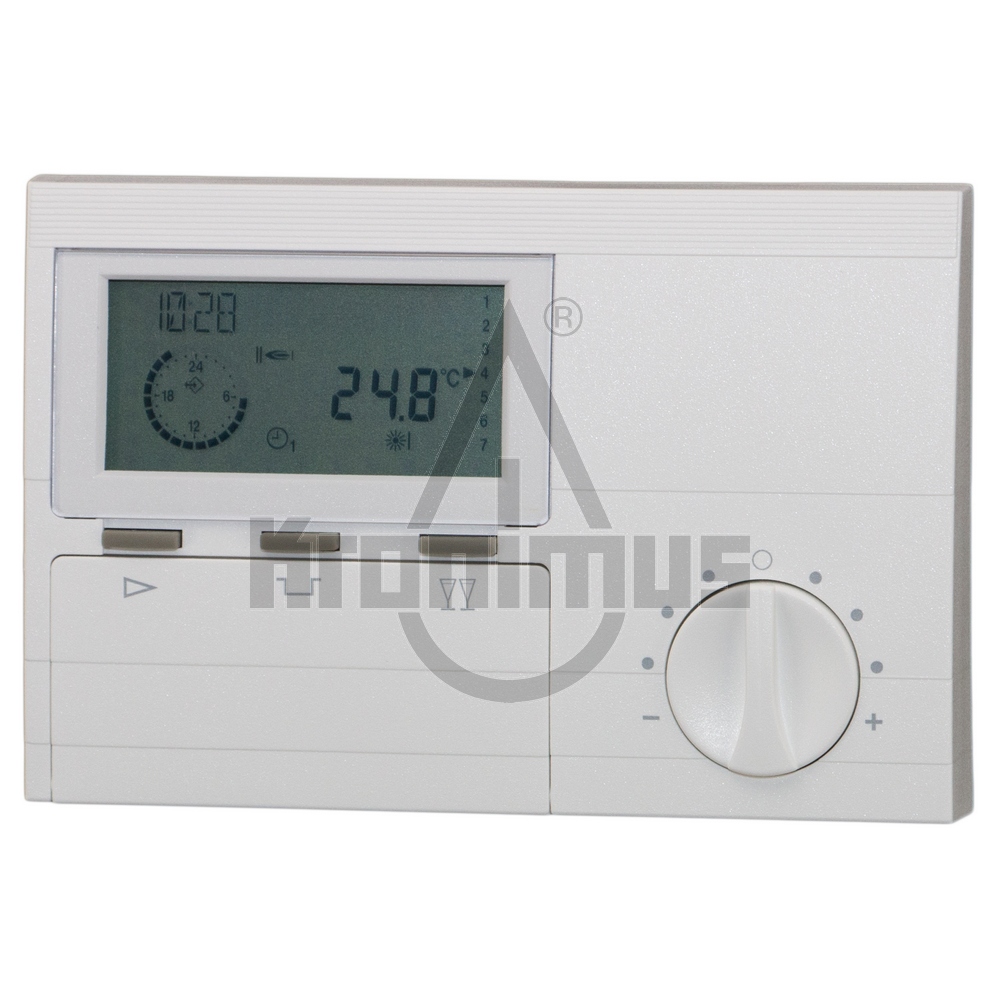

Bedienmodul BM für Elfatherm Regelung E 8
EINZELSTÜCK
BM8 ist eine leistungsstarke und komfortable Fernbedienung mit integriertem Raumfühler zur Fernverstellung und Abfrage sämtlicher relevanter Anlagenparameter und Temperaturen. Somit lassen sich verschiedene Bedienfunktionen, wie Heizen nach Heizprogramm, Einstellen der individuell gewünschten Raum- und Warmwassertemperatur und die Überwachung der Kesselwerte in den Wohnraum verlagern. Datenübertragung und Spannungsversorgung erfolgen über die integrierte CAN-Bus-Schnittstelle. BM8 ist konzipiert für den Einsatz mit der Geräteserie E8, kann aber auch mit allen Geräteserien mit CAN-Bus-Schnittstelle verwendet werden.
Lieferumfang: Komplett inklusive Wandsockel
Auszug aus dem Leistungsumfang✓ Klartextanzeige✓ LCD-Helligkeit einstellbar✓ Komfortknopf zur Anpassung der Raumtemperatur✓ Party-Taste (Heizzeitverlängerung)✓ ECO-Taste (Heizzeitunterbrechung)✓ Ferienbetrieb✓ Frostschutzfunktion✓ Raumfühlerkorrektur✓ Abfragen/ Einstellen Anlagentemperaturen✓ Abfrage Anlagenbetriebszustände✓ Wochenprogramm und 3 Betriebszeiten pro Tag ✓ Zwei Heizprogramme für Heizkreise plus Heizprogramm WW✓ Anschlussmöglichkeit für externen Telefonfernschalter ✓ Anschlussmöglichkeit eines externen Raumfühlers✓ Aufheiz- und Absenkoptimierung✓ Heizkurvenadaption✓ Anzeige Brennerstarts und Brennerlaufzeiten✓ EEPROM-Check

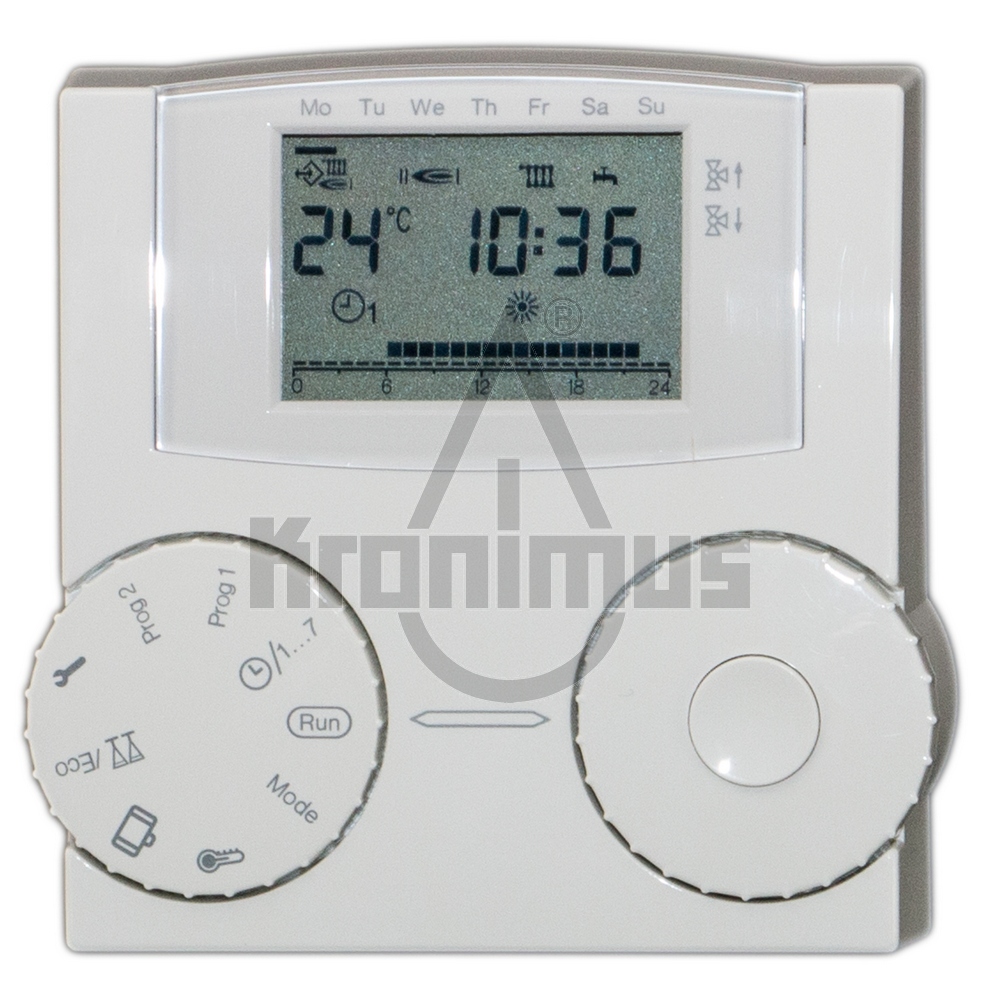

Bedienmodul Lago FB digital
Digitale Fernbedienung mit integriertem Raumfühler und CAN-Bus-Schnittstelle. Mit der Fernbedienung können verschiedene Bedienfunktionen, wie Heizen nach Heizprogramm, Einstellen der individuell gewünschten Raum- und Warmwassertemperatur und die Überwachung der Kesselwerte in den Wohnraum verlagert werden. Datenübertragung und Spannungsversorgung erfolgen über den CAN-Bus. Die Fernbedienung Lago FB kann mit allen Regelgeräten mit CAN-Bus-Schnittstelle kombiniert werden.
Lieferumfang: Komplett inklusive Wandsockel
Auszug aus dem Leistungsumfang
LC-Display
Zwei Heizzeitenprogramme
Ferienbetrieb
Frostschutzfunktion
Anschlussmöglichkeit für externen Telefonfernschalter
Schaltung Absenkbetrieb
Schaltung Heizbetrieb
Schaltung Warmwasser
Schaltung Heizprogramm 1
Schaltung Heizprogramm 2
Schaltung Party / ECO
Raumfühlerkorrektur
Abfragen Anlagenzustände
Abfragen Anlagenbetriebszustände

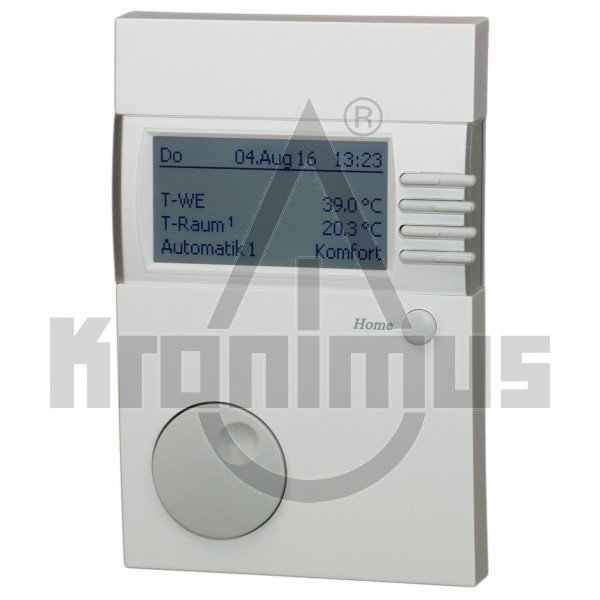

Bedienmodul Merlin BM
Merlin BM ist eine sehr leistungsstarke Fernbedienung mit integriertem Raumfühler zur Fernverstellung und Abfrage sämtlicher relevanter Anlagenparameter und Temperaturen. Somit lassen sich verschiedene Bedienfunktionen, wie Heizen nach Heizprogramm, Einstellen der individuell gewünschten Raum- und Warmwassertemperatur und die Überwachung der Kesselwerte in den Wohnraum verlagern. Datenübertragung und Spannungsversorgung erfolgen über die integrierte CAN-Bus-Schnittstelle. Merlin BM ist konzipiert für den Einsatz mit der Geräteserie Merlin, kann aber auch mit allen Geräteserien mit CAN-Bus-Schnittstelle verwendet werden.
Lieferumfang: Komplett inklusive Wandsockel
Auszug aus dem Leistungsumfang
Klartextanzeige
LCD-Kontrast und Helligkeit
Ferienbetrieb
Frotschutzfunktion
Antilegionellenfunktion
Raumfühlerkorrektur
Abfragen/Einstellen Anlagentemperaturen
Abfrage Anlagenbetriebszustände
Wochenprogramm und 3 Betriebszeiten pro Tag
Zwei Heizprogramme für Heizkreis plus Heizprogramm WW
Anschlussmöglichkeit für externen Telefonfernschalter
Anschlussmöglichkeit eines externen Raumfühlers
Aufheiz- und Absenkoptimierung
Heizkurvenadaption
Anzeige Brennerstarts und Brennerlaufzeiten
EEPROM-Check

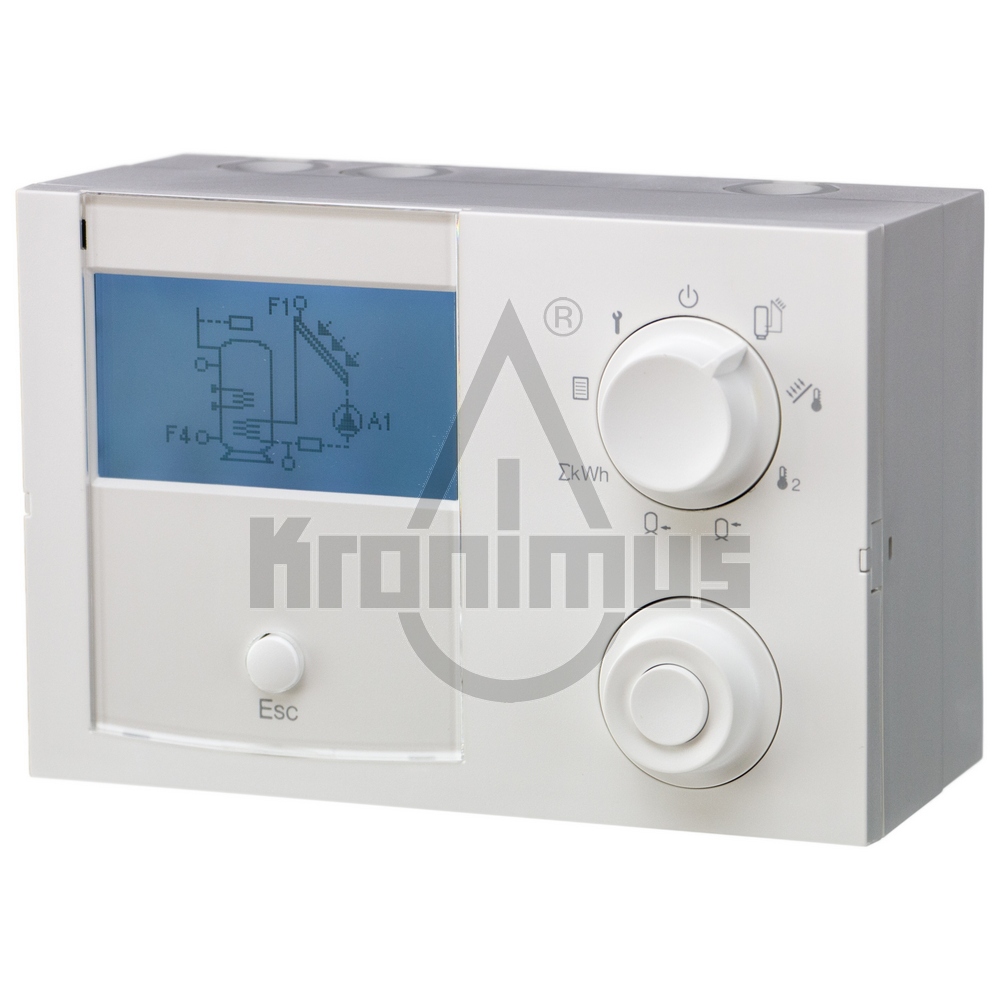

Differenztemperaturregelung LAGO SG3
Temperaturregler für Solar- und Pufferspeicheranlagen mit DOT-Matrix Grafikdisplay, Bausatz inklusive Kollektorfühler KLF 1000, Speicherfühler SPF 1000 und Wandsockel. Die Regler der Baureihe Lago SG sind für den Einsatz in Anlagen mit Flach- und Röhrenkollektoren, Feststoffkessel sowie Schichtenspeicher konzipiert. Vorinstallierte Anlagenschema für druck- und drucklose (drain back) Systeme erleichtern die Inbetriebnahme. Über das farbige Grafikdisplay kann der gewünschte Anlagentyp direkt ausgewählt werden. Darüber hinaus unterstützt ein Installationsassistent den Nutzer bei der Anlagenwahl. Alle Temperaturen und Status (Pumpen, Ventile) werden direkt in den animierten Anlagenschema angezeigt. Farbwechsel der Displaybeleuchtung im Fehlerfall. Alle Parameter in Klartext, Verlaufsgrafiken für Temperaturen und Solarertrag. Alle Relaisausgänge zur Ansteuerung von Hocheffizienzpumpen geeignet. Ansteuerung drehzahlgeregelter Pumpen mit PWM- oder 0-10 Volt Eingangssignal (wählbar). Lago SG3 steuert wahlweise zwei Differenztemperaturen oder zwei Differenztemperaturen und eine Zusatzfunktion.
Lieferumfang: Wandsockel und zwei Tauchfühlern PT1000 (Kollektorfühler KLF1000 und Speicherfühler SPF1000)
Auszug aus dem Leistungsumfang
DOT-Matrix Grafikdisplay
Direkte Selektion des Anlagentyps über Grafik oder Parameter
Verlaufsgrafiken (Temperatur und Ertrag)
Ansteuerung von Hocheffizienzpumpen
PWM- oder 0-10 Volt Eingangssignal wählbar
Farbwechsel der Displaybeleuchtung im Fehlerfall
5 Fühlereingänge
3 Relaisausgänge
2 Differenztemperaturen oder 2 Differenztemperatur plus einer Zusatzfunktion regelbar
Hysterese einstellbar 1 ... 30K
Pumpenblockierschutz
Pumpenkickfunktion
1 Impulseingang zur Wärmemengenzählung
Kollektorschutzfunktion/ Speicherkühlung
Nachheizfunktion
Rücklaufanhebung über Mischer
Ertragsberechnung mittels Volumenstromauswertung
Potentialfreier Kontakt schaltbar für Nachheizfunktion
Technische Daten
Maße in mm(H/B/T)
96/144/67
Versorgungsspannung:
230V AC +10/-15%
Max. Leistungsaufnahme:
5 W
Schaltleistung der Relais:
250V AC 2(2)A
Max. Strom über Klemme L1’:
6,3 A
Schutzart:
IP40
Gangreserve der Uhr:
> 10 Stunden
Fühlerwiderstände:
PT 1000
Gewicht:
380 g
Versandgewicht:
1,05 kg

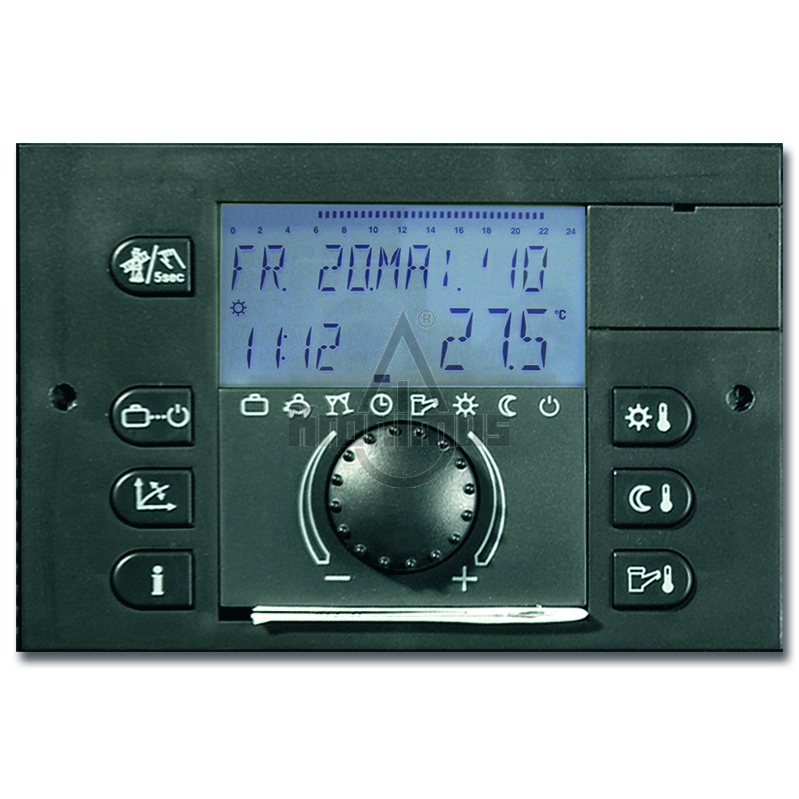

EBV Regelung THETA 2233BVVC-OT m.Fühler
EBV Regelung THETA 2233BVVC-OT m.Fühler ( Ersatz für EBV Regelung Gamma 2233B)
Witterungsgeführte Heizkesselregelung, mikroprozessorgesteuert mit Umwälzpumpenlogik und Speicherelektronik undzwei Dreipunktausgängen
Zweipunktregler für gleitenden Heizkesselbetrieb
Open Therm Schnittstelle
zwei Dreipunktausgänge inkl. Mischerkreispumenlogiken
Dreipunktausgang inkl. Mischerkreispumenlogik
elektronische Speichertemperaturregelung mit Pumpennachlauf frei programmierbar
mit Umwälzpumpenlogik
Kesselanfahrentlastung
Sommer-/Winterautomatik
Frostschutzschaltung
Betriebsstundenzähler
Brennerstartzähler
3-Kanal Digital-Schaltuhr mit 3 auswählbaren Schaltzeitprogrammen
Pumpen- und Mischerantiblockierschutz
Betriebszustände über beleuchtetes LCD ablesbar
menügeführte Einfachbedienung über Dreh- und Druckknopf
vernetzungsfähig mittels Datenbus (genormte Schnittstelle)
frei programmierbare Legionellenschaltung
mit zwei variablen Ausgängen für bivalente Anwendungen (Solar, Feststoffkessel, Pufferspeicher etc.)
inkl. Außenfühler, Vorlauf-Anlegefühler (Mischerkreis 1), Vorlauf-Anlegefühler (Mischerkreis 2), Kesseltauchfühler(2m), Speichertauchfühler(5m), Satz Klemmleisten X1-4

EBV Regelung THETA 233B m.Fühler
EBV Regelung THETA 233B m.Fühler ( Ersatz für EBV Regelung Gamma 233B)
Witterungsgeführte Heizkesselregelung, mikroprozessorgesteuert mit Umwälzpumpenlogik und Speicherelektronik undzwei Dreipunktausgängen
Zweipunktregler für gleitenden Heizkesselbetrieb
zwei Dreipunktausgänge inkl. Mischerkreispumenlogiken
Dreipunktausgang inkl. Mischerkreispumenlogik
elektronische Speichertemperaturregelung mit Pumpennachlauf frei programmierbar
mit Umwälzpumpenlogik
Kesselanfahrentlastung
Sommer-/Winterautomatik
Frostschutzschaltung
Betriebsstundenzähler
Brennerstartzähler
3-Kanal Digital-Schaltuhr mit 3 auswählbaren Schaltzeitprogrammen
Pumpen- und Mischerantiblockierschutz
Betriebszustände über beleuchtetes LCD ablesbar
menügeführte Einfachbedienung über Dreh- und Druckknopf
vernetzungsfähig mittels Datenbus (genormte Schnittstelle)
frei programmierbare Legionellenschaltung
inkl. Außenfühler, Vorlauf-Anlegefühler (Mischerkreis 1), Vorlauf-Anlegefühler (Mischerkreis 2), Kesseltauchfühler(2m), Speichertauchfühler(5m), Satz Klemmleisten X1-4

EBV Regelung THETA 233B m.Fühler-Copy
EBV Regelung THETA 233B m.Fühler ( Ersatz für EBV Regelung Gamma 233B)
Witterungsgeführte Heizkesselregelung, mikroprozessorgesteuert mit Umwälzpumpenlogik und Speicherelektronik undzwei Dreipunktausgängen
Zweipunktregler für gleitenden Heizkesselbetrieb
zwei Dreipunktausgänge inkl. Mischerkreispumenlogiken
Dreipunktausgang inkl. Mischerkreispumenlogik
elektronische Speichertemperaturregelung mit Pumpennachlauf frei programmierbar
mit Umwälzpumpenlogik
Kesselanfahrentlastung
Sommer-/Winterautomatik
Frostschutzschaltung
Betriebsstundenzähler
Brennerstartzähler
3-Kanal Digital-Schaltuhr mit 3 auswählbaren Schaltzeitprogrammen
Pumpen- und Mischerantiblockierschutz
Betriebszustände über beleuchtetes LCD ablesbar
menügeführte Einfachbedienung über Dreh- und Druckknopf
vernetzungsfähig mittels Datenbus (genormte Schnittstelle)
frei programmierbare Legionellenschaltung
inkl. Außenfühler, Vorlauf-Anlegefühler (Mischerkreis 1), Vorlauf-Anlegefühler (Mischerkreis 2), Kesseltauchfühler(2m), Speichertauchfühler(5m), Satz Klemmleisten X1-4

EBV Regelung THETA N23B, mit Fühler
EBV Regelung THETA N23B, mit Fühler (Ersatz für EBV Regelung Gamma 23B)
Witterungsgeführte Heizkesselregelung, mikroprozessorgesteuert mit Umwälzpumpenlogik und Speicherelektronik undDreipunktausgang
Zweipunktregler für gleitenden Heizkesselbetrieb
elektronische Speichertemperaturregelung mit Pumpennachlauf frei programmierbar
mit Umwälzpumpenlogik
Kesselanfahrentlastung
Dreipunktausgang inkl. Mischerkreispumenlogik
Sommer-/Winterautomatik
Frostschutzschaltung
Betriebsstundenzähler
Brennerstartzähler
3-Kanal Digital-Schaltuhr mit 3 auswählbaren Schaltzeitprogrammen
Pumpen- und Mischerantiblockierschutz
Betriebszustände über beleuchtetes LCD ablesbar
menügeführte Einfachbedienung über Dreh- und Druckknopf
vernetzungsfähig mittels Datenbus (genormte Schnittstelle)
inkl. Außenfühler, Vorlauf-Anlegefühler, Kesseltauchfühler(2m), Speichertauchfühler(5m), Satz Klemmleisten X1-3

EBV Regelung THETA N2B m.Fühler
EBV Regelung THETA N2B m.Fühler (Ersatz für EBV Regelung Gamma 2B)
Witterungsgeführte Heizkesselregelung, mikroprozessorgesteuert mit Umwälzpumpenlogik und Kesselanfahrentlastung
Zweipunktregler für gleitenden Heizkesselbetrieb
elektronische Speichertemperaturregelung mit Pumpennachlauf frei programmierbar
mit Umwälzpumpenlogik • Kesselanfahrentlastung
Sommer-/Winterautomatik • Frostschutzschaltung
Betriebsstundenzähler • Brennerstartzähler
2-Kanal Digital-Schaltuhr mit 3 auswählbaren Schaltzeitprogrammen
integrierter Jahreskalender mit automatischer Sommer-/ Winterzeitverstellung zur zeitenabhängigen Steuerung von Heiz- und Warmwasserkreis
veränderbare Aus- und Einschaltzeiten
Betriebszustände über beleuchtetes LCD ablesbar
menügeführte Einfachbedienung über Dreh- und Druckknopf
vernetzungsfähig mittels Datenbus (genormte Schnittstelle)
inkl. Außenfühler, Kesseltauchfühler (2m), Speichertauchfühler(5m) Satz Klemmleisten X1-3

Elco-Klöckner Logon-Plus Umbausatz
Elco-Klöckner Logon-Plus Umbausatz RVS43 Basis
für 1 Heizkreis. Erweiterungssatz für 2. Heizkreis auf Anfrage.
(Ersatz f. Logon Plus WKBM/WKBD)
mit Klemmen und Verdrahtungsplan
65005006-01 ersetzt 11001000, 65003459, 12001928
Der Regeler muss neu verdrahtet werden!

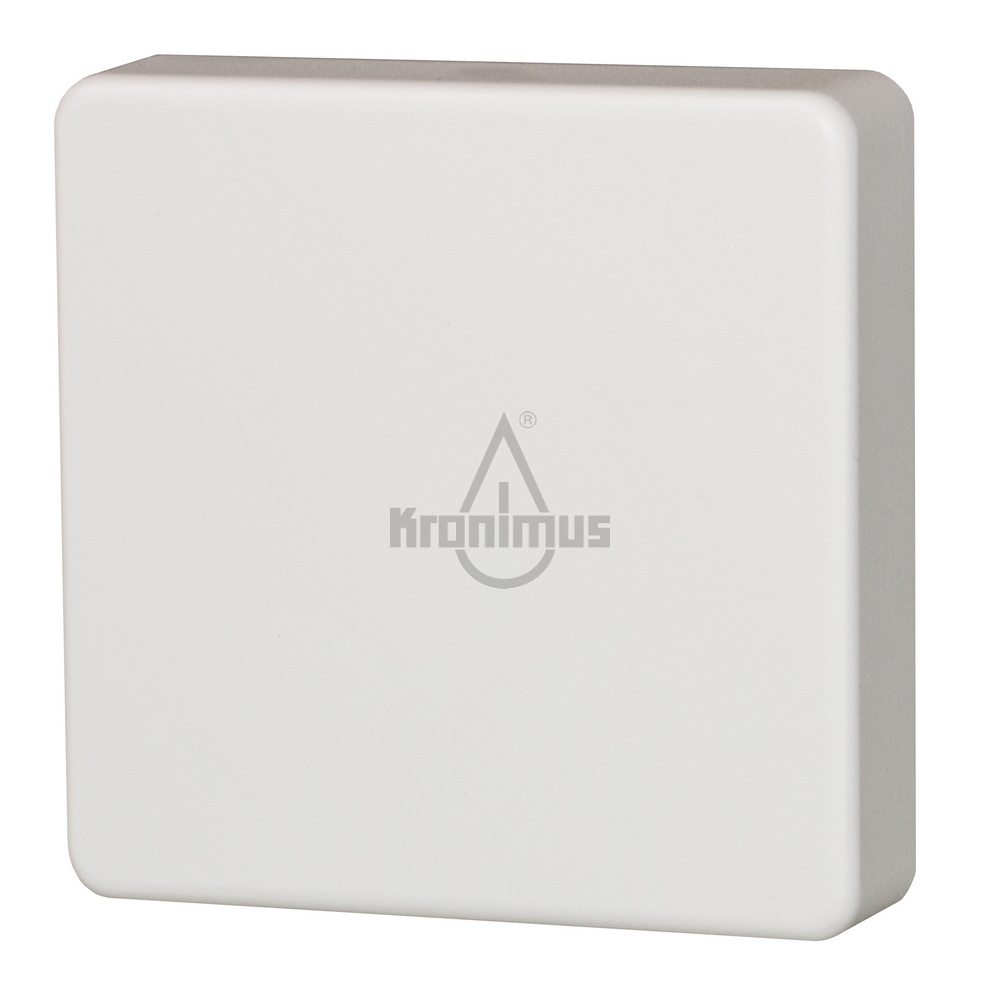

ext. Raumfühler RFB Lago,5 kOHM
Maße: 81 x 81 mmFarbe: cremeweißGewicht: 45gMessgenauigkeit bei 25 Grad C:5 kOhm +/- 1 % entspricht +/- 0,2 K

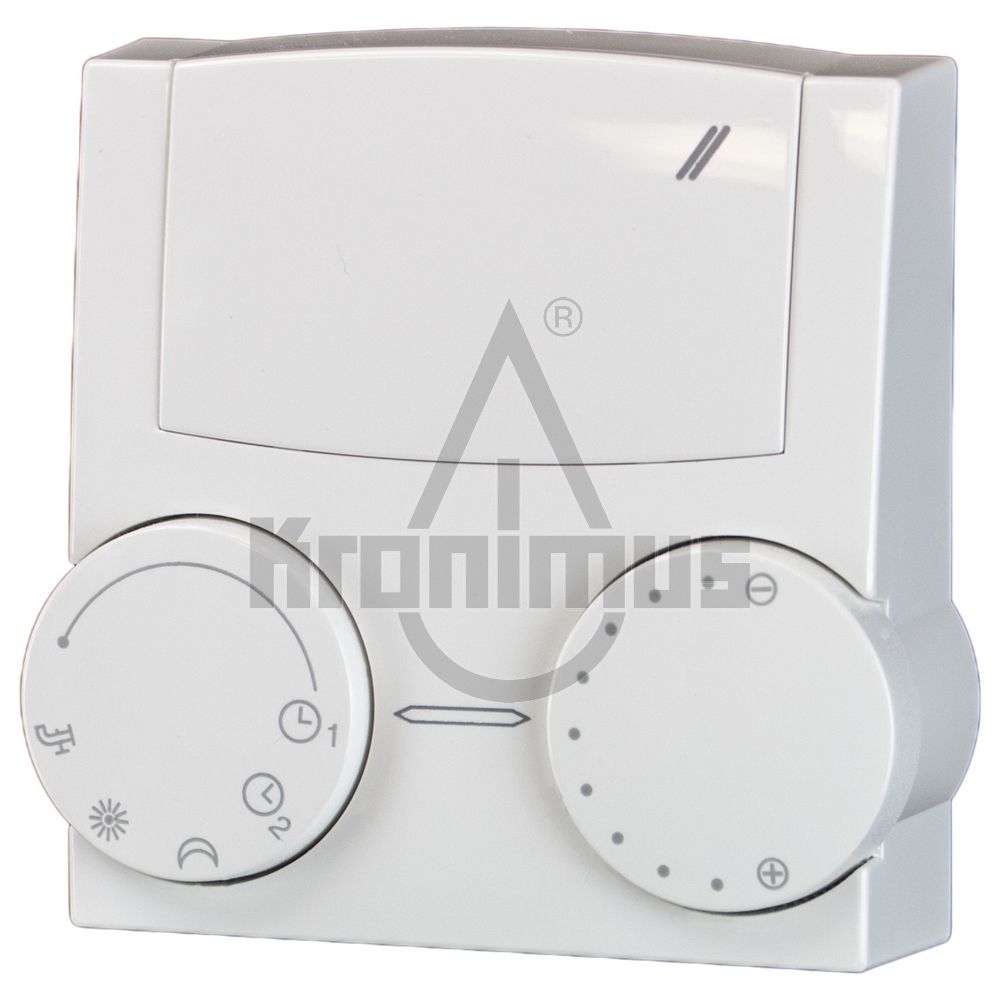

Fernbedienung FBR 1 mit Raumfühler
EINZELSTÜCK
Mit der Fernbedienung FBR 1 können verschiedene Bedienfunktionen, z. B. Nachtbetrieb mit Absenktemperatur, Tagbetrieb mit Komforttemperatur oder Automatikbetrieb nach Zeitprogramm sowie das Einstellen der gewünschten Raumtemperatur, vom Heizungsregler in den Wohnraum verlagert werden. Die FBR1 ist kompatibel zu den aktuellen Geräteserien K, E25, ME sowie zu den älteren Serien E24, E23, E22, E6 und E4.
Lieferumfang: Komplett inklusive Wandsockel
Auszug aus dem Leistungsumfang✓ Komfortknopf Temperaturwahl✓ Schaltung Absenkbetrieb✓ Schaltung Heizbetrieb✓ Schaltung Automatikbetrieb

Fernbedienung FBR 2 mit Raumfühler
EINZELSTÜCK
Mit der Fernbedienung FBR 2 können verschiedene Bedienfunktionen, z. B. Nachtbetrieb mit Absenktemperatur, Tagbetrieb mit Komforttemperatur oder Automatikbetrieb nach Zeitprogramm sowie das Einstellen der gewünschten Raumtemperatur, vom Heizungsregler in den Wohnraum verlagert werden. Die FBR 2 ist kompatibel zu den aktuellen Geräteserien Lago, E8 und Merlin.
Lieferumfang: Komplett inklusive Wandsockel
Auszug aus dem Leistungsumfang
✓ Komfortknopf Temperaturwahl✓ Schaltung Absenkbetrieb✓ Schaltung Heizbetrieb✓ Schaltung Heizprogramm 1✓ Schaltung Heizprogramm 2✓ Schaltung Warmwasser
