1.50 Öl- und Gasfeuerungsautomaten, Flammfühler
Honeywell / Satronic Steuergerät MMI 962.1 Mod. 23
Für Gasgebläsebrenner Anschluss für Luftklappensteuerung Integrierte Fernrückstellung
Flammenfühler:
Ionisationssonde
Infrarot-Flackerdetektor
Der Feuerungsautomat MMI 962.1 steuert und überwacht Gasgebläsebrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Die Unterspannungserkennung erfolgt entsprechend den einschlägigen Vorschriften. Mit dem Anschluss eines Stellantriebes für die Luftklappensteuerung ist ein 2-stufiger Brennerbetrieb mit zwei Brennstoffventilen oder ein 2-stufig gleitender Betrieb mit einem Brennstoffventil möglich.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten MMI 962 Mod. 23
(sec.)
50 Hz (±5%)
Vorsicherung
10 A flink, 6 A träge
Wartezeit Start ca.
tw
8
Eigenverbrauch
ca. 10 VA
Max. Reaktionszeit für Luftwächter
tlw
15
Max. Belastung pro Ausgang
Kl.3 2 A, cos ϕ 0.2
überwachte Vorspülzeit
tv1
30
Kl. 4, B 2 A, cos ϕ 0.4
LK-Auf-Befehl in Vorspülung ca
tlk
38
Kl. 5, 6 1 A, cos ϕ 0.4
Vorzündzeit ca.
tvz
3
Max. Belastung total
5 A, cos ϕ 0.4
Zündzeit total ca.
tz
6,6
Empfindlichkeit Verstärker
1 μA
Sicherheitszeit
ts
3
Min. erforderlicher Ionisationsstrom
5 μA
Verzögerung Klemme 6 ca.
tv2
8
Wartezeit für Entstörung
keine
Zulässige Umgebungstemperatur
-20° C... +60° C
Schutzart
IP44

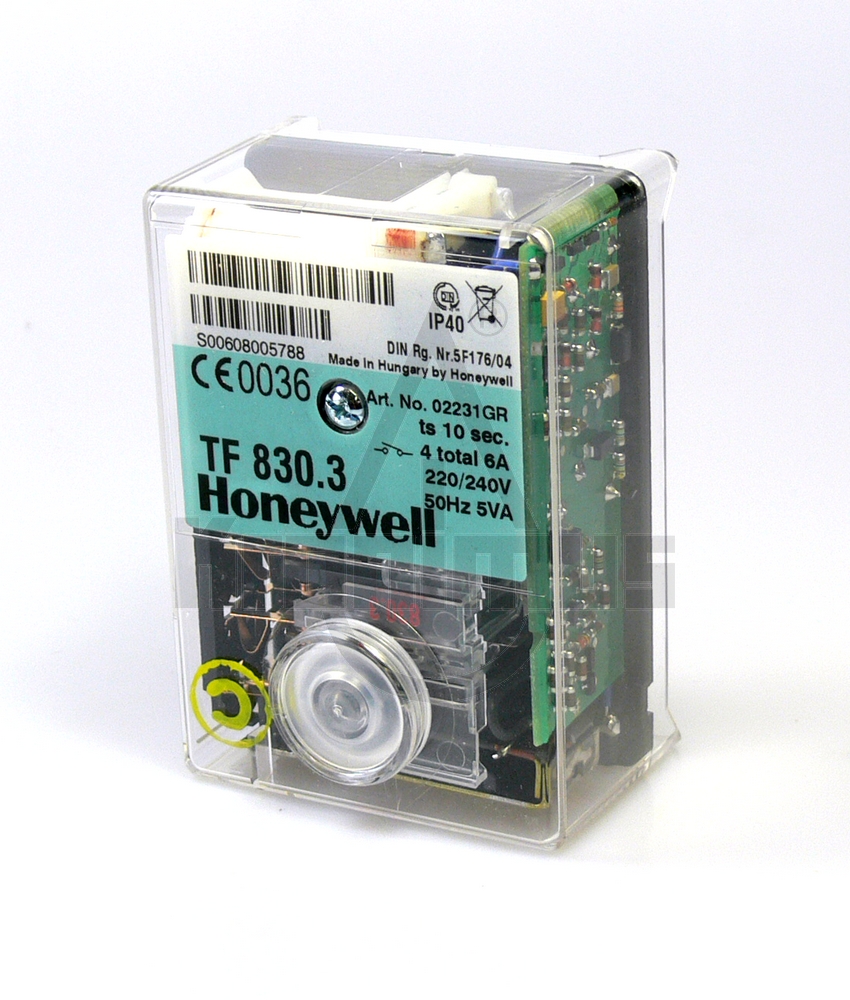

Honeywell / Satronic Steuergerät TF 830.3
Für Gebläsebrenner bis 30 kg/h im intermittierenden Betrieb 1-stufig.
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010
UV-Halbleitersensor UVD 970
Der Ölfeuerungsautomat TF 830.3 steuert und überwacht Gebläsebrenner mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230).
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten TF 830.3
(sec.)
50 Hz (±5%
Vorsicherung
10 A flink, 6 A träge
Vorspülzeit
tv
12
Eigenverbrauch
ca. 5 VA
Vorzündzeit
tv1
12
Max. Belastung pro Klemme
Nachzündzeit
tn
20
Kl. 3
1.5 A, cos ϕ 0.2
Sicherheitszeit
ts
10
Kl. 4
4.0 A, cos ϕ 0.4
Waretzeit nach Störabschaltung
90
Kl. 5
0.5 A, cos ϕ 0.4
Kl. 6
0.5 A, cos ϕ 0.4
Kl. 7
0.1 A, cos ϕ 0.4
total
5.0 A, cos ϕ 0.4
%

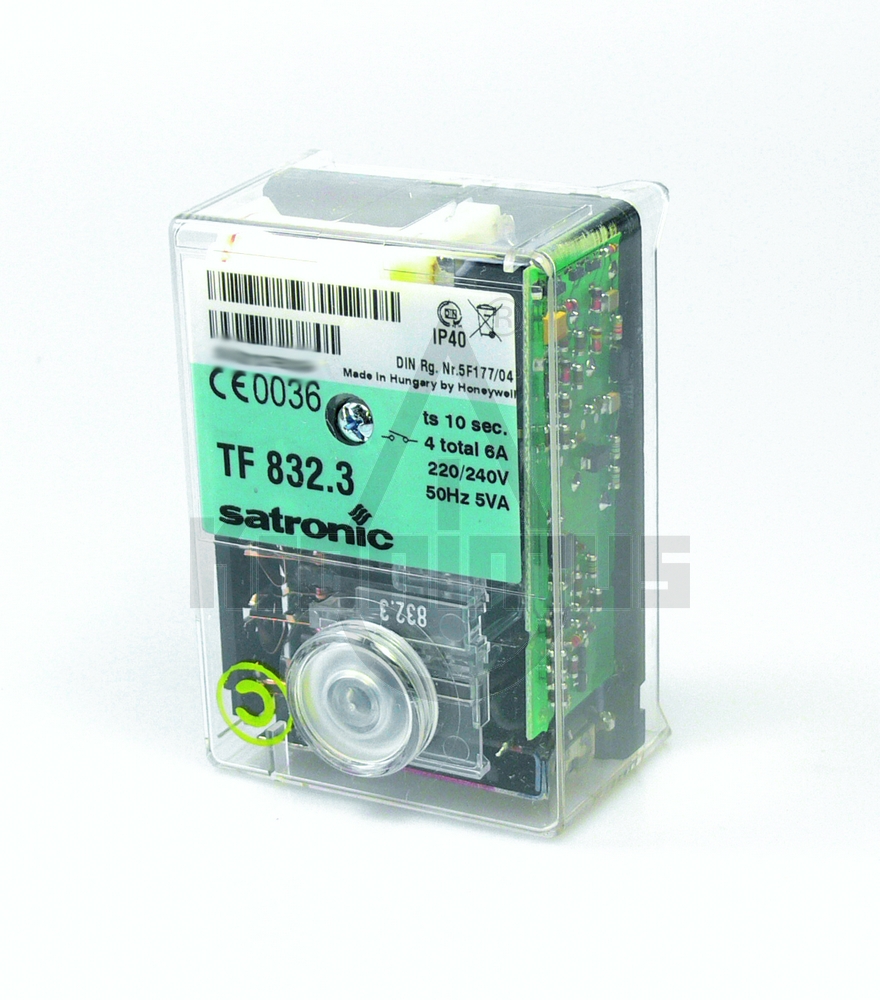

Honeywell / Satronic Steuergerät TF 832.3
Für Gebläsebrenner bis 30 kg/h im intermittierenden Betrieb 2-stufig.
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010
UV-Halbleitersensor UVD 970
Der Ölfeuerungsautomat TF 832.3 steuert und überwacht Gebläsebrenner mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230)..
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten TF 832.3
(sec.)
50 Hz (±5%
Vorsicherung
10 A flink, 6 A träge
Vorspülzeit
tv
12
Eigenverbrauch
ca. 5 VA
Vorzündzeit
tv1
12
Max. Belastung pro Klemme
Nachzündzeit
tn
2-5
Kl. 3
1.5 A, cos ϕ 0.2
Verzögerung Ventil 2
tv2
40
Kl. 4
4.0 A, cos ϕ 0.4
Sicherheitszeit
ts
10
Kl. 5
0.5 A, cos ϕ 0.4
Waretzeit nach Störabschaltung
90
Kl. 6
0.5 A, cos ϕ 0.4
Kl. 7
0.1 A, cos ϕ 0.4
total
5.0 A, cos ϕ 0.4

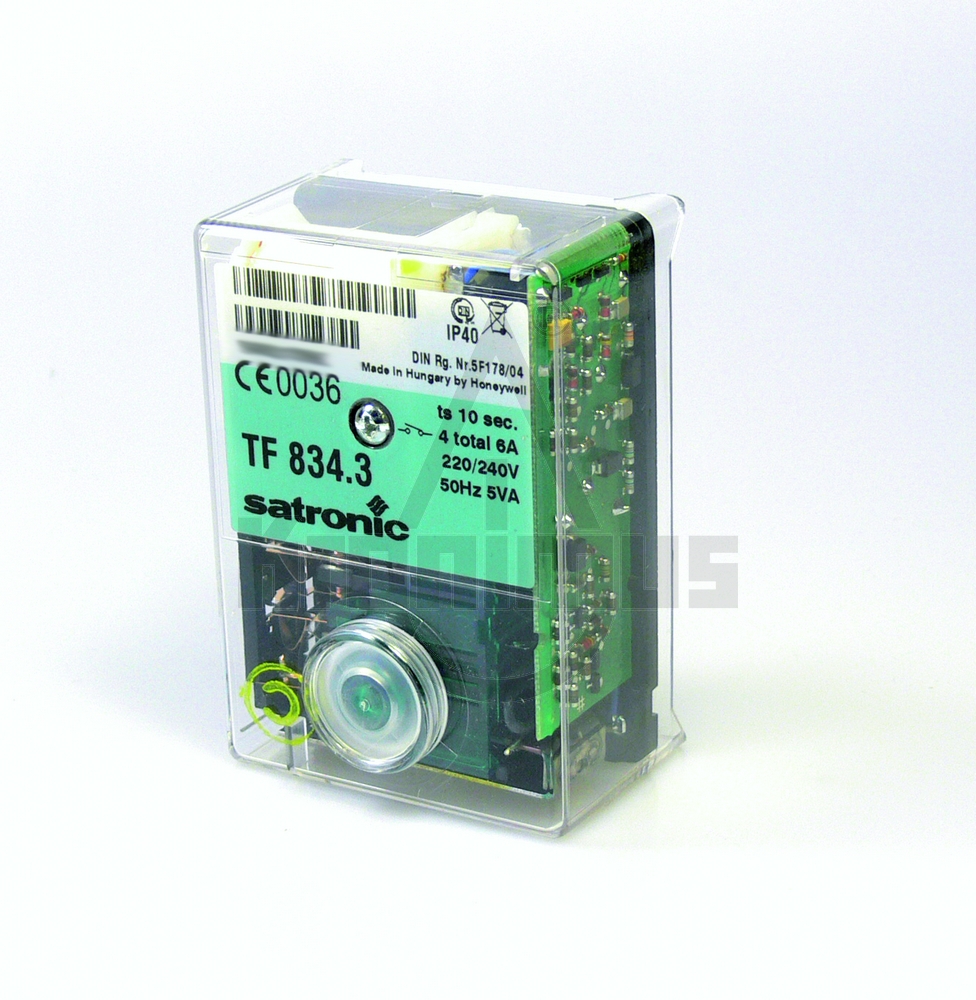

Honeywell / Satronic Steuergerät TF 834.3
Für Gebläsebrenner mit Anfahrentlastung bis 30 kg/h, im intermittierenden Betrieb, mit oder ohne Ölvorwärmung, 1-stufig, voller Unterspannungsschutz
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010
UV-Halbleitersensor UVD 970
Der Ölfeuerungsautomat TF 834.3 steuert und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230). Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten TF 834.3
(sec.)
50 Hz (±5%
Vorsicherung
10 A flink, 6 A träge
Vorspülzeit
tv
12
Eigenverbrauch
ca. 5 VA
Vorzündzeit
tv1
12
Max. Belastung pro Klemme
Nachzündzeit
tn
20
Kl. 3
1.5 A, cos ϕ 0.2
Sicherheitszeit
ts
10
Kl. 4
4.0 A, cos ϕ 0.4
Waretzeit nach Störabschaltung
60
Kl. 5
0.5 A, cos ϕ 0.4
Kl. 6
4.0 A, cos ϕ 1.0
Kl. 7
0.1 A, cos ϕ 0.4
Kl. B
0.5 A, cos ϕ 0.4
total
5.0 A, cos ϕ 0.4

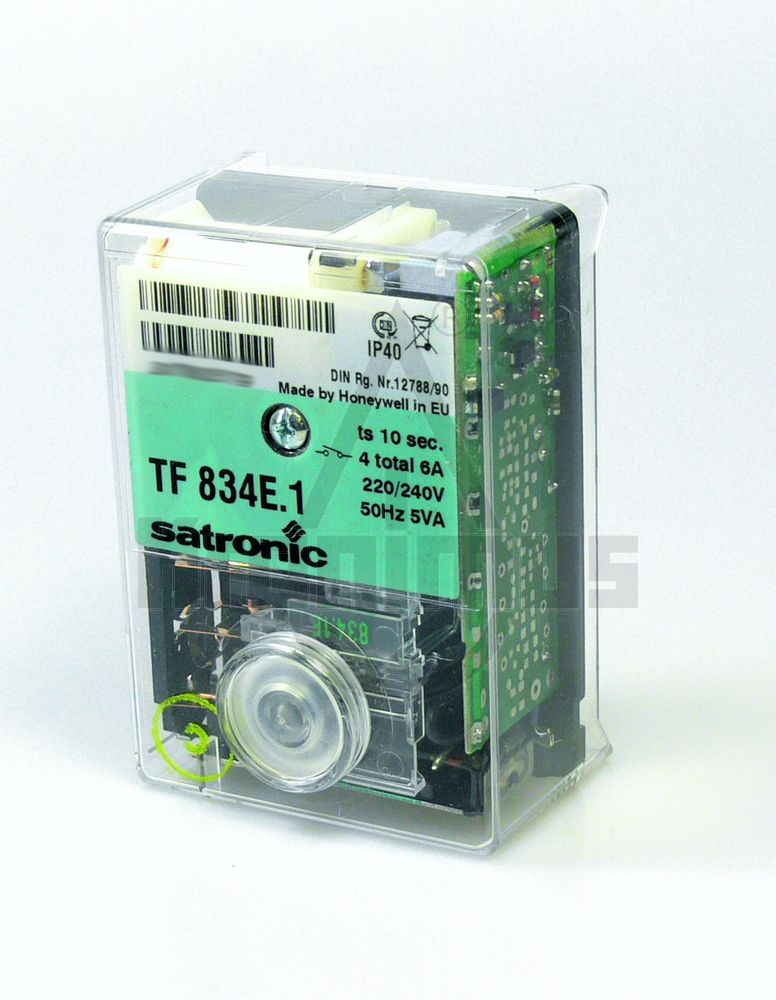

Honeywell / Satronic Steuergerät TF 834E.3
Für Gebläsebrenner mit Anfahrentlastung bis 30 kg/h, im intermittierenden Betrieb, mit oder ohne Ölvorwärmung, 1-stufig, voller Unterspannungsschutz, OHNE Nachzündzeit
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010
UV-Halbleitersensor UVD 970
Der Ölfeuerungsautomat TF 834.3 steuert und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230). Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten TF 834.3
(sec.)
50 Hz (±5%
Vorsicherung
10 A flink, 6 A träge
Vorspülzeit
tv
12
Eigenverbrauch
ca. 5 VA
Vorzündzeit
tv1
12
Max. Belastung pro Klemme
Nachzündzeit
tn
--
Kl. 3
1.5 A, cos ϕ 0.2
Sicherheitszeit
ts
10
Kl. 4
4.0 A, cos ϕ 0.4
Waretzeit nach Störabschaltung
60
Kl. 5
0.5 A, cos ϕ 0.4
Kl. 6
4.0 A, cos ϕ 1.0
Kl. 7
0.1 A, cos ϕ 0.4
Kl. B
0.5 A, cos ϕ 0.4
total
5.0 A, cos ϕ 0.4

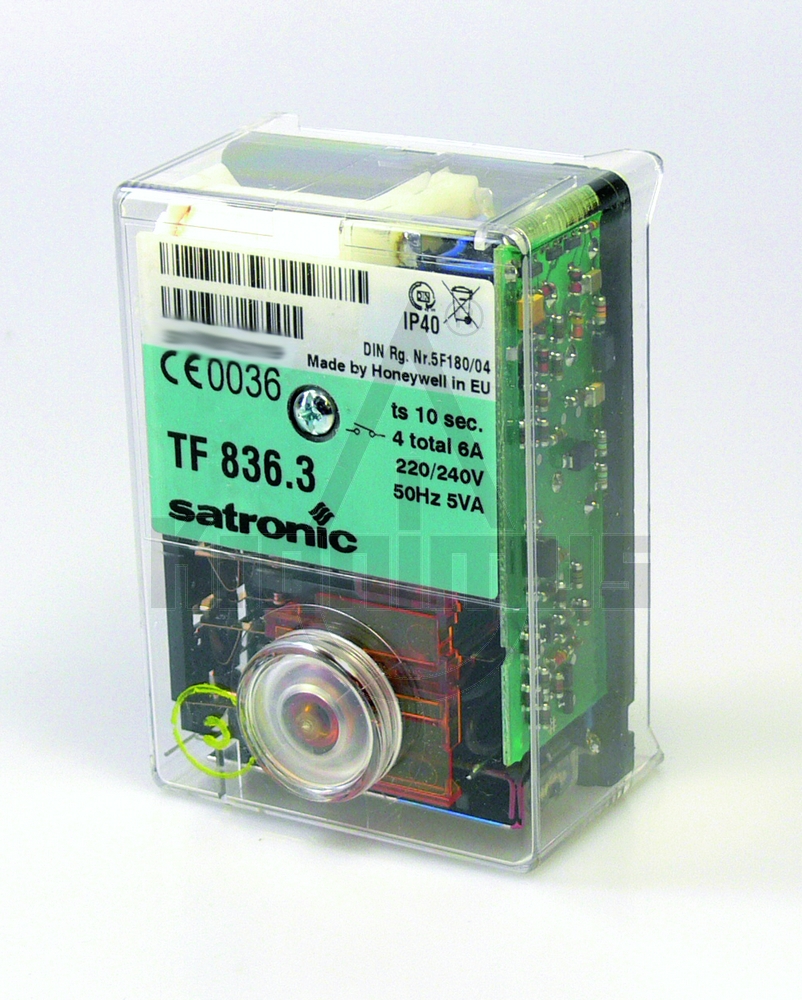

Honeywell / Satronic Steuergerät TF 836.3
Für Gebläsebrenner mit Anfahrentlastung bis 30 kg/h, im intermittierenden Betrieb, mit oder ohne Ölvorwärmung, 2-stufig, voller Unterspannungsschutz
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010
UV-Halbleitersensor UVD 970
Der Ölfeuerungsautomat TF 836.3 steuert und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230). Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten TF 836.3
(sec.)
50 Hz (±5%
Vorsicherung
10 A flink, 6 A träge
Vorspülzeit
tv
12
Eigenverbrauch
ca. 5 VA
Vorzündzeit
tv1
12
Max. Belastung pro Klemme
Nachzündzeit
tn
2-4
Kl. 3
1.5 A, cos ϕ 0.2
Verzögerung 2. Stufe
tv2
40
Kl. 4
4.0 A, cos ϕ 0.4
Sicherheitszeit
ts
10
Kl. 5
0.5 A, cos ϕ 0.4
Waretzeit nach Störabschaltung
60
Kl. 6
4.0 A, cos ϕ 1.0
Kl. 7
0.1 A, cos ϕ 0.4
Kl. B
0.5 A, cos ϕ 0.4
total
5.0 A, cos ϕ 0.4

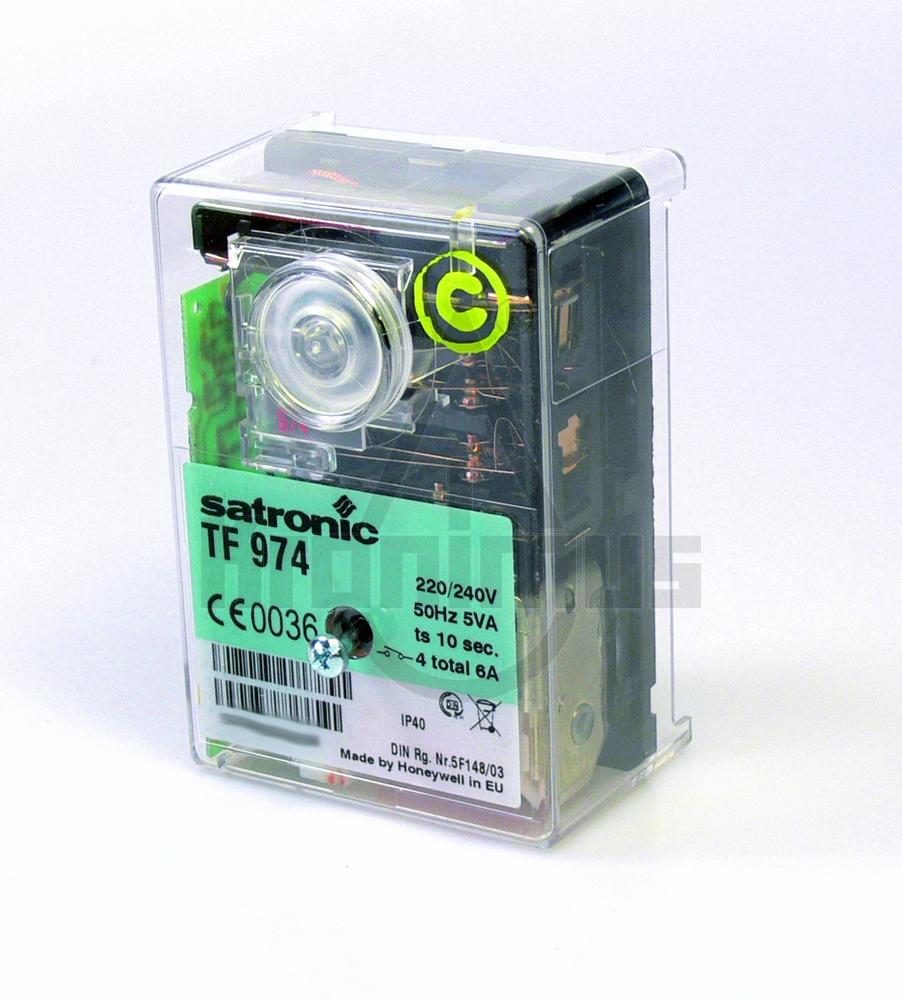

Honeywell / Satronic Steuergerät TF 974
Für Gebläsebrenner bis 30 kg/h im intermittierenden Betrieb mit oder ohne Ölvorwärmung.
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010.1
UV-Flammenfühler UVD 970
Der Ölfeuerungsautomat TF 974 steuert und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h, geprüft und zugelassen nach EN 230. Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (40 - 60 Hz)
Vorsicherung
10 A flink, 6 A träge
Eigenverbrauch
ca. 5 VA
Max. Belastung pro Ausgang
Kl. 2 0.5 A, cos ϕ 0.4
Kl. 3 1.5 A, cos ϕ 0.2
Kl. 4 4 A, cos ϕ 0.4
Kl. 5 0.5 A, cos ϕ 0.4
Kl. 6 4 A, cos ϕ 0.4
Kl. 8 0.1 A, cos ϕ 0.4
total
5 A, cos ϕ 0.4
Vorspülzeit
ca. 12 sec.
Vorzündzeit
ca. 12 sec.
Nachzündzeit
ca. 20 sec.
Sicherheitszeit 10 sec.
10 sec.
Wartezeit nach Störabschaltung
ca. 60 sec.
Schutzart
IP 40
Zugelassene Umgebungstemperatur
0º C... +60º C

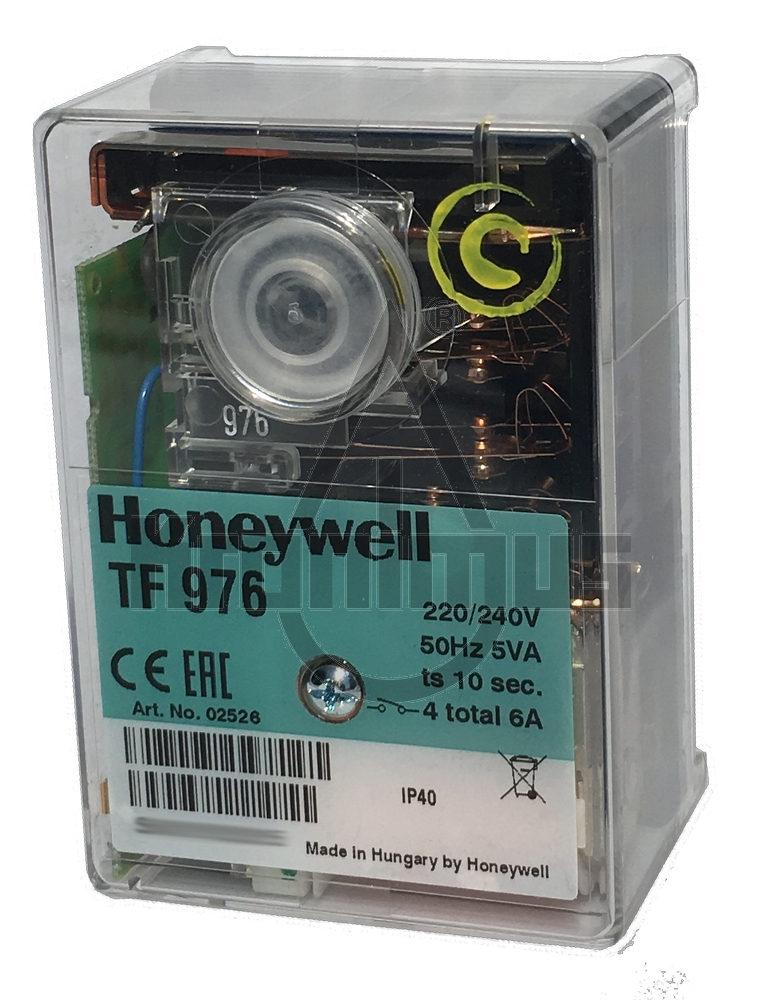

Honeywell / Satronic Steuergerät TF 976
Für 2 stufige Gebläsebrenner bis 30 kg/h im intermittierenden Betrieb mit oder ohne Ölvorwärmung.
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010.1
UV-Flammenfühler UVD 970
Der Ölfeuerungsautomat TF 976 steuert und überwacht Gebläsebrenner mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h, geprüft und zugelassen nach EN 230. Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (40 - 60 Hz)
Vorsicherung
10 A flink, 6 A träge
Eigenverbrauch
ca. 5 VA
Max. Belastung pro Ausgang
Kl. 2 0.5 A, cos ϕ 0.4
Kl. 3 1.5 A, cos ϕ 0.2
Kl. 4 4 A, cos ϕ 0.4
Kl. 5 0.5 A, cos ϕ 0.4
Kl. 6 4 A, cos ϕ 0.4
Kl. 8 0.1 A, cos ϕ 0.4
total
5 A, cos ϕ 0.4
Vorspülzeit
ca. 12 sec.
Vorzündzeit
ca. 12 sec.
Nachzündzeit
ca. 2-4 sec.
Verzögerung Ventil 2
ca. 40 sec.
Sicherheitszeit
10 sec.
Wartezeit nach Störabschaltung
ca. 60 sec.
Schutzart
IP 40
Zugelassene Umgebungstemperatur
0º C... +60º C
Honeywell / Satronic Steuergerät TFI 812 Mod. 10
Für atmosphärische Gasbrenner 2-stufig
Flammenfühler:
Ionisationssonde
Infrarot-Flackerdetektor
Die Gasfeuerungsautomaten TFI 812.2 steuern und überwachen atmosphärische Gasbrenner. Sie sind geprüft und zugelassen nach DIN 4788 Teil 3 Ausg. 04.89 und der europäischen Norm EN 298. Sie können auch an ortsfesten Warmlufterzeugern (WLE nach DIN 4794) eingesetzt werden. Die Automaten sind unterspannungssicher ausgelegt, d.h., wenn die Betriebsspannung unter den zulässigen Wert sinkt, wird der Betrieb unterbrochen resp. ein neuer Anlauf selbsttätig verhindert. Dadurch wird die Anlage auch bei extremen Spannungsabfällen nicht gefährdet. Kurzzeitige Zündfunkenüberschläge auf die Fühlerelektrode können den Automaten und seine Überwachungsfunktionen nicht beeinträchtigen.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (±5%)
Vorsicherung
10 A flink, 6 A träge
Eigenverbrauch
ca. 5 VA
Max. Belastung pro Klemme
4A
Max. Belastung total
6A
Vorzündzeit
10 sec.
Wartezeit, Nachzündzeit
keine
Sicherheitszeit nominal
10 sec.
Sicherheitszeit maximal
20 sec.
Verzögerung 2. Stufe
ca. 20 sec.
Wartezeit nach Störabschaltung
ca. 60 sec.
Zulässige Umgebungstemperatur
-20° C... +60° C
Empfindlichkeit
1.5 µA
Mind. erforderl. Ionisationsstrom
2 - 3 µA
Sondenisolation
Sonde - Masse grösser als 50 MΩ
Streukapazität
Sonde - Masse kleiner als 1000 pF
Schutzart
IP44
Honeywell / Satronic Steuergerät TFI 812 Mod. 5
Für atmosphärische Gasbrenner 2-stufig
Flammenfühler:
Ionisationssonde
Infrarot-Flackerdetektor
Die Gasfeuerungsautomaten TFI 812.2 steuern und überwachen atmosphärische Gasbrenner. Sie sind geprüft und zugelassen nach DIN 4788 Teil 3 Ausg. 04.89 und der europäischen Norm EN 298. Sie können auch an ortsfesten Warmlufterzeugern (WLE nach DIN 4794) eingesetzt werden. Die Automaten sind unterspannungssicher ausgelegt, d.h., wenn die Betriebsspannung unter den zulässigen Wert sinkt, wird der Betrieb unterbrochen resp. ein neuer Anlauf selbsttätig verhindert. Dadurch wird die Anlage auch bei extremen Spannungsabfällen nicht gefährdet. Kurzzeitige Zündfunkenüberschläge auf die Fühlerelektrode können den Automaten und seine Überwachungsfunktionen nicht beeinträchtigen.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (±5%)
Vorsicherung
10 A flink, 6 A träge
Eigenverbrauch
ca. 5 VA
Max. Belastung pro Klemme
4A
Max. Belastung total
6A
Vorzündzeit
15 sec.
Wartezeit, Nachzündzeit
keine
Sicherheitszeit nominal
5 sec.
Sicherheitszeit maximal
10 sec.
Verzögerung 2. Stufe
ca. 20 sec.
Wartezeit nach Störabschaltung
ca. 60 sec.
Zulässige Umgebungstemperatur
-20° C... +60° C
Empfindlichkeit
1.5 µA
Mind. erforderl. Ionisationsstrom
2 - 3 µA
Sondenisolation
Sonde - Masse grösser als 50 MΩ
Streukapazität
Sonde - Masse kleiner als 1000 pF
Schutzart
IP44

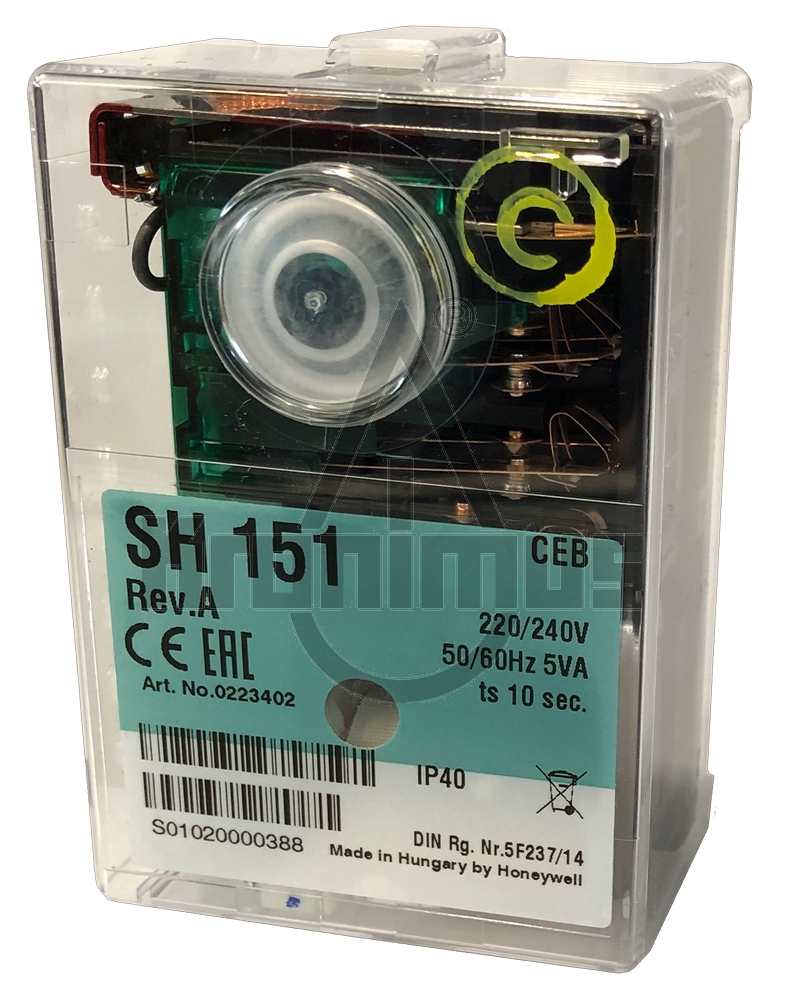

Honeywell Feuerungsautomat SH 151 13014508
Honeywell Feuerungsautomat SH 151
Sicherheitszeit ts = 10 sec.Vorspül- und Vorzündzeittv1 = ca. 12 sec.
Passed für:
V-EL01.34/51/71, V-L01.40/42/55/95,V-BL01.22/28/35

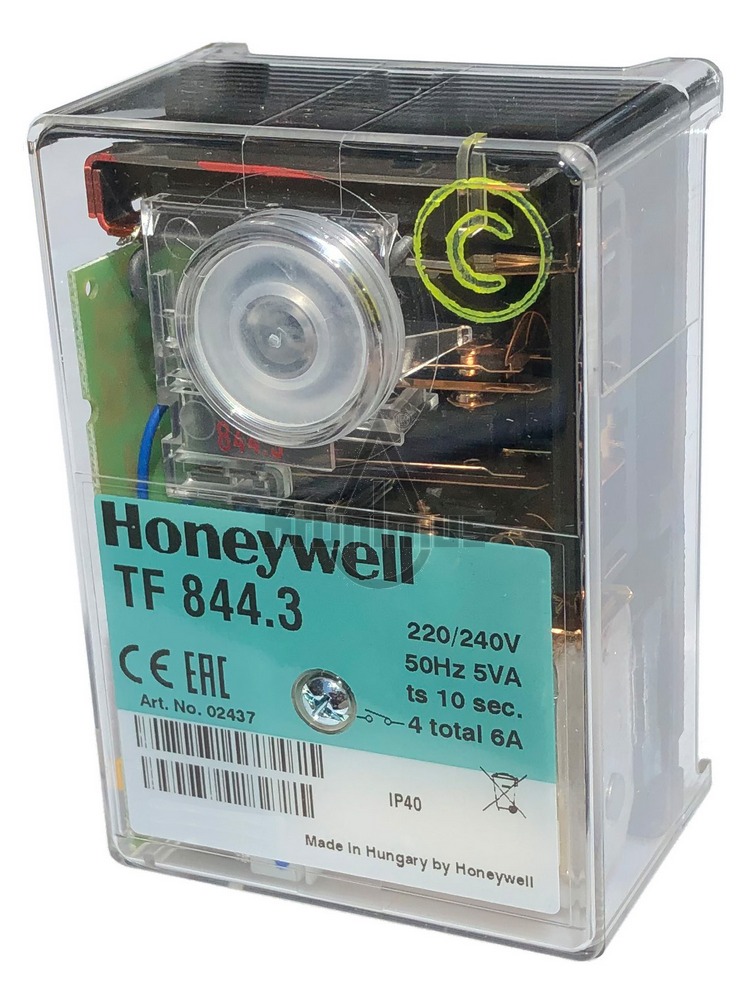

Honeywell/Satronic Feuerungsautomat TF 844.3
Für 1-oder 2 stufige Gebläsebrenner bis 30 kg/h im intermittierenden Betrieb mit oder ohne Ölvorwärmung.
Flammenfühler:
Fotowiderstand MZ 770 S
Infrarot-Flackerdetektor IRD 1010.1
UV-Flammenfühler UVD 970
Der Ölfeuerungsautomat TF 844.3 steuert und überwacht Gebläsebrenner mit Anfahrentlastung, mit oder ohne Ölvorwärmer, mit einem Ölverbrauch bis 30 kg/h (geprüft und zugelassen nach EN 230). Ein spezieller Kontakt im Feuerungsautomaten überbrückt den Freigabethermostaten des Ölvorwärmers sobald der Brenner in Betrieb und ein Flammensignal gegeben ist. Damit wird ein Unterbrechen des Betriebsablaufes infolge sinkender Öltemperatur (z.B. hohe Durchgangsleistung) verhindert. Bei einer Störabschaltung des Brenners wird auch der Ölvorwärmer spannungslos geschaltet.
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (40 - 60 Hz)
Vorsicherung
10 A flink, 6 A träge
Eigenverbrauch
ca. 5 VA
Max. Belastung pro Ausgang
Kl. B 0.5 A, cos ϕ 0.4
Kl. 3 1.5 A, cos ϕ 0.2
Kl. 4 4 A, cos ϕ 0.4
Kl. 5 0.5 A, cos ϕ 0.4
Kl. 6 4 A, cos ϕ 0.4
Kl. 7 0.1 A, cos ϕ 0.4
total
5 A, cos ϕ 0.4
Vorspülzeit
ca. 12 sec.
Vorzündzeit
ca. 12 sec.
Nachzündzeit
ca. 3-5 sec.
Sicherheitszeit
10 sec.
Wartezeit nach Störabschaltung
ca. 60 sec.
Schutzart
IP 40
Zugelassene Umgebungstemperatur
0º C... +60º C
