Infrarot-Flackerdetektor IRD

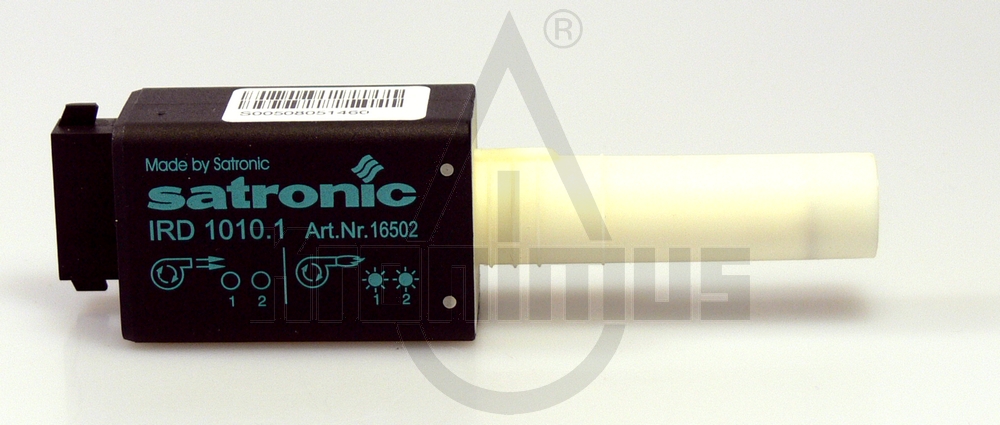

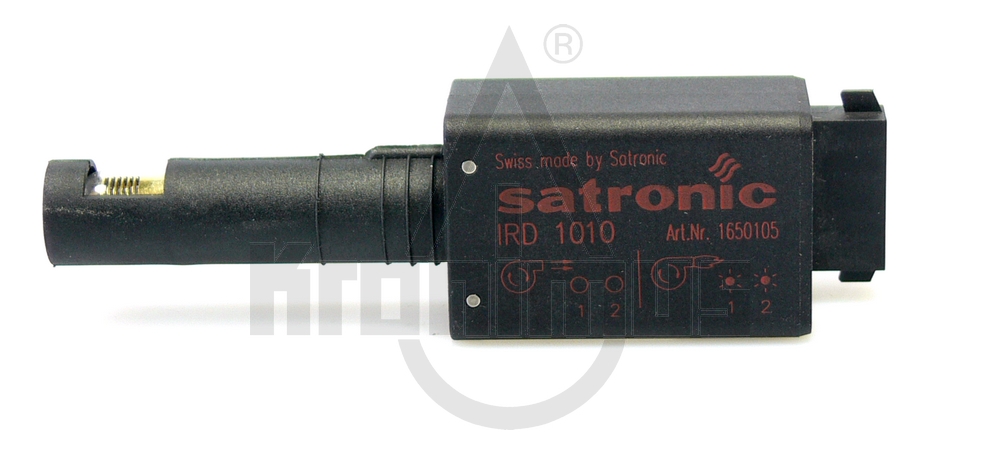

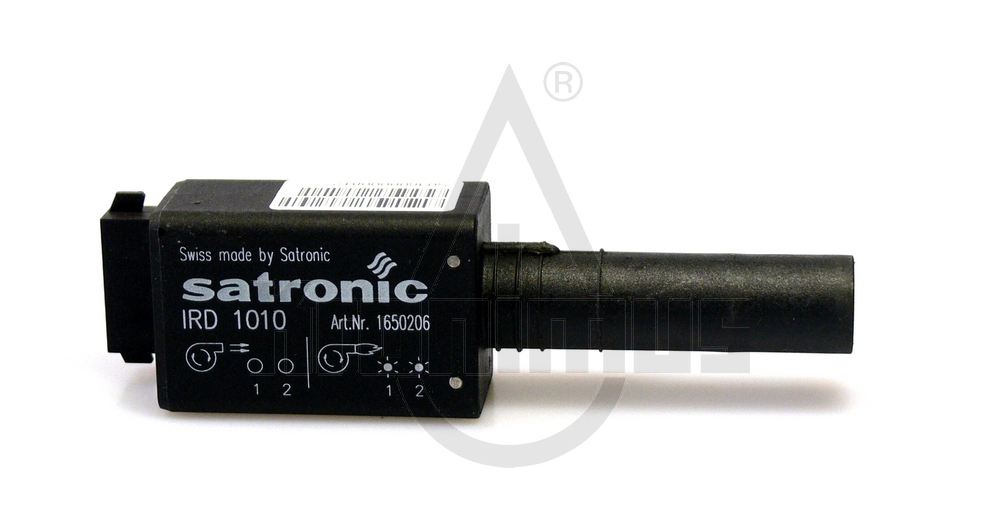

Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten.Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKO 970, 972, 974, 976, 992, 996 DMO 976 DKW 974, 976 TF 801, 802, 804, TF 830, 832, 834, 836 TF 844, 874, 876, 974, 976 MMD 900, 900.1 TTO 872, 876 MMO 872, 876 TMO 720-4 Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (50 - 60 Hz) Nennstromaufnahme  ca. 4 mA Eigenverbrauch  1 VA Umgebungstemperatur  -20° C… +60° C Schutzart  IP 41 Einbaulage  beliebig Einsatz des Fühlers  axial od. radial je nach Typ Spektralbereich  800 - 1100 nm (mit Tageslichtsperrfilter)  Maximum 950 nm Frequenzbereich  15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit  ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung)  < 3.5 s Reaktionszeit  < 0.1 s Abmeldezeit  < 1 s Zugel. klimatische Bedingungen  max. 95% bei 30° C Zugel. Temperaturbereich - Betrieb -20° C... +60° C   - Lagerung -20° C... +80° C Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird

Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten. Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKO 970, 972, 974, 976, 992, 996 DMO 976 DKW 974, 976 TF 801, 802, 804, TF 830, 832, 834, 836 TF 844, 874, 876, 974, 976 MMD 900, 900.1 TTO 872, 876 MMO 872, 876 TMO 720-4 Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (50 - 60 Hz) Nennstromaufnahme  ca. 4 mA Eigenverbrauch  1 VA Umgebungstemperatur  -20° C… +60° C Schutzart  IP 41 Einbaulage  beliebig Einsatz des Fühlers  axial od. radial je nach Typ Spektralbereich  800 - 1100 nm (mit Tageslichtsperrfilter)  Maximum 950 nm Frequenzbereich  15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit  ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung)  < 3.5 s Reaktionszeit  < 0.1 s Abmeldezeit  < 1 s Zugel. klimatische Bedingungen  max. 95% bei 30° C Zugel. Temperaturbereich - Betrieb -20° C... +60° C   - Lagerung -20° C... +80° C Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird

Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten. Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKO 970, 972, 974, 976, 992, 996 DMO 976 DKW 974, 976 TF 801, 802, 804, TF 830, 832, 834, 836 TF 844, 874, 876, 974, 976 MMD 900, 900.1 TTO 872, 876 MMO 872, 876 TMO 720-4 Technische Daten:   Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (50 - 60 Hz) Nennstromaufnahme  ca. 4 mA Eigenverbrauch  1 VA Umgebungstemperatur  -20° C… +60° C Schutzart  IP 41 Einbaulage  beliebig Einsatz des Fühlers  axial od. radial je nach Typ Spektralbereich  800 - 1100 nm (mit Tageslichtsperrfilter)  Maximum 950 nm Frequenzbereich  15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit  ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung)  < 3.5 s Reaktionszeit  < 0.1 s Abmeldezeit  < 1 s Zugel. klimatische Bedingungen  max. 95% bei 30° C Zugel. Temperaturbereich - Betrieb -20° C... +60° C   - Lagerung -20° C... +80° C Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird

Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten. Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKO 970, 972, 974, 976, 992, 996 DMO 976 DKW 974, 976 TF 801, 802, 804, TF 830, 832, 834, 836 TF 844, 874, 876, 974, 976 MMD 900, 900.1 TTO 872, 876 MMO 872, 876 TMO 720-4 Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (50 - 60 Hz) Nennstromaufnahme  ca. 4 mA Eigenverbrauch  1 VA Umgebungstemperatur  -20° C… +60° C Schutzart  IP 41 Einbaulage  beliebig Einsatz des Fühlers  axial od. radial je nach Typ Spektralbereich  800 - 1100 nm (mit Tageslichtsperrfilter)  Maximum 950 nm Frequenzbereich  15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit  ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung)  < 3.5 s Reaktionszeit  < 0.1 s Abmeldezeit  < 1 s Zugel. klimatische Bedingungen  max. 95% bei 30° C Zugel. Temperaturbereich - Betrieb -20° C... +60° C   - Lagerung -20° C... +80° C Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird

Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten. Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKO 970, 972, 974, 976, 992, 996 DMO 976 DKW 974, 976 TF 801, 802, 804, TF 830, 832, 834, 836 TF 844, 874, 876, 974, 976 MMD 900, 900.1 TTO 872, 876 MMO 872, 876 TMO 720-4 Technische Daten:   Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (50 - 60 Hz) Nennstromaufnahme  ca. 4 mA Eigenverbrauch  1 VA Umgebungstemperatur  -20° C… +60° C Schutzart  IP 41 Einbaulage  beliebig Einsatz des Fühlers  axial od. radial je nach Typ Spektralbereich  800 - 1100 nm (mit Tageslichtsperrfilter)  Maximum 950 nm Frequenzbereich  15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit  ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung)  < 3.5 s Reaktionszeit  < 0.1 s Abmeldezeit  < 1 s Zugel. klimatische Bedingungen  max. 95% bei 30° C Zugel. Temperaturbereich - Betrieb -20° C... +60° C   - Lagerung -20° C... +80° C Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird

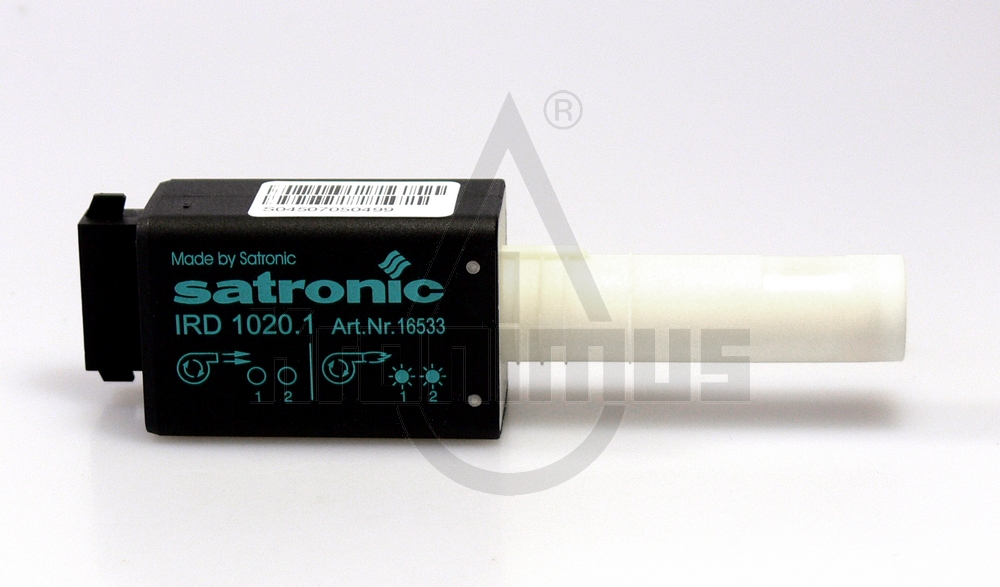

Flammenüberwachungseinrichtung für Öl- und Gasflammen mit Sicherheitsschalter Der Detektor IRD 1020 wird zur Überwachung einer Gas oder Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Gasfeuerungsautomaten. Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels. Das Befestigungssystem ist gem. EN 298 so ausgeführt, dass sich der Fühler abschaltet, wenn er aus dem Halter entfernt wird. Der IRD 1020 ersetzt den Typ IRD 920. Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden: DKG 972 DLG 974, 976 DMG 970, 971, 972, 973 TFI 812.2 MMI 810, 811, 812, 815, 816, 962 MMG 810, 811, 816, TMG 740-2, 740-3 SGU 930, 930i Technische Daten: Betriebsspannung 220 / 240 V (-15... +10%)    50 Hz (±5% Nennstromaufnahme ca. 4 mA Eigenverbrauch ca. 5 VA Spektralbereich 800 - 1100 nm (mit Tageslichtsperrfilter) Maximum 950 nm Frequenzbereich 15 Hz... 250 Hz (-12 dB) Einstellbereich Empfindlichkeit ca. 1 : 20 (26 dB) Einschaltverzögerung   (nach Anlegen der Betriebsspannung) < 3.5 s Reaktionszeit < 0.1 s Abmeldezeit < 1 s
