Gasfeuerungsautomaten TFI, MMI

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Der Automat MMI 810.1 Mod. 13 sind auch einsetzbar für Brenner an ortsfesten Warmlufterzeugern (WLE nach DIN 4794). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 13    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 6 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 3,5 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 3   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  2   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 5 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 3 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 6 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

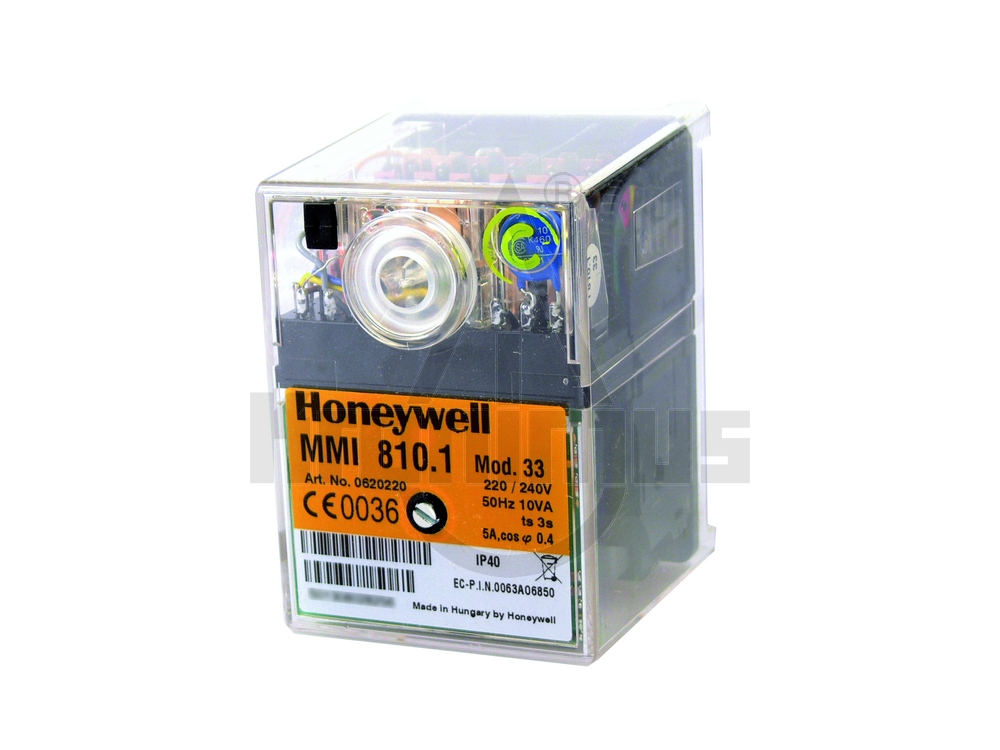

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Der Automat MMI 810.1 Mod. 33 ist auch einsetzbar für Brenner an ortsfesten Warmlufterzeugern (WLE nach DIN 4794). Verschiedene Typen- und Modellbezeichnungen unterscheiden die Automaten teilweise in den Programmzeiten sowie für die unterschiedlichen Ländernormen. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 33    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 6 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 24   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 6 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 3 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 10 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

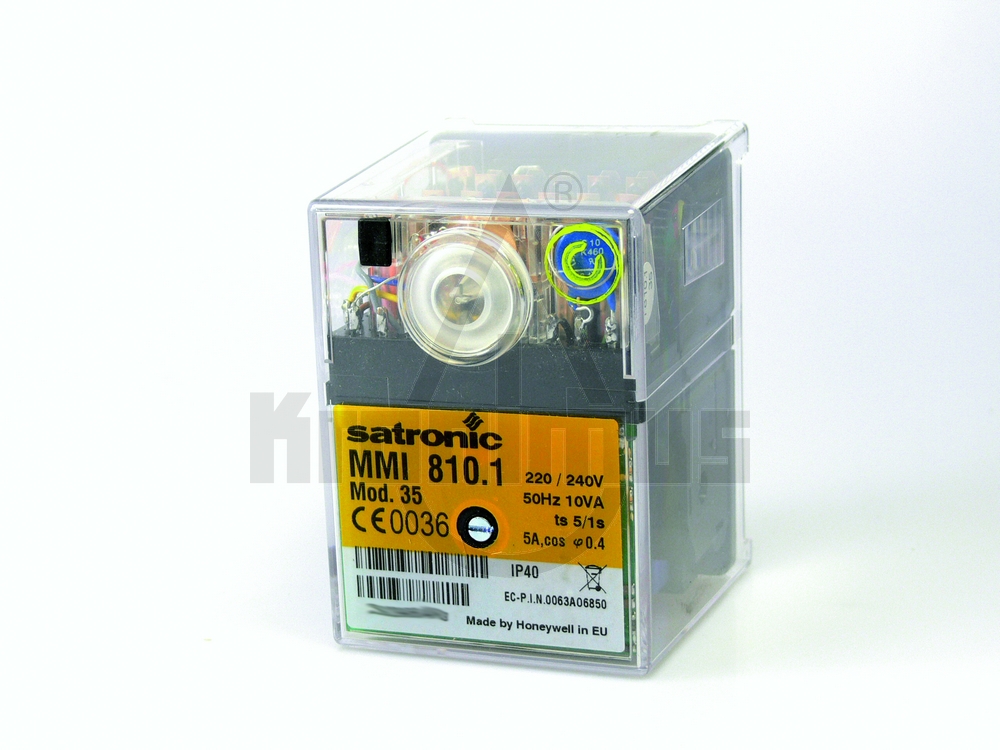

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Der Automat MMI 810.1 Mod. 35 sind auch einsetzbar für Brenner an ortsfesten Warmlufterzeugern (WLE nach DIN 4794). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 35    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 6 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 24   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 8 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 5 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 10 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 43    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 6 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 40   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 6 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 3 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 10 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

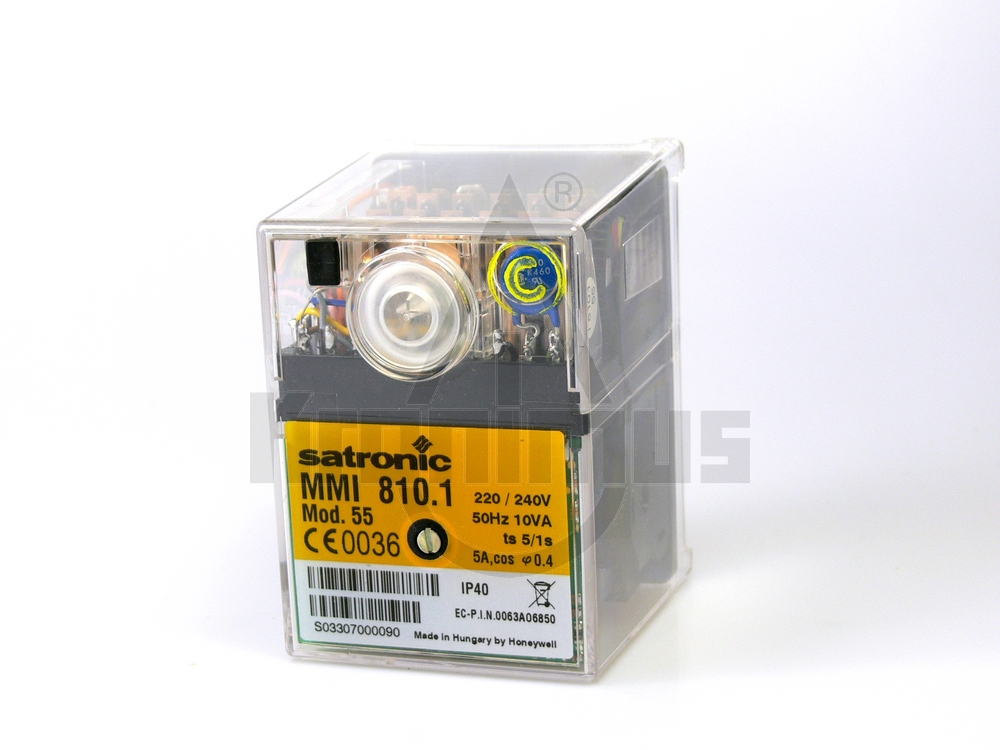

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Verschiedene Typen- und Modellbezeichnungen unterscheiden die Automaten teilweise in den Programmzeiten sowie für die unterschiedlichen Ländernormen. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 55    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 17 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 20   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  15   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 20 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 5 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 10 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 810 Mod. 40-34    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   überwachte Vorspülzeit tv1 34 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   Vorzündzeit ca.  tvz  5   Kl. 4, B 2 A, cos ϕ 0.4   Zündzeit total ca. tz 10   Kl. 5, 6 1 A, cos ϕ 0.4   Sicherheitszeit  ts 5 Max. Belastung total  5 A, cos ϕ 0.4         Empfindlichkeit Verstärker  1 μA         Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

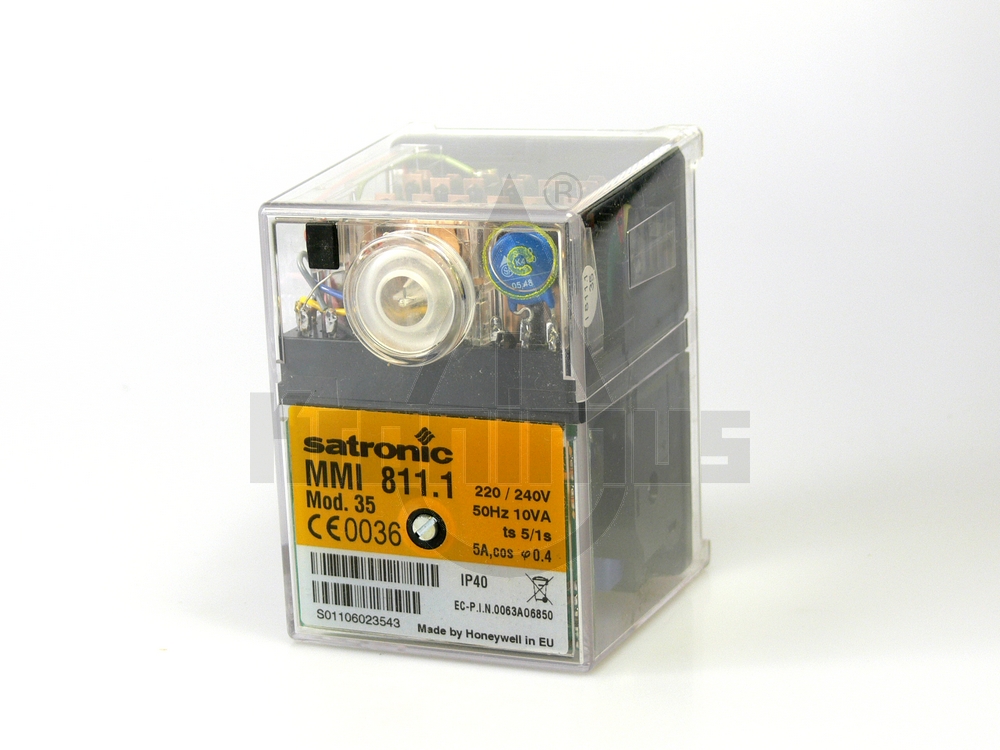

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 811 Mod. 35    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 6 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 24   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 8 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 5 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 10 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

Für Gasgebläse- und Kombibrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 811 Mod. 63    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 6 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 5 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 55   Kl. 4, B 2 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3   Kl. 5, 6 1 A, cos ϕ 0.4   Zündzeit total ca. tz 5,5 Max. Belastung total  5 A, cos ϕ 0.4   Sicherheitszeit  ts 3 Empfindlichkeit Verstärker  1 μA   Verzögerung 2. Stufe ca. tv2 6 Min. erforderlicher Ionisationsstrom  5 μA         Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

Für Gasgebläsebrenner 2-stufig Anschlussmöglichkeit für Luftklappensteuerung Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI 813.1 steuert und überwacht Gasgebläsebrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Er ist 1- oder 2-stufig einsetzbar. Mit dem Anschluss eines Stellantriebes für die Luftklappensteuerung ist ein 2-stufiger Brennerbetrieb mit zwei Brennstoffventilen, ein 2-stufig gleitender Betrieb mit einem Brennstoffventil oder ein modulierender Betrieb möglich. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 813 Mod. 23    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 9 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 10 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 34   Kl. 4, B 2 A, cos ϕ 0.4   LK-Auf-Befehl in Vorspülung ca tlk 36,5   Kl. 5, 6 1 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3 Max. Belastung total  5 A, cos ϕ 0.4   Zündzeit total ca. tz 6 Empfindlichkeit Verstärker  1 μA   Sicherheitszeit  ts 3 Min. erforderlicher Ionisationsstrom  5 μA   Verzögerung Klemme 6 ca. tv2 6 Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

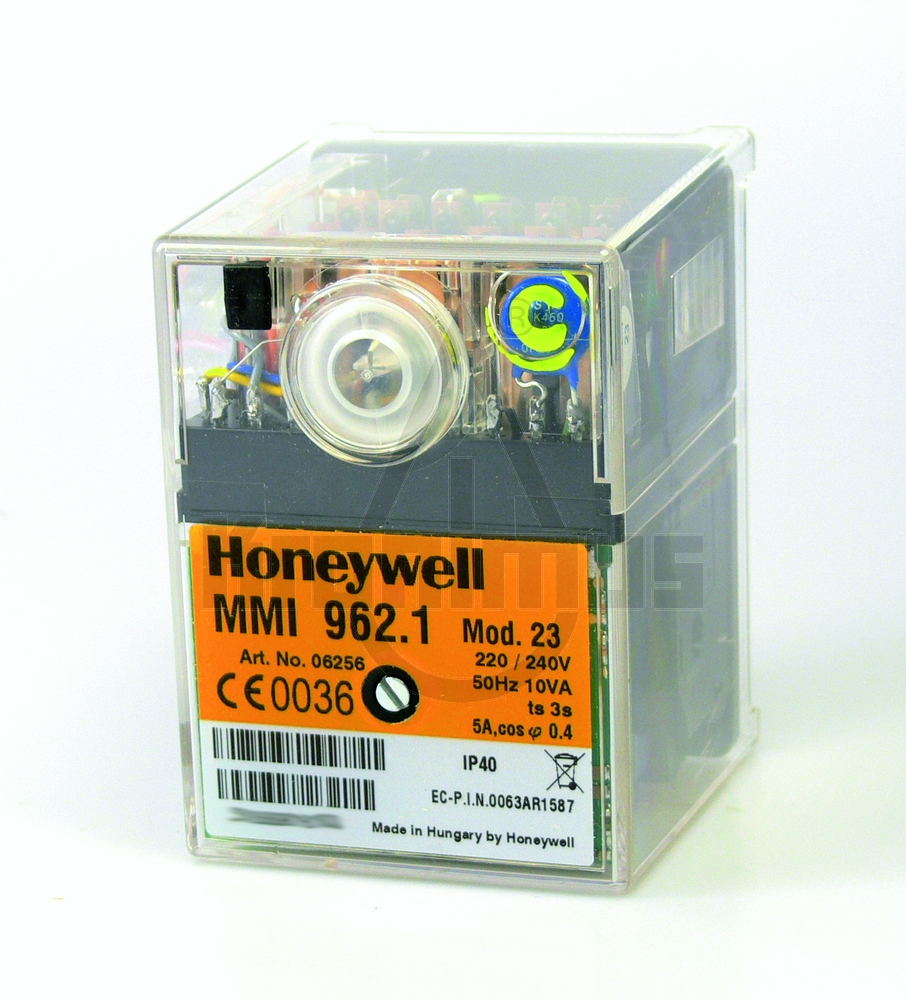

Für Gasgebläsebrenner Anschluss für Luftklappensteuerung Integrierte Fernrückstellung Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Der Feuerungsautomat MMI 962.1 steuert und überwacht Gasgebläsebrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298). Die Unterspannungserkennung erfolgt entsprechend den einschlägigen Vorschriften. Mit dem Anschluss eines Stellantriebes für die Luftklappensteuerung ist ein 2-stufiger Brennerbetrieb mit zwei Brennstoffventilen oder ein 2-stufig gleitender Betrieb mit einem Brennstoffventil möglich. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   Schaltzeiten MMI 962 Mod. 23    (sec.)   50 Hz (±5%)         Vorsicherung  10 A flink, 6 A träge   Wartezeit Start ca. tw 8 Eigenverbrauch  ca. 10 VA   Max. Reaktionszeit für Luftwächter  tlw 15 Max. Belastung pro Ausgang Kl.3 2 A, cos ϕ 0.2   überwachte Vorspülzeit tv1 30   Kl. 4, B 2 A, cos ϕ 0.4   LK-Auf-Befehl in Vorspülung ca tlk 38   Kl. 5, 6 1 A, cos ϕ 0.4   Vorzündzeit ca.  tvz  3 Max. Belastung total  5 A, cos ϕ 0.4   Zündzeit total ca. tz 6,6 Empfindlichkeit Verstärker  1 μA   Sicherheitszeit  ts 3 Min. erforderlicher Ionisationsstrom  5 μA   Verzögerung Klemme 6 ca. tv2 8 Wartezeit für Entstörung keine         Zulässige Umgebungstemperatur  -20° C... +60° C         Schutzart  IP44

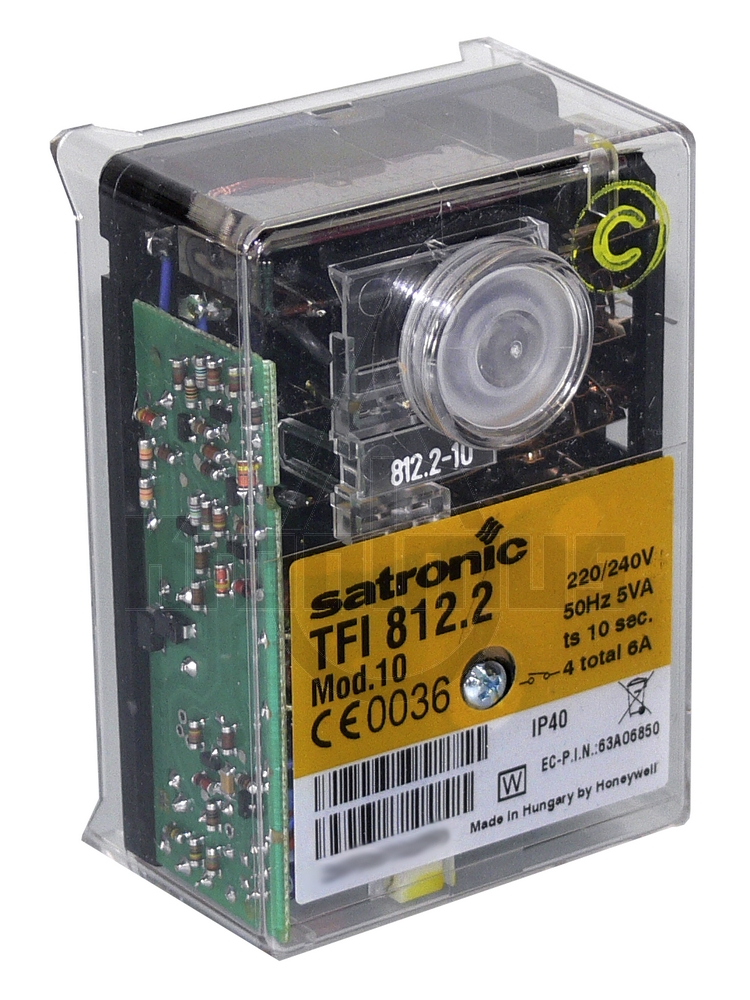

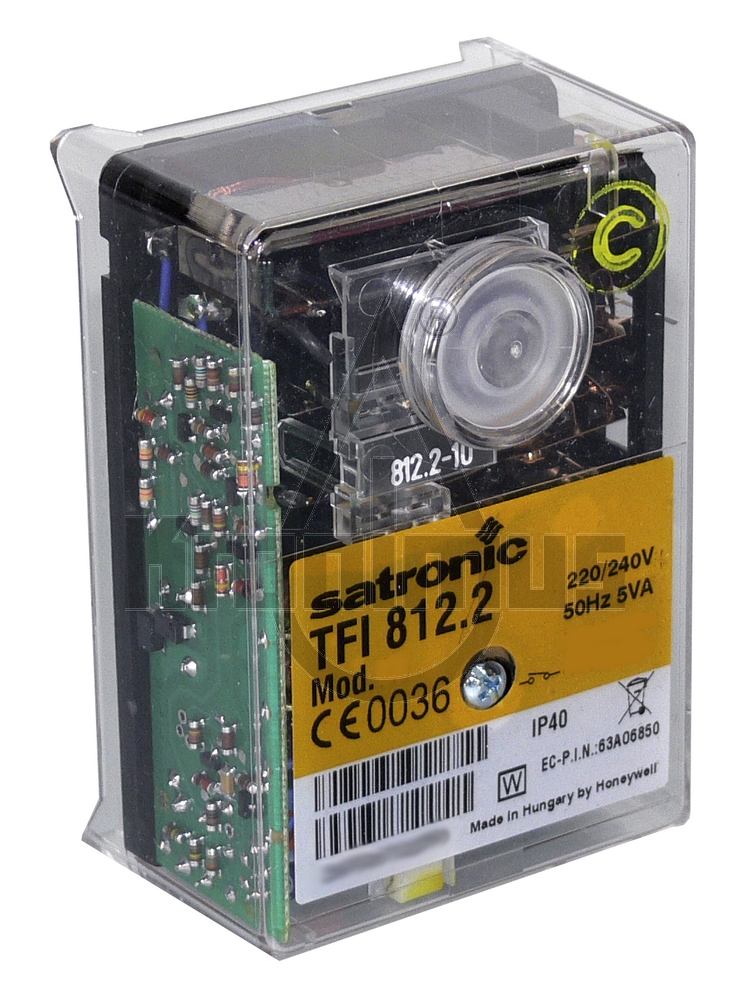

Für atmosphärische Gasbrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Die Gasfeuerungsautomaten TFI 812.2 steuern und überwachen atmosphärische Gasbrenner. Sie sind geprüft und zugelassen nach DIN 4788 Teil 3 Ausg. 04.89 und der europäischen Norm EN 298. Sie können auch an ortsfesten Warmlufterzeugern (WLE nach DIN 4794) eingesetzt werden. Die Automaten sind unterspannungssicher ausgelegt, d.h., wenn die Betriebsspannung unter den zulässigen Wert sinkt, wird der Betrieb unterbrochen resp. ein neuer Anlauf selbsttätig verhindert. Dadurch wird die Anlage auch bei extremen Spannungsabfällen nicht gefährdet. Kurzzeitige Zündfunkenüberschläge auf die Fühlerelektrode können den Automaten und seine Überwachungsfunktionen nicht beeinträchtigen. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (±5%) Vorsicherung  10 A flink, 6 A träge Eigenverbrauch  ca. 5 VA Max. Belastung pro Klemme 4A Max. Belastung total  6A Vorzündzeit  10 sec. Wartezeit, Nachzündzeit  keine Sicherheitszeit nominal  10 sec. Sicherheitszeit maximal  20 sec.  Verzögerung 2. Stufe  ca. 20 sec. Wartezeit nach Störabschaltung  ca. 60 sec. Zulässige Umgebungstemperatur  -20° C... +60° C Empfindlichkeit  1.5 µA Mind. erforderl. Ionisationsstrom  2 - 3 µA Sondenisolation  Sonde - Masse grösser als 50 MΩ Streukapazität  Sonde - Masse kleiner als 1000 pF Schutzart  IP44

Für atmosphärische Gasbrenner 2-stufig Flammenfühler: Ionisationssonde Infrarot-Flackerdetektor Die Gasfeuerungsautomaten TFI 812.2 steuern und überwachen atmosphärische Gasbrenner. Sie sind geprüft und zugelassen nach DIN 4788 Teil 3 Ausg. 04.89 und der europäischen Norm EN 298. Sie können auch an ortsfesten Warmlufterzeugern (WLE nach DIN 4794) eingesetzt werden. Die Automaten sind unterspannungssicher ausgelegt, d.h., wenn die Betriebsspannung unter den zulässigen Wert sinkt, wird der Betrieb unterbrochen resp. ein neuer Anlauf selbsttätig verhindert. Dadurch wird die Anlage auch bei extremen Spannungsabfällen nicht gefährdet. Kurzzeitige Zündfunkenüberschläge auf die Fühlerelektrode können den Automaten und seine Überwachungsfunktionen nicht beeinträchtigen. Technische Daten: Betriebsspannung  220 / 240 V (-15... +10%)   50 Hz (±5%) Vorsicherung  10 A flink, 6 A träge Eigenverbrauch  ca. 5 VA Max. Belastung pro Klemme 4A Max. Belastung total  6A Vorzündzeit  15 sec. Wartezeit, Nachzündzeit  keine Sicherheitszeit nominal  5 sec. Sicherheitszeit maximal  10 sec.  Verzögerung 2. Stufe  ca. 20 sec. Wartezeit nach Störabschaltung  ca. 60 sec. Zulässige Umgebungstemperatur  -20° C... +60° C Empfindlichkeit  1.5 µA Mind. erforderl. Ionisationsstrom  2 - 3 µA Sondenisolation  Sonde - Masse grösser als 50 MΩ Streukapazität  Sonde - Masse kleiner als 1000 pF Schutzart  IP44
