2.11 Thermostate

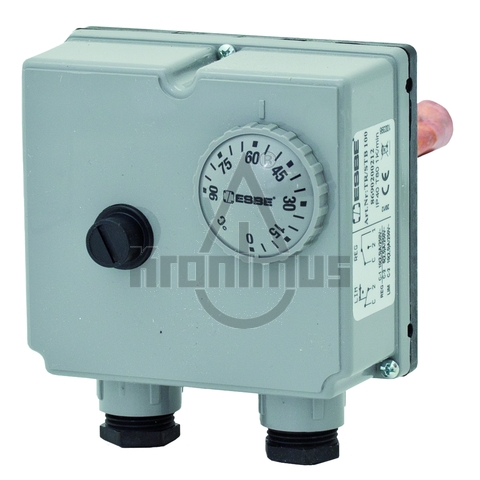

Esbe Doppelthermostat TIB 121
Das ESBE TIB121 ist sowohl Sicherheitstemperaturbegrenzer (STB) als auch Temperaturregler (TR) und besteht aus Temperaturfühlern, die mit Schaltern verbunden sind. Das Gerät dient zur Regulierung der Wassertemperatur im Heizsystem über TR (EIN/AUS-Prinzip) und ist mit einem Knopf zur einfachen Temperatureinstellung ausgestattet. Das STB ist ein Sicherheitsthermostat zum Ausschalten des Heizsystems im Fall eines unkontrollierten Temperaturanstiegs. Die Rücksetzung muss manuell erfolgen
TECHNISCHE DATEN
Regelbereich: 0 – 90 ±3 °C
Grenztemperatur: 90 -110 °C, Fest 110 °C +0/-6 °C

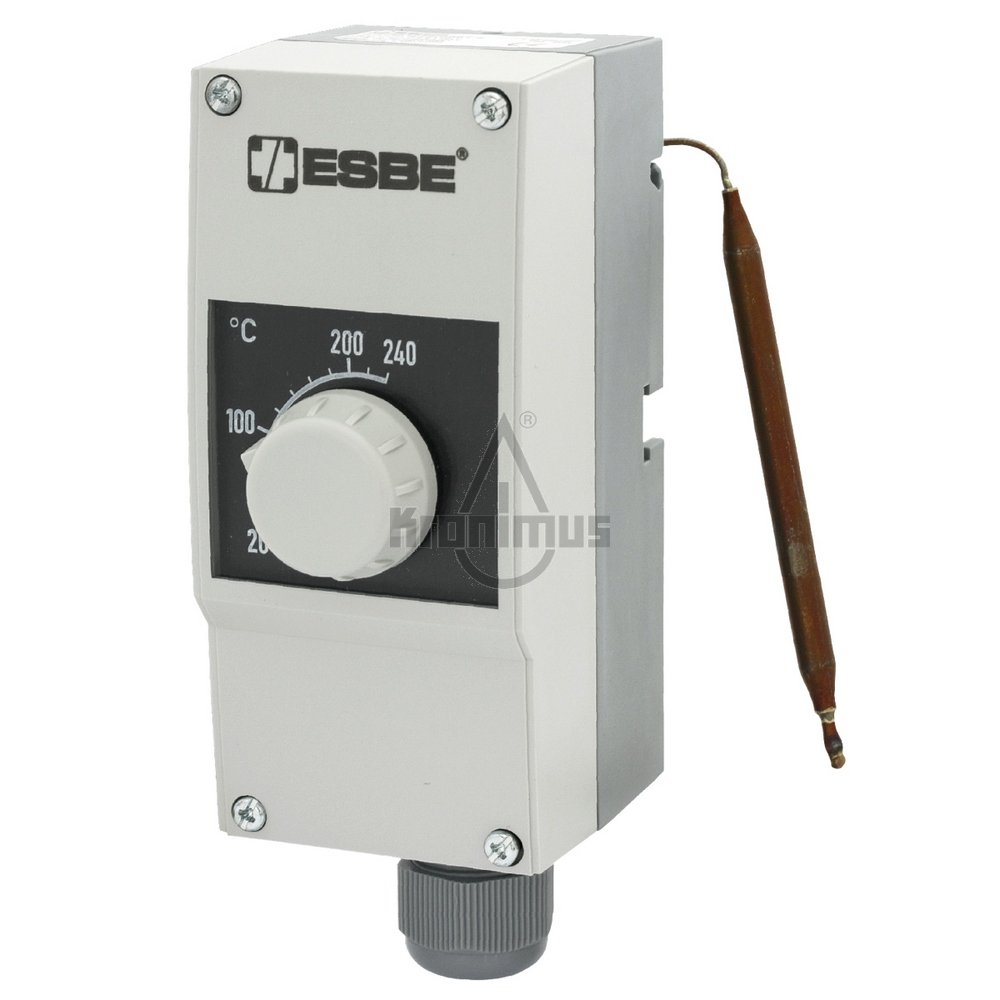

ESBE Rauchgasthermostat CTF 151 20 - 240°C
Die Modellreihe CTF150 wird üblicherweise zur Ein-/Ausschaltung von Zirkulationspumpen und Ladegruppen eingesetzt. Das Rauchgasthermostat besteht aus einem Temperaturfühler, der an eine Schalteinheit angeschlossen ist. Mit dem Schalter wird die Stromzufuhr zu einer Umwälzpumpe oder einer Ladegruppe mit integrierter Umwälzpumpe eingestellt. Der Temperaturfühler kann entweder direkt an der Außenseite der Rauchgasleitung oder in der Rauchgasleitung mit Hilfe der Tauchtasche der Modellreihe CTF851 montiert werden. Die Schalteinheit kann einfach an der Wand montiert werden.
Technische Daten
Umgebungstemperatur
Lagerung:
-30°C bis +50°C
Verwendung:
0°C bis +50°C
Kontaktbelastbarkeit
Öffner:
16(2,5)A 230 VAC
Schließer:
6,3(2,5)A 230 VAC
min.:
24V AC/DC, 100mA
Auslegung
Temperaturfühler:
Ø6 mm x 96 mm
Leitung:
Ø1,5 mm x 1500 mm
Tauchtasche:
Ø8 mm x 0,75 mm, Länge 100 mm
Material
Gehäusedeckel:
Kunststoff ABS
Gehäuse:
Kunststoff PA (verstärkt)
Temperatursensor:
Edelstahl (CrNi, 1.4301)
Temperatursensor Isolierung:
Kunststoff, PVC-Schlauch
Tauchtasche:
Edelstahl (CrNi, 1.4571)
Schutzart:
IP54 (EN 60529)
Hysterese:
7% des Skalenbereichs

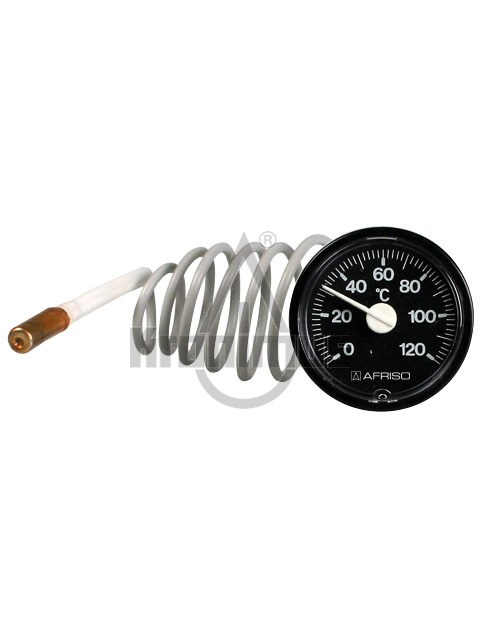

Fernthermometer TC 50/100
Heizung und Sanitär, z. B. Kessel, Warmwassererzeuger, Pufferspeicher.
Nenngröße Ø
52 mm
Anzeigebereich
0/120 °C
Genauigkeit/Prüfpunkt
50 °C = ± 3 °C
Messprinzip
Flüssigkeitsfüllung
Temperatureinsatzbereich
Medium: Skalenendwert
Umgebung: Tmax = +70 °C
Betriebdruck
Drucklos
Schutzart
IP 32 (EN 60529)
Anschluss
Axial, mit Cu-Kapillarleitung
Fühler: ø 6 x 30 mm, Cu, 1.500 mm
Fernthermometer TEE 48/150
Heizung und Sanitär, z. B. Kessel, Warmwassererzeuger, Pufferspeicher.
Nenngröße Ø
45 x 45 mm
Anzeigebereich
0/120 °C
Genauigkeit/Prüfpunkt
50 °C = ± 3 °C
Messprinzip
Flüssigkeitsfüllung
Temperatureinsatzbereich
Medium: Skalenendwert
Umgebung: Tmax = +70 °C
Betriebdruck
Drucklos
Schutzart
IP 32 (EN 60529)

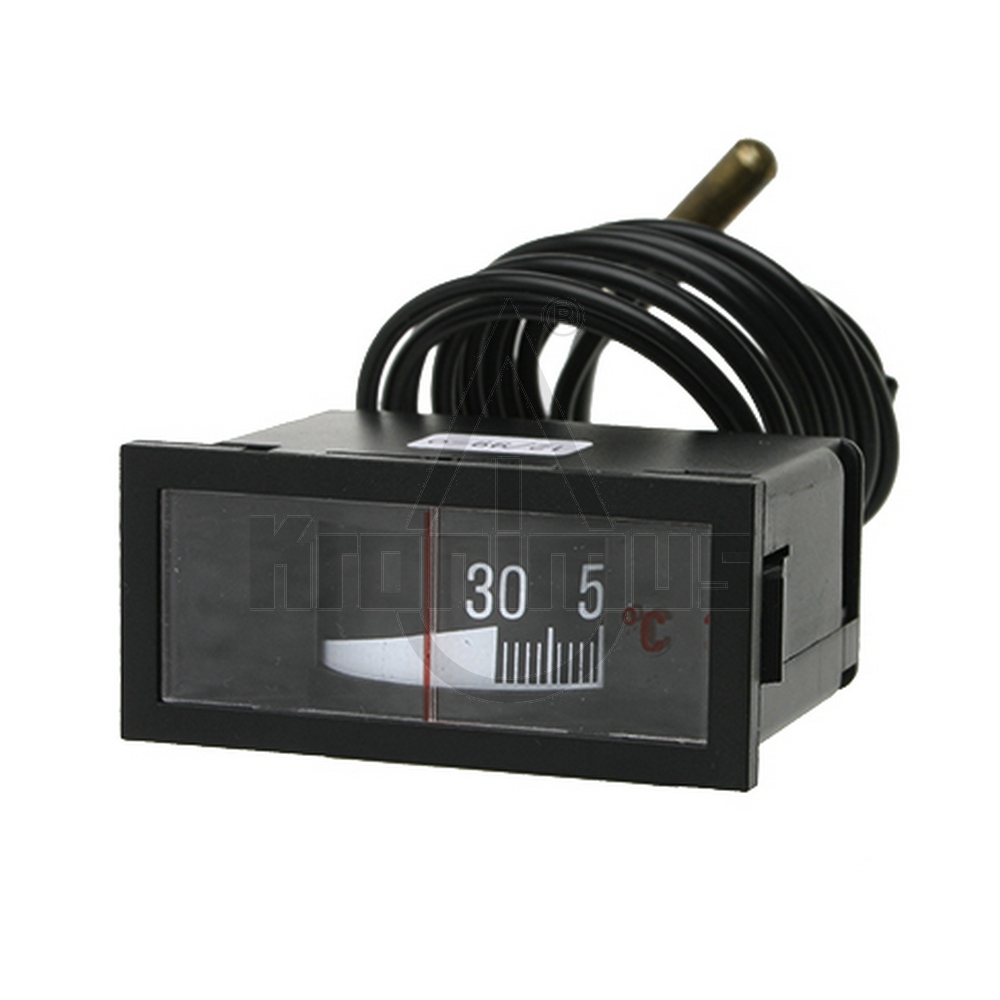

Fernthermometer TEF 64/31
Heizung und Sanitär, z. B. Kessel, Warmwassererzeuger, Pufferspeicher.
Nenngröße Ø
58 x 25 mm
Anzeigebereich
0/120 °C
Genauigkeit/Prüfpunkt
50 °C = ± 3 °C
Messprinzip
Flüssigkeitsfüllung
Temperatureinsatzbereich
Medium: Skalenendwert
Umgebung: Tmax = +70 °C
Betriebdruck
Drucklos
Schutzart
IP 32 (EN 60529)
Anschluss
Axial, mit Cu-Kapillarleitung
Fühler: ø 6 x 30 mm, Cu, 1.500 mm
Fernthermometer TER 40/150
Heizung und Sanitär, z. B. Kessel, Warmwassererzeuger, Pufferspeicher.
Nenngröße Ø
40 mm
Anzeigebereich
0/120 °C
Genauigkeit/Prüfpunkt
50 °C = ± 3 °C
Messprinzip
Flüssigkeitsfüllung
Temperatureinsatzbereich
Medium: Skalenendwert
Umgebung: Tmax = +70 °C
Betriebdruck
Drucklos
Schutzart
IP 32 (EN 60529)
Anschluss
Axial, mit Cu-Kapillarleitung
Fühler: ø 6 x 30 mm, Cu, 1.500 mm

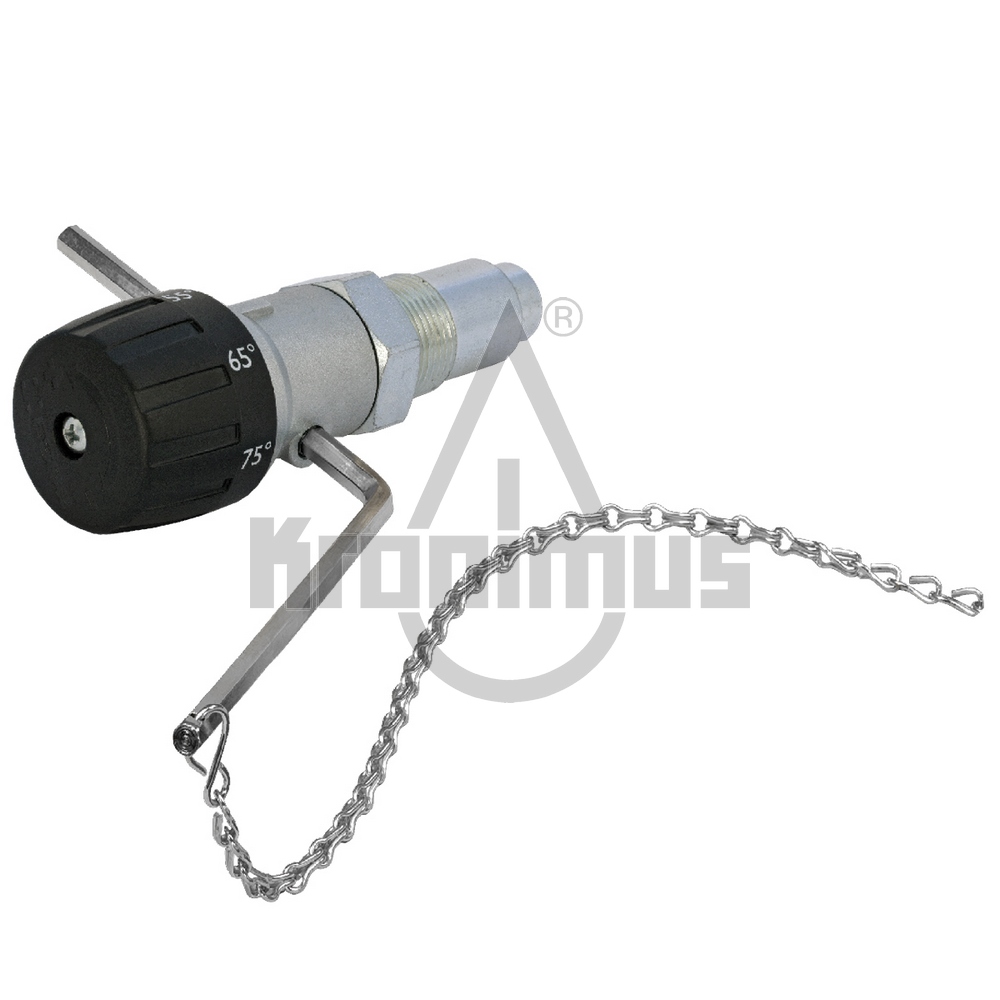

Feuerungsregler 3/4" kpl. mit Kette
Die Modellreihe ATA200 ist ein Steuergerät zur Temperaturregelung in Kesseln für feste Brennstoffe. Der Temperaturfühler erfasst die Temperatur und regelt die Position der Frischluftklappe und damit der Verbrennungsluftzufuhr über ein Hebelgestänge und eine Kette. Der Verbrennungsregler ist innerhalb der Betriebsbereiche von 35-95°C und 60-95°C einstellbar. Der Verbrennungsregler ist durch eine Tauchhülse mit Gewinde direkt an den Zulauf des Kessels angeschlossen.
Technische Daten
Max. Betriebstemperatur:
100 °C
Hubkraft:
10 N
Hub:
55 mm
Kettenlänge:
1.6 m
Anschluss:
Außengewinde: ISO 228/1
Konformität:
PED 2014/68/EU, Artikel 4.3

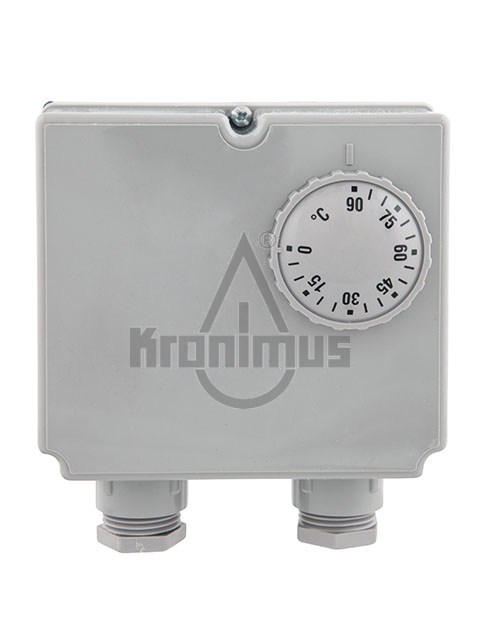

Gehäuse-Anlegethermostat GAT/7HC innenliegende Verstellung, 20/90°C
Anlegethermostat zur Spannbandbefestigung an Rohren von 16 bis 100 mm Durchmesser.
Wesentliches Element der Anlegethermostate ist ein Bimetallstreifen (Verbund aus zwei Metallen mit unterschiedlichem Wärmeausdehnungskoeffizient). Bei Temperaturänderung biegt sich der Streifen, durch die dabei wirkende Kraft wird der elektrische Schaltvorgang ausgelöst.
Technische Daten:
Typ
GAT/7HC: Innen verstellbar
Arbeitsbereich
20/90 °C
Toleranz
+2K/-8K
Schaltdifferenz
∆T 8±3K
Einstellung
Fühlerelement
Bimetall
Temperatureinsatzbereich
Gehäuse: Max. 85 °C
Gehäuse
Oberteil: Kunststoff (PVC), grau (RAL 7035)
Grundplatte: Stahlblech, verzinkt
Kabeleinführung
Kunststoff (PVC), grau (RAL 7040)
M 20 x 1,5
Gehäuseschutzart
IP 20 (EN 60529)
Ansprechzeit
1K/Minute
Elektrischer Schaltkontakt
Wechsler
Kontaktbelastung
NC 16(2,5)A 250 V AC
NO 2,5A 250 V A
Gehäuse-Anlegethermostat GAT/7RC außenliegende Verstellung, 20/90°C
Anlegethermostat zur Spannbandbefestigung an Rohren von 16 bis 100 mm Durchmesser.
Wesentliches Element der Anlegethermostate ist ein Bimetallstreifen (Verbund aus zwei Metallen mit unterschiedlichem Wärmeausdehnungskoeffizient). Bei Temperaturänderung biegt sich der Streifen, durch die dabei wirkende Kraft wird der elektrische Schaltvorgang ausgelöst.
Technische Daten:
Typ
GAT/7RC: Außen verstellbar
Arbeitsbereich
20/90 °C
Toleranz
+2K/-8K
Schaltdifferenz
∆T 8±3K
Fühlerelement
Bimetall
Temperatureinsatzbereich
Gehäuse: Max. 85 °C
Gehäuse
Oberteil: Kunststoff (PVC), grau (RAL 7035)
Grundplatte: Stahlblech, verzinkt
Kabeleinführung
Kunststoff (PVC), grau (RAL 7040)
M 20 x 1,5
Gehäuseschutzart
IP 20 (EN 60529)
Ansprechzeit
1K/Minute
Elektrischer Schaltkontakt
Wechsler
Kontaktbelastung
NC 16(2,5)A 250 V AC
NO 2,5A 250 V A
Gehäuse-Doppelthermostat GDT/8HR, 0/90°-30/120°C
Gehäuse-Doppelthermostat mit Tauchhülse. Wahlweise mit zwei Temperatur-Regelthermostaten (TRT) für die Regelung von Heiz- und Kühlprozessen in industriellen und hausbetriebstechnischen Anlagen.
Der Anwendungsbereich erstreckt sich über die gesamte Wärme- und Verfahrenstechnik. Die am Fühler gemessene Temperatur bewirkt eine Volumenänderung der Messflüssigkeit. Durch die dabei wirkende Kraft wird der elektrische Schaltvorgang ausgelöst. Das Schutzrohr erlaubt den direkten Einbau in druckdichte Behälter.
Technische Daten:
Typ
GDT/8HR
Arbeitsbereich/Schaltpunkt
0/90 °C – 30/120 °C
Toleranz
+0K/-6K bei 20 °C
Schaltdifferenz
∆T 4±1K
Einstellung
außen und innen verstellbar
Fühlerelement
Flüssigkeitsgefüllt
ø 16 mm, Profiltauchhülse 100 mm
Temperatureinsatzbereich
Fühler: Max. 125 °C
Gehäuse: Max. 80 °C
Prozessdruck
Max. 4 bar
Fühler
Kupfer
Gehäuse
Kunststoff (PVC), grau (RAL 7035)
Kabeleinführung
Kunststoff (PVC), grau (RAL 7040)
M 20 x 1,5
Gehäuseschutzart
IP 40 (EN 60529)
Zeitkonstante
DIN geprüft
DIN EN 14597:2012-09
Registriernummer TR/STB 1231
Elektrischer Schaltkontakt
2 x Wechsler
Kontaktbelastung
NC 10(2,5)A 250 V AC
NO 6(2,5)A 250 V AC

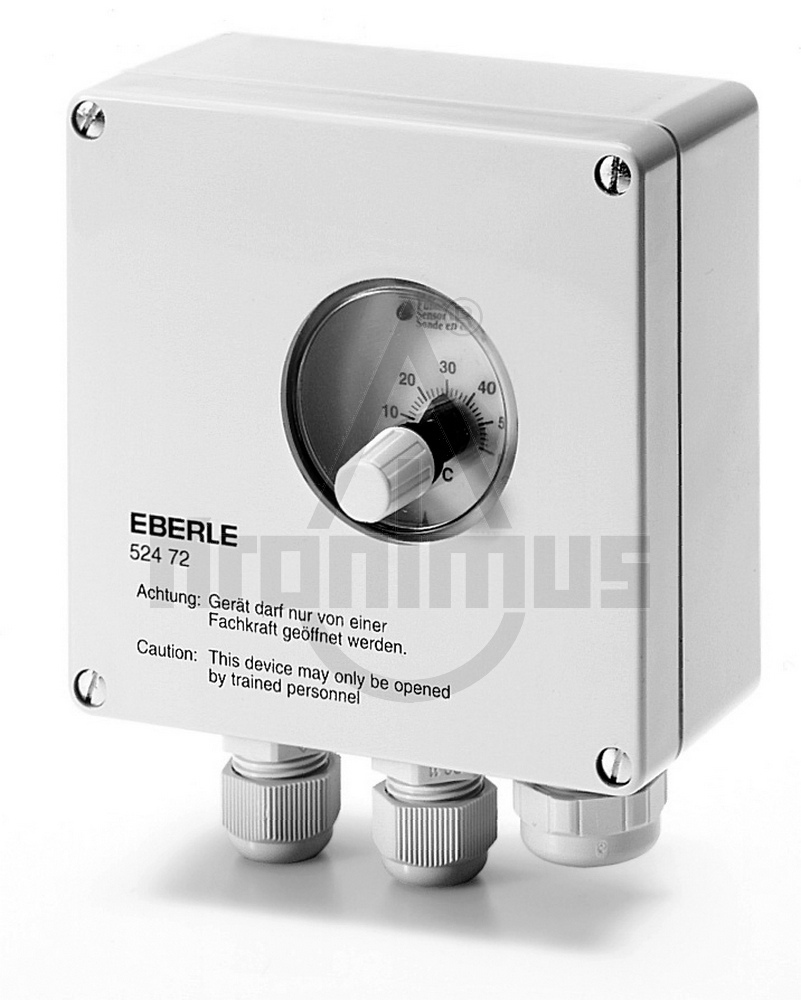

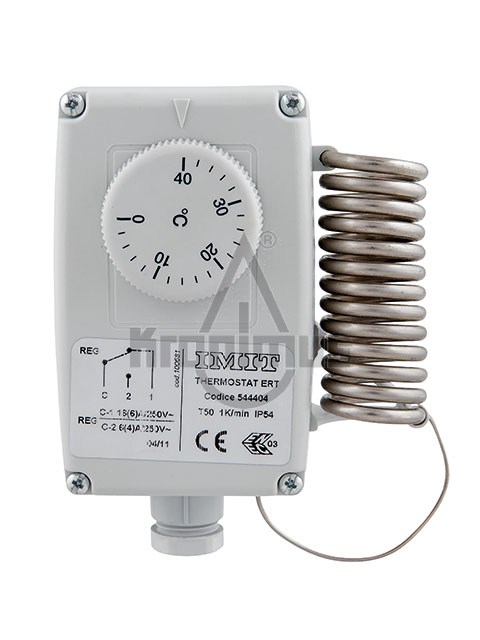

Gehäuse-Raumthermostat GRT/7RT, 0/40°C
Gehäuse-Raumthermostat für den Einsatz in Gewächshäusern, Feuchträumen und in der Tieraufzucht, von außen einstellbar
Technische Daten:
Arbeitsbereiche
0/40 °C
Toleranz
Tmin ±3 K – Tmax ±2 K
Schaltdifferenz
2 K ±1 K
Fühlerelement
Flüssigkeitsgefüllt
Gehäuse
PVC, grau
Gehäuseschutzart
IP 55
Elektrische Anschlüsse
Kabelverschraubung PG 11
Kontaktbelastung
K1 16 (4) A 250V AC
K1-2 06 (1) A 400V AC
