2.11 Thermostate
Kapillar-Sicherheitstemperaturbegrenze m. Handentriegelung für atmosph. Gaskessel
Sicherheitsbegrenzer, deren Kontakte bei Erreichen der werksseitig festeingestellten Arbeitstemperatur automatisch öffnen, aber nicht selbsttätig wieder einschalten. Die Wiedereinschaltung erfolgt mittels Knopfdruck (Handrückstellung). Die Thermostate sind VDE geprüft.
Einbauthermostat, fest eingestellt auf 100 ºC, Rückschaltung durch Handrückstellung Kapillarrohrlänge 1 m, Fühlerdurchmesser 6,5 mm x 95 mm
KSTB-G (für atmosphärische Gasanlagen) 0,3A/110mV

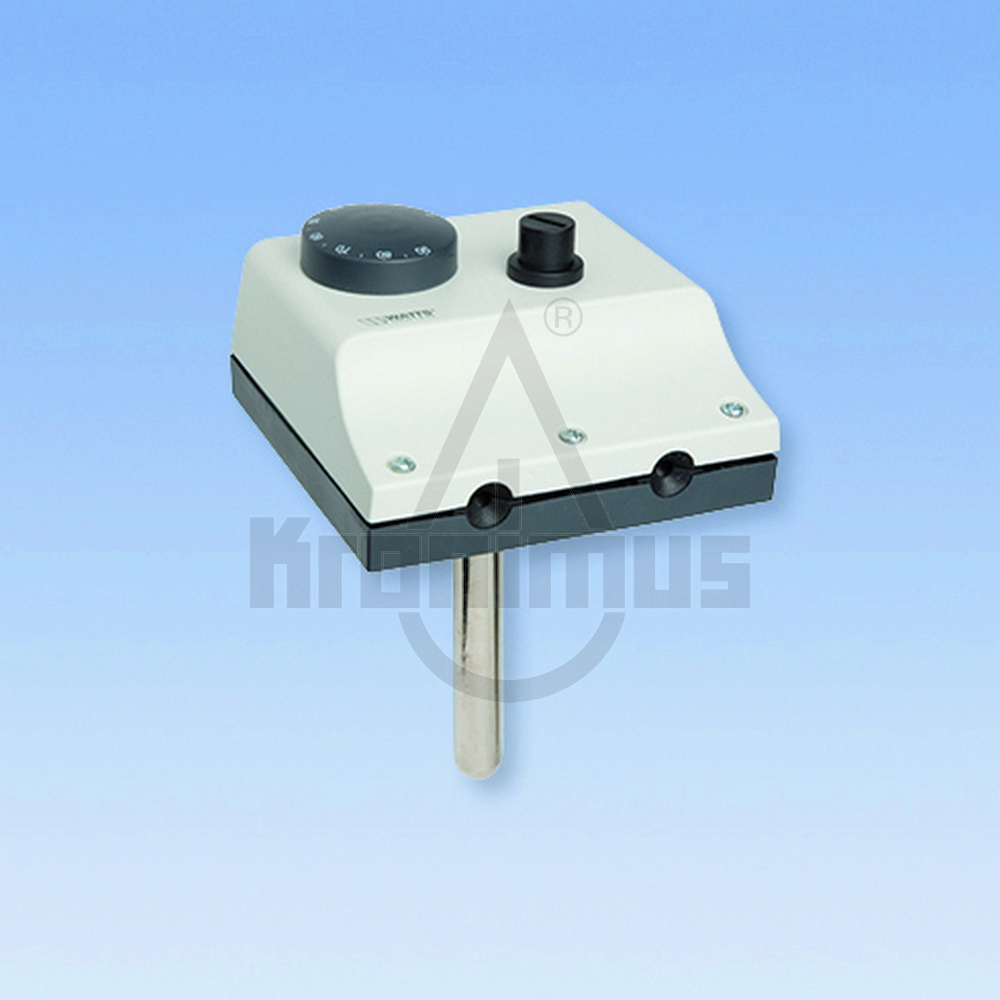

Kesseldoppelthermostat TRB 100 TR 30-90°C / STB 100°C
Automatische Temperaturregelung von Heizkesseln, Boilern und Schutz gegen Überschreiten der Betriebstemperatur.
Technische Daten:
Einstellbereich Temperaturregler 0-90 °C, Sicherheitstemperaturbegrenzer 100 °C (fix, manuelle Rückstellung).
Umschalter (Wechsler).
Schaltdifferenz 3 K.
Tauchhülse ½".
Schaltleistung 10 A-250 V AC.
Schutzart IP 30.
Tauchhülse 100 mm

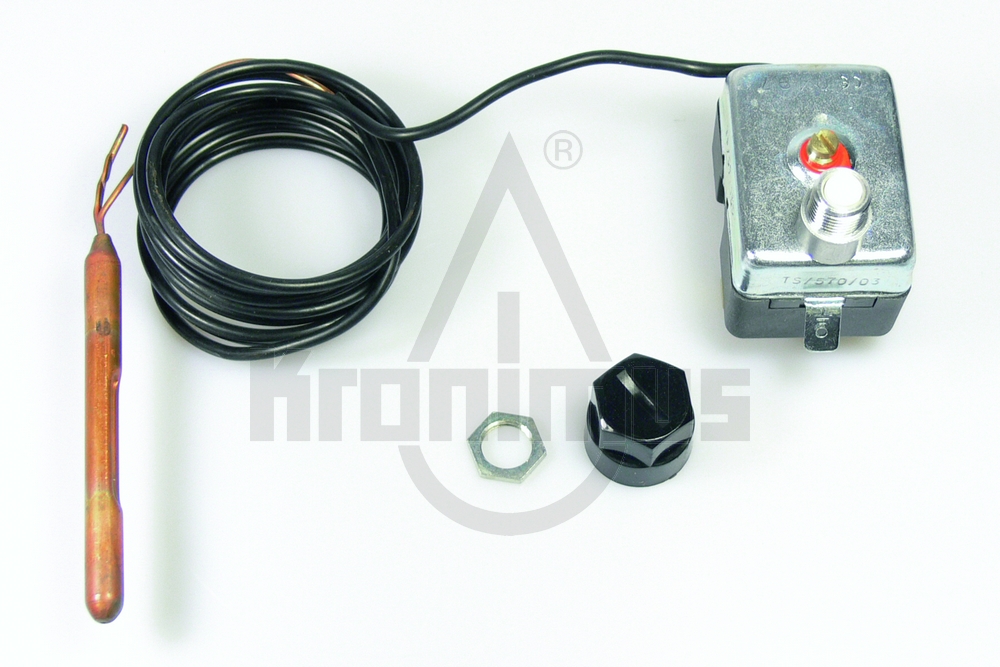

Sicherheitstemperaturbegrenzer mit Handentriegelung
In der Heizungs- und Prozessindustrie gibt es vielfältige Einsatzgebiete für Sicherheits-Temperaturbegrenzer (STB). In klassischen, mit Öl oder Gas betriebenen Heizkessel dienen die Geräte zur Überwachung des Kesselwassers. Sicherheits-Temperaturbegrenzer besitzen einen manuellen Reset-Knopf, welcher zum Entriegeln bestätigt werden muss.
Bei Temperaturanstieg am Fühler dehnt sich die Flüssigkeit im Messsystem aus. Steigt die Temperatur über einen kritischen Wert, löst der STB aus, der potenzialfreie Kontakt schaltet um und die Anlage wird in einen betriebssicheren Zustand gefahren. Nach dem Abkühlen der Temperatur um ca. 15 K kann die Anlage – nach dem Entriegeln des STB – wieder in Betrieb genommen werden.
Technische Daten:
Typ
LS1
Schaltpunkt
100°C
Toleranz
+0K
-6K bei 20 °C
Einfluss Umgebungstemperatur
0,25 °C/°C
Schaltdifferenz
∆T 15±8K
Ausfallsicherung/Fail Safe
Ja
Fühlerelement
Flüssigkeitsgefüllt
ø 6,5 x 95 mm
Temperatureinsatzbereich
Fühler: Max. 125 °C
Gehäuse: Max. 85 °C
Fühler und Kapillarrohr
Kupfer
Kapillarlänge
1.000 mm
Gehäuseschutzart
IP 00 (EN 60529)
Zeitkonstante
DIN geprüft
DIN EN 14597:2012-09
Registriernummer TR/STB 1211
Elektrischer Schaltkontakt
Wechsler
Kontaktbelastung
NC 16(2,5)A 250 V AC
NO 0,5A 250 V AC

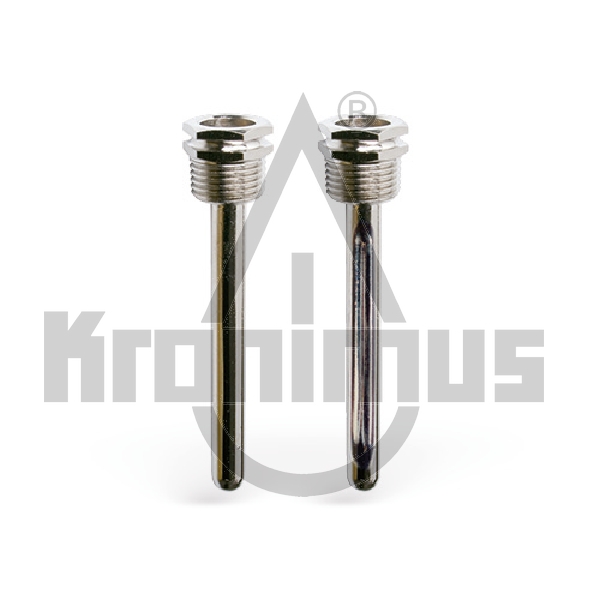

Tauchhülse für Kesseldoppelthermostat TRB/TRR, 150mm
Vernickelt, für Thermostate TRB, TRR, ½", für 2 Fühler Ø innen 13,0 mm, Ø außen 14,0 mm. Länge 150 mm
