1.50 Öl- und Gasfeuerungsautomaten, Flammfühler
%
Siemens Fotowiderstand QRB 1 mit Kabel 700mm
Photowiderstandsfühler zu Siemens Feuerungsautomaten, für die Überwachung von Ölflammen im sichtbaren Bereich. Der QRB... wird vor allem in Verbindung mit Feuerungsautomaten für Ölbrenner in intermittierender Betriebsweise eingesetzt.
Die QRB... werden für die Überwachung von gelb brennenden Ölflammen in Verbindung mit den Feuerungsautomaten LAL..., LME7..., LMO..., LMV... und LOA..., eingesetzt. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
Das spektrale Empfindlichkeitsmaximum des QRB... liegt bei etwa 600 nm und berücksichtigt somit optimal den Bereich der maximalen sichtbaren Lichtstrahlung gelb brennender Ölflammen. Da der QRB... auch Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.), gelten unverändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.
Siemens Fotowiderstand QRB 1 S mit Stecker 2-polig für Weishaupt
Photowiderstandsfühler zu Siemens Feuerungsautomaten, für die Überwachung von Ölflammen im sichtbaren Bereich. Der QRB... wird vor allem in Verbindung mit Feuerungsautomaten für Ölbrenner in intermittierender Betriebsweise eingesetzt.
Die QRB... werden für die Überwachung von gelb brennenden Ölflammen in Verbindung mit den Feuerungsautomaten LAL..., LME7..., LMO..., LMV... und LOA..., eingesetzt. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
Das spektrale Empfindlichkeitsmaximum des QRB... liegt bei etwa 600 nm und berücksichtigt somit optimal den Bereich der maximalen sichtbaren Lichtstrahlung gelb brennender Ölflammen. Da der QRB... auch Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.), gelten unverändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.
Siemens Fotowiderstand QRB 1 S mit Stecker 3-pol.
Photowiderstandsfühler zu Siemens Feuerungsautomaten, für die Überwachung von Ölflammen im sichtbaren Bereich. Der QRB... wird vor allem in Verbindung mit Feuerungsautomaten für Ölbrenner in intermittierender Betriebsweise eingesetzt.
Die QRB... werden für die Überwachung von gelb brennenden Ölflammen in Verbindung mit den Feuerungsautomaten LAL..., LME7..., LMO..., LMV... und LOA..., eingesetzt. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
Das spektrale Empfindlichkeitsmaximum des QRB... liegt bei etwa 600 nm und berücksichtigt somit optimal den Bereich der maximalen sichtbaren Lichtstrahlung gelb brennender Ölflammen. Da der QRB... auch Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.), gelten unverändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.
Siemens Fotowiderstand QRB 1 S mit Stopfen, 700 mm
Photowiderstandsfühler zu Siemens Feuerungsautomaten, für die Überwachung von Ölflammen im sichtbaren Bereich. Der QRB... wird vor allem in Verbindung mit Feuerungsautomaten für Ölbrenner in intermittierender Betriebsweise eingesetzt.
Die QRB... werden für die Überwachung von gelb brennenden Ölflammen in Verbindung mit den Feuerungsautomaten LAL..., LME7..., LMO..., LMV... und LOA..., eingesetzt. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
Das spektrale Empfindlichkeitsmaximum des QRB... liegt bei etwa 600 nm und berücksichtigt somit optimal den Bereich der maximalen sichtbaren Lichtstrahlung gelb brennender Ölflammen. Da der QRB... auch Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.), gelten unverändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.
Siemens Fotowiderstand QRB 1 S ohne Stopfen, 700 mm
Photowiderstandsfühler zu Siemens Feuerungsautomaten, für die Überwachung von Ölflammen im sichtbaren Bereich. Der QRB... wird vor allem in Verbindung mit Feuerungsautomaten für Ölbrenner in intermittierender Betriebsweise eingesetzt.
Die QRB... werden für die Überwachung von gelb brennenden Ölflammen in Verbindung mit den Feuerungsautomaten LAL..., LME7..., LMO..., LMV... und LOA..., eingesetzt. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
Das spektrale Empfindlichkeitsmaximum des QRB... liegt bei etwa 600 nm und berücksichtigt somit optimal den Bereich der maximalen sichtbaren Lichtstrahlung gelb brennender Ölflammen. Da der QRB... auch Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.), gelten unverändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.

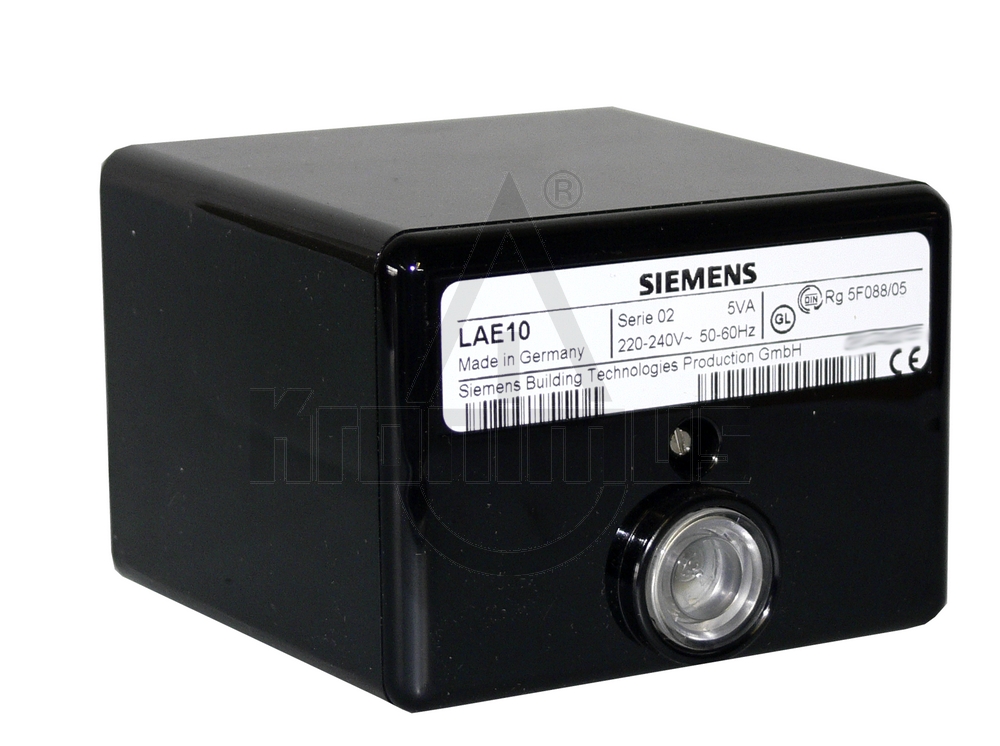

Siemens Steuergerät LAE 10
Dieser Artikel ist nicht mehr lieferbar.
Als Ersatz dienen die Artikel: 150 131 604 in Verbindung mit 150 130 321
Siemens Steuergerät LFS 1.11A2
LFS1 übernehmen die Überwachung von Ölbrenner und Gasbrenner in Verbindung mit dem Steuerautomaten LEC1, dem Feuerungsautomaten LME39.xxxRP oder mit speicherprogrammierbaren Steuerungen.
Typische Anwendungsgebiete liegen im Bereich von Industriebrennern bis zur höchsten Sicherheitsstufe SIL3 sowie im Bereich von Schiffsbrennern.
Die Flammenüberwachung erfolgt
bei LFS1.1 (Ölbetrieb)
mit Photozellenfühler RAR9 mit Dauerbetriebszulassung.
bei LFS1.2 (Gasbetrieb)
mit Ionisationsflammenfühler mit Dauerbetriebszulassung oder mit UV-Flammenfühler QRA2 / QRA2M / QRA4 / QRA4M / QRA10 / QRA10M im intermittierenden Betrieb.
Die Flammenwächter werden in Verbindung mit dem Steuerautomaten LEC1 oder mit frei programmierbaren Steuerungen wie folgt eingesetzt:
Doppelüberwachung von Brennern / Überwachung der Hauptflamme oder auch der Zündflamme und Hauptflamme durch 2 Flammenwächter mit gleichen oder verschiedenen Flammenfühlern
Mehrflammenüberwachung / in Anlagen mit mehreren Brennern, deren Flammen einzeln durch einen oder mehrere Flammenfühler kontrolliert werden müssen, deren Inbetriebsetzung und Überwachung jedoch zentral und gleichzeitig durch nur ein Steuergerät erfolgt
Die Flammenwächter werden ferner als Flammenanzeigegeräte in Brennereinrichtungen, deren Inbetriebsetzung handgesteuert erfolgt, eingesetzt
Merkmale:
Flammensignalanzeige mittels mehrfarbiger Signalleuchte LED
Flammensignalanzeige mittels DC 0...10 V-Ausgangssignal (nur Anzeige)
Parametrierbar mittels BCI-Kommunikationsschnittstelle
Potentialfreie Meldekontakte mit Schutzisolation
Unterspannungserkennung

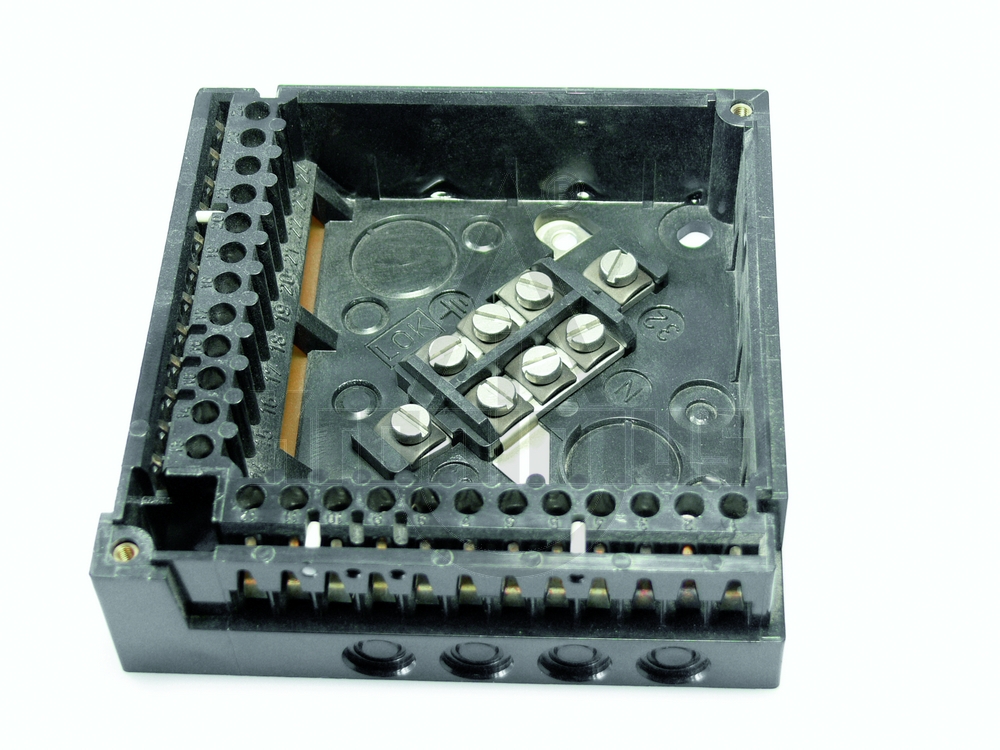

In Verbindung mit dem Adaptersockel KF 8896 dient er als Ersatz für das LAE 10.
