Kombi-Feuerungsautomaten MMG, TMG, TME, FFW

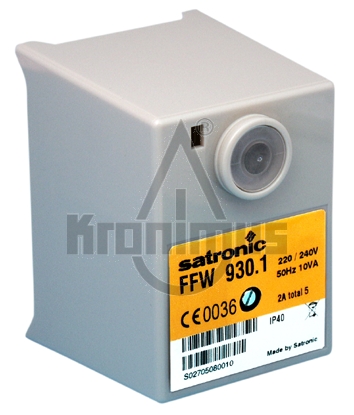

Honeywell / Satronic Steuergerät FFW 930
Die Flammenüberwachungsgeräte FFW 930.1 steuern und überwachen halbautomatische Anlagen. Sie werden auch in Verbindung mit einem Öl- oder Gasfeuerungsautomaten für spezielle, vollautomatische Steuerungs- und Überwachungsaufgaben eingesetzt.
Das Flammenüberwachungsgerät FFW 930.1 kann anstelle des FFW 930 eingesetzt werden.
Technische Daten:
Eigenverbrauch
5 VA
Max. Belastung pro Ausgang
4A
Total
6A
Empfindlichkeit Verstärker
1 µA
Min. erforderlicher Sondenstrom
5 µA
Flammenfühler:
Ionisationssonde
UV-Zelle Typ UVZ 780 rot
Umgebungstemp.
-0 °C… +60 °C

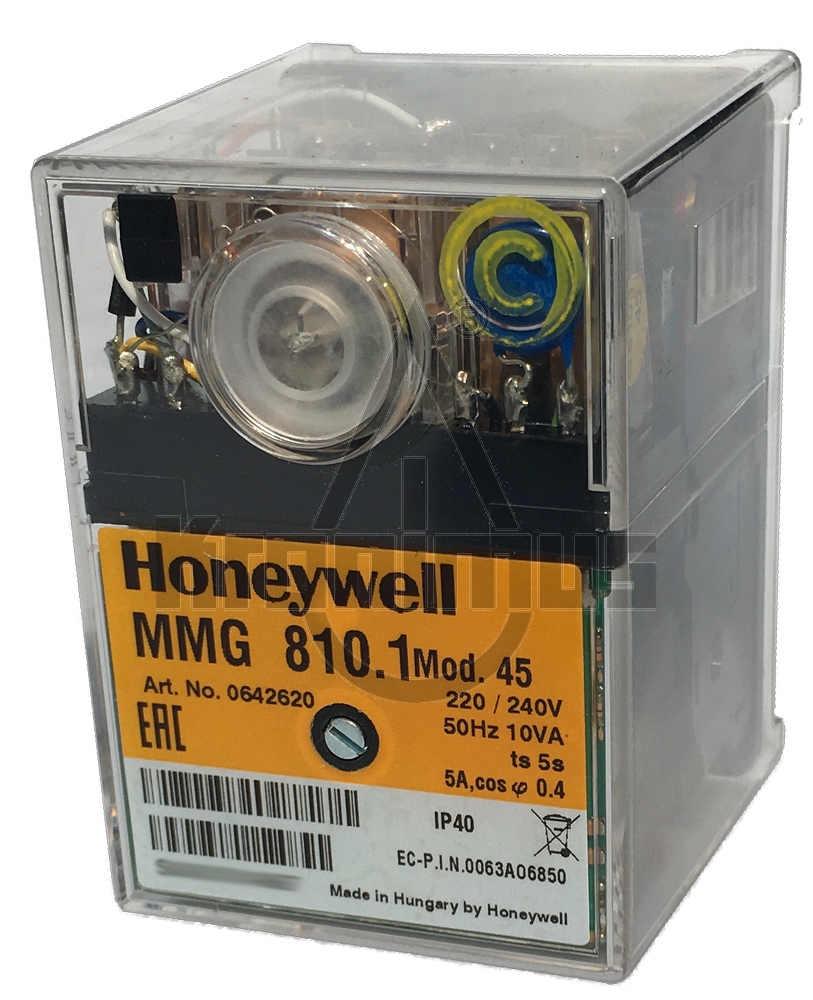

Honeywell / Satronic Steuergerät MMG 810 Mod. 45
Für Gasgebläse- und Kombibrenner 2-stufig
Mögliche Flammenfühler:
Ionisationssonde
Infrarot-Flackerdetektor
UV-Zelle
Der Feuerungsautomat MMG steuert und überwacht Gasgebläse- und Kombibrenner mit beliebiger Nennwärmebelastung (geprüft und zugelassen nach EN 298).
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
Schaltzeiten MMG 810 Mod. 45
(sec.)
50 Hz (±5%)
Vorsicherung
10 A flink, 6 A träge
Wartezeit Start ca.
tw
9
Eigenverbrauch
ca. 10 VA
Max. Reaktionszeit für Luftwächter
tlw
6
Max. Belastung pro Ausgang
Kl.3 2 A, cos ϕ 0.2
überwachte Vorspülzeit
tv1
40
Kl. 4, B 2 A, cos ϕ 0.4
Vorzündzeit ca.
tvz
3
Kl. 5, 6 1 A, cos ϕ 0.4
Zündzeit total ca.
tz
8
Max. Belastung total
5 A, cos ϕ 0.4
Sicherheitszeit
ts
5
Empfindlichkeit Verstärker
1 μA
Verzögerung 2. Stufe ca.
tv2
10
Min. erforderlicher Ionisationsstrom
5 μA
Wartezeit für Entstörung
keine
Zulässige Umgebungstemperatur
-20° C... +60° C
Schutzart
IP44
