1.50 Öl- und Gasfeuerungsautomaten, Flammfühler
Satronic Lichtfühler MZ 770 2-fach verlängert
Flammenüberwachungseinrichtung für Ölflammen
Das Gerät MZ 770 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten.
Spezialausführung für Giersch Brenner (2-fach verlängert)

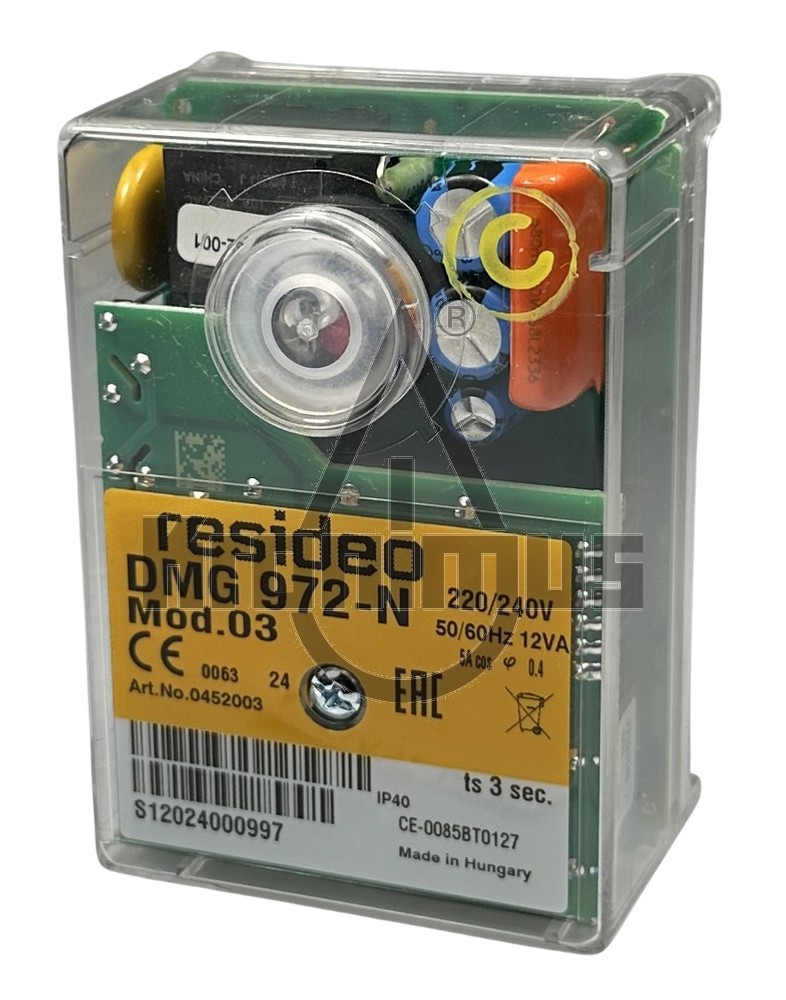

Satronic Steuergerät DMG 972-N Mod 03 ersetzt SG 513/C1/C2
Satronic Steuergerät DMG 972-N Mod 03 ersetzt SG 513/C1/C2 - Kompatibilität mit Brennerhersteller klären !!!
für Elco EK03B.20/24/30G/F-ZT EK03B.24/30G/F-ZVT
Satronic Steuergerät SH 213/C1
Relais ohne Sockel SH213 Mod. C1 (13 011 049)
Passend für:
V-L02.120D/160D/210D,
V-L03.240/300D,
V-L05.700/1000D,
V-EL05.400/600D,
V-L06.1600D,
EK03B.24/30L-Z
Technische Daten:
Sicherheitszeit
ts = 5 sec.
Vorspül- und Vorzündzeit
tv1 = 22 sec.
Verzögerungszeit Ventil 2
tv2 = 13 sec.
Satronic Steuergerät SH 213/C3
Relais ohne Sockel SH213 Mod. C3 (13 021 223)
Passend für:
V-BL01.18/22D,
V-L01.18/22/26/30D,
E01B.18/22L-Z,
V-BL02.85D
Technische Daten:
Sicherheitszeit
ts = 10 sec.
Vorspül- und Vorzündzeit
tv1 = 22 sec.
Verzögerungszeit Ventil 2
tv2 = 60 sec.
Servicepaket Danfoss 057H7224
Servicepaket Danfoss 057H7224 bestehend aus: 1 Sockel 057H7010, 1 Vorderplatte, 57H7011 1 Vorderplatte 57H7012, 1 Fotoeinheit 057H7087, 1 Flansch, 057H7071 1 Spannring 057H7072, 1 Stopfen
Siemens Blauflammenfühler QRC1A1.103D27
QRC1A1.103D27 ersetzt
QRC1A1.103C27 und
QRC1A1.101C27 Blauflammenfühler zur Überwachung blau und gelb brennender Öl- oder Gasflammen. Der Blauflammenfühler wird vor allem in Verbindung mit Feuerungsautomaten für kleinere Brenner in intermittierender Betriebsweise eingesetzt.
QRC1... ist ein kompakter UV-empfindlicher Blauflammenfühler mit integriertem Vorverstärker. Er ist für frontale und seitliche (90°) Beleuchtung konzipiert.
QRC1... ist für folgende Feuerungsautomaten geeignet und mit Fotowiderstandsfühler QRB1... in der Ausführung mit Befestigungsstopfen steckkompatibel:
LAL1…
LGB3…
LME23…
LMO14..., LMO24..., LMO44...
LMO54...
LMV26…
LMV27…
LMV36...
LMV37...
LOA2... (außer LOA25...), LOA3...
Das spektrale Empfindlichkeitsmaximum des QRC1... liegt bei etwa 300 nm und berücksichtigt somit optimal den Bereich der maximalen UV-Strahlung blau brennender Öl- und Gasflammen. Da der QRC1... auch UV-Anteile des Strahlungsspektrums anderer Lichtquellen erfassen kann (Heizraumbeleuchtung, Sonnenlicht usw.) gelten unver- ändert die üblichen Bestimmungen bezüglich Fremdlichtsicherheit.
Der QRC1... darf die UV-Strahlung des Zündfunkens nicht erfassen, da sonst bereits während der Vorlüftzeit eine Störabschaltung aufgrund von Fremdlicht erfolgt.
