2.12 Regelungen/Zubehör

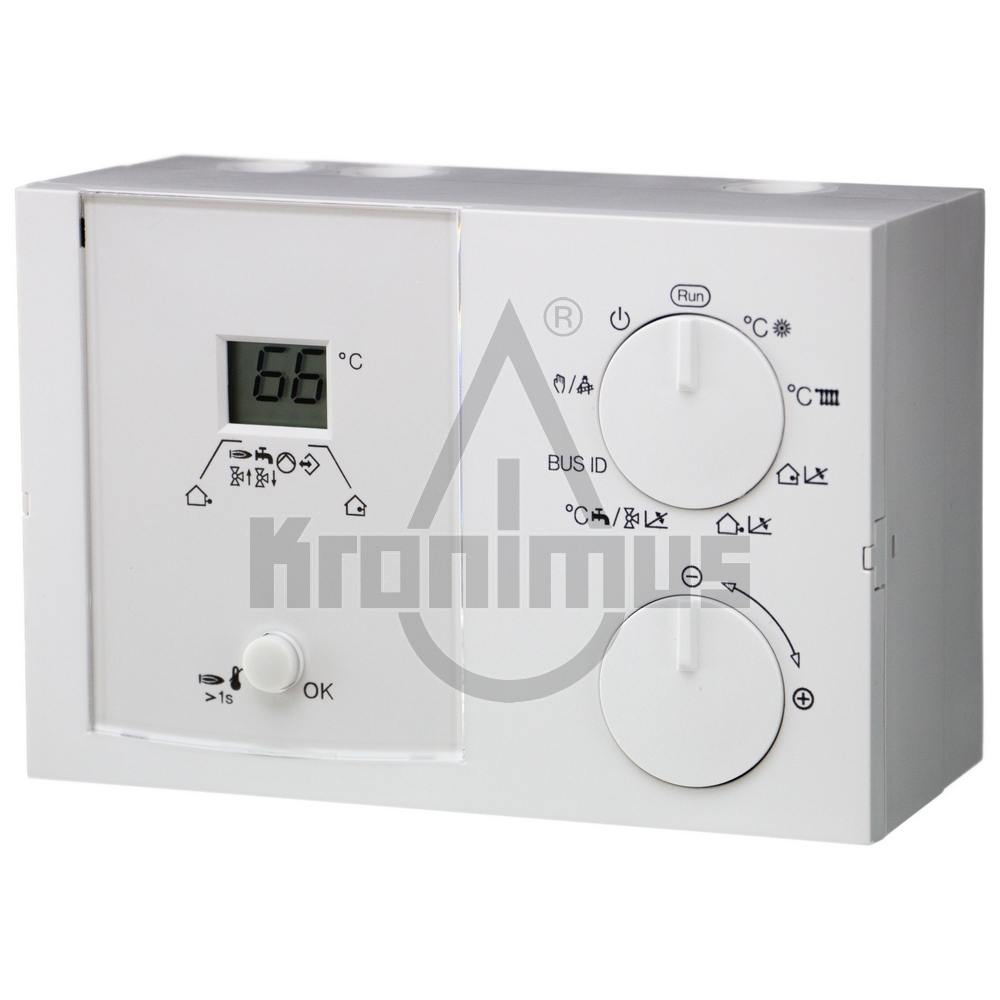

Der Lago Basic 0101/1001 ist ein Grundmodul, welches sich für verschiedenste Anwendungsbereiche eignet. Dieser Regler ist für den Wandauf- oder Schaltfeldeinbau geeignet. Der elektrische Anschluss des Reglers und der Regelkomponenten wird über Schraubklemmblöcke im Sockel ermöglicht. Bei Anschluss eines Außenfühlers erfolgt eine witterungsgeführte Kessel- oder Vorlauftemperaturregelung. Über ein zusätzlich installiertes Bedienmodul (optional) besteht die Möglichkeit eine raum- und zeitgeführte Regelung durchzuführen. Ohne angeschlossenen Außenfühler regelt der Lago Basic 0101 auf eine feste Kessel- oder Vorlauftemperatur (Festwertregler). Er kann, in Verbindung mit einem Kaskadenmanager, auch Bestandteil einer Kaskadenregelung sein und hier als Kesselmodul für einen einstufigen Wärmeerzeuger, in einer Kaskade von bis zu acht einstufigen Wärmeerzeugern, dienen. Lieferumfang: Wandsockel mit Schraubklemmblöcken, Außenfühler AF und Tauch- und Anlegefühler VF Hinweise:Zur Ansteuerung einer WW-Ladepumpe ist ein zusätzlicher Speicherfühler KF/SPF erforderlich. Auszug aus dem Leistungsumfang CAN-Bus-Schnittstelle STB-Test Betriebsart Kühlen eines Zentralreglers wird unterstützt (nur Mischerbetrieb) Anfahrentlastung Frostschutzfunktion Ladepumpensperre Umwälzpumpenschaltung Pumpenblockierschutz Mischerblockierschutz Pumpennachlauf Fühlerwahl (5kΩ NTC oder 1kΩ PTC)

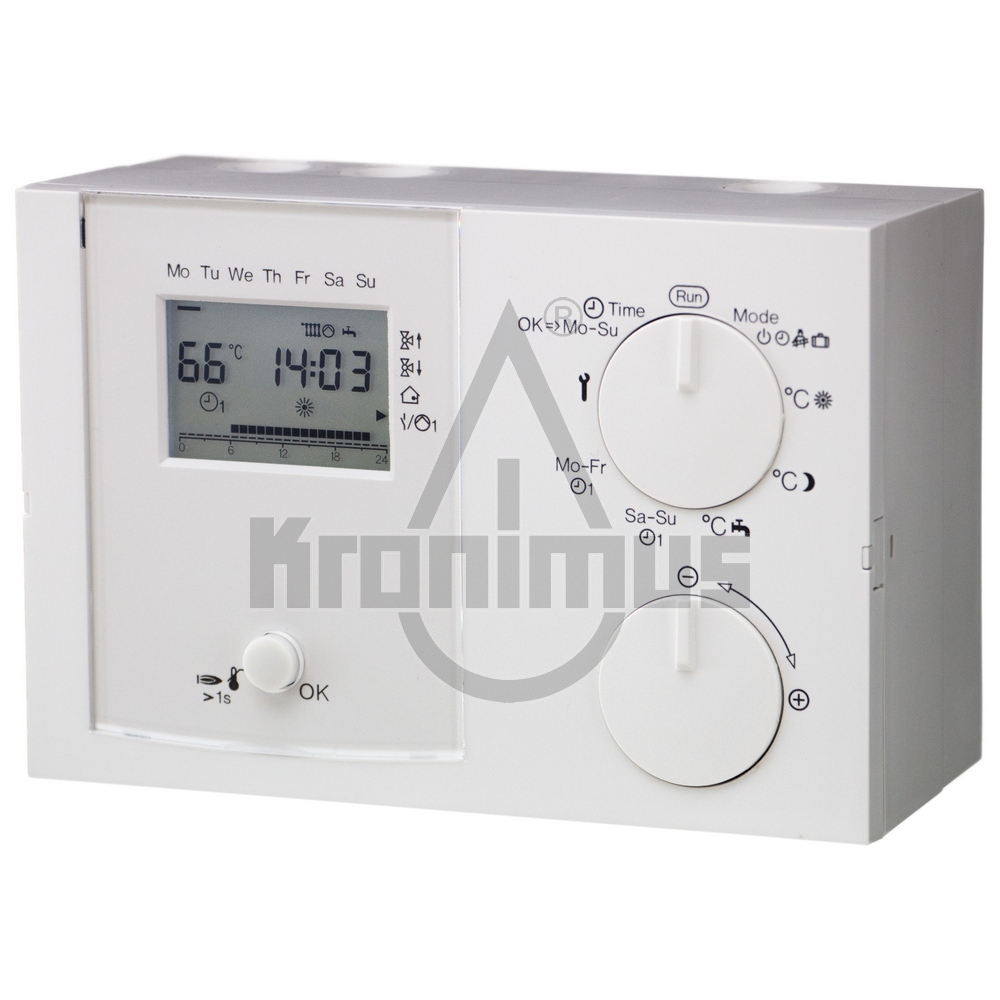

Außen- oder raumtemperaturgeführte Heizungsregelung für einstufige Wärmeerzeuger. Der Lago 0321 regelt einen einstufigen Wärmeerzeuger (witterungsgeführt, gleitend), einen direkten Heizkreis, einen gemischten Heizkreis und eine Warmwasserbereitung. Der Lago 0321 verfügt über ein Funktionsrelais, das wahlweise zur Ansteuerung einer Heizkreispumpe (für den direkten Heizkreis) oder als Relais mit Sonderfunktion (Zirkulationspumpe, Sammlerpumpe, etc.) konfiguriert werden kann. Automatische Vorkonfiguration der zu regelnden Anlage durch Erkennung der angeschlossenen Fühler. Geeignet für die Wandmontage oder den Schaltfeldeinbau. Ein Außenfühler, ein Tauchfühler, ein Tauch- und Anlegefühler und ein Wandsockel mit integrierten, herausnehmbaren Schraubklemmblöcken sind im Lieferumfang enthalten. Der Lago 0321 verfügt über eine integrierte CAN-Bus-Schnittstelle über die er um weitere Geräte (Fernbedienungen, Lago 0321) erweitert werden kann. So kann der Lago 0321, im CAN-Bus-Verbund, eine Heizungsanlage mit bis zu 15 gemischten Heizkreisen regeln oder als Kessel- oder Heizkreiserweiterungsmodul eingesetzt werden. Lieferumfang: Wandsockel mit Schraubklemmblöcken, Außenfühler AF, Tauchfühler KF/SPF und Tauch- und Anlegefühler VF Hinweise:Zur Ansteuerung eines zweiten Heizkreises ist ein zusätzlicher Fühler VF erforderlich. Bei Nutzung des Multifunktionsrelais (z.B. für Zirkulation oder Rücklaufanhebung) ist nur der gemischte Heizkreis regelbar. Auszug aus dem Leistungsumfang CAN-Bus-Schnittstelle STB-Test Betriebsart Kühlen eines Zentralreglers wird unterstützt (nur Mischerbetrieb) Anfahrentlastung Frostschutzfunktion Ladepumpensperre Umwälzpumpenschaltung Pumpenblockierschutz Mischerblockierschutz Pumpennachlauf Fühlerwahl (5kΩ NTC oder 1kΩ PTC) Zusatzrelais/ Multifunktionsrelais Wahl der Reglerbetriebsart 2 Heizprogramme, 3 Heizzeiten pro Tag Raumfühlereinfluss Maximale Temperatur Wärmeerzeuger Minimale Temperatur Wärmeerzeuger Minimalbegrenzung Wahlweise Pumpenparallellauf für den gemischten Heizkreis Anti-Legionellen-Schutzfunktion Maximalbegrenzung der Vorlauftemperatur Minimalbegrenzung der Vorlauftemperatur Einstellbare Mischerdynamik (AUF / ZU) Relaistest

Die 1 kΩ PTC-Fühler sind Kaltleiter, bei denen die Widerstandswerte steigen, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 1 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 1 kΩ Fühler sind kompatibel zu den Geräteserien     - Elfatherm K     - Elfatherm E25    - Elfatherm ME80 sowie zu den älteren Serien SD, E24, E23, E22, E6, E4.   Außerdem können diese Fühler alternativ eingesetzt werden bei den Geräteserien Lago, E8 und Merlin.

Die 5 kΩ NTC-Fühler sind Heißleiter, bei denen die Widerstandswerte sinken, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 5 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 5 kΩ-Fühler sind kompatibel zu den aktuellen Geräteserien     - Merlin     - E8    - Lago (nicht Lago SD/SG)

Beim PT1000 wird der Nenn-Widerstandswert von 1000 Ω bei 0 °C erreicht. Die Widerstandsänderungen bei unterschiedlichen Temperaturen sind in der EN 60751 festgelegt, sodass auch beim Auswechseln von Temperaturfühlern die Messgenauigkeit erhalten bleibt.Die Temperaturfühler PT1000 können als Multifunktionsfühler in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die PT1000-Fühler sind kompatibel zu den aktuellen Geräteserien     - Merlin    - E8.5064     - Lago SD/SG

Beim PT1000 wird der Nenn-Widerstandswert von 1000 Ω bei 0 °C erreicht. Die Widerstandsänderungen bei unterschiedlichen Temperaturen sind in der EN 60751 festgelegt, sodass auch beim Auswechseln von Temperaturfühlern die Messgenauigkeit erhalten bleibt.Die Temperaturfühler PT1000 können als Multifunktionsfühler in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die PT1000-Fühler sind kompatibel zu den aktuellen Geräteserien     - Merlin    - E8.5064     - Lago SD/SG

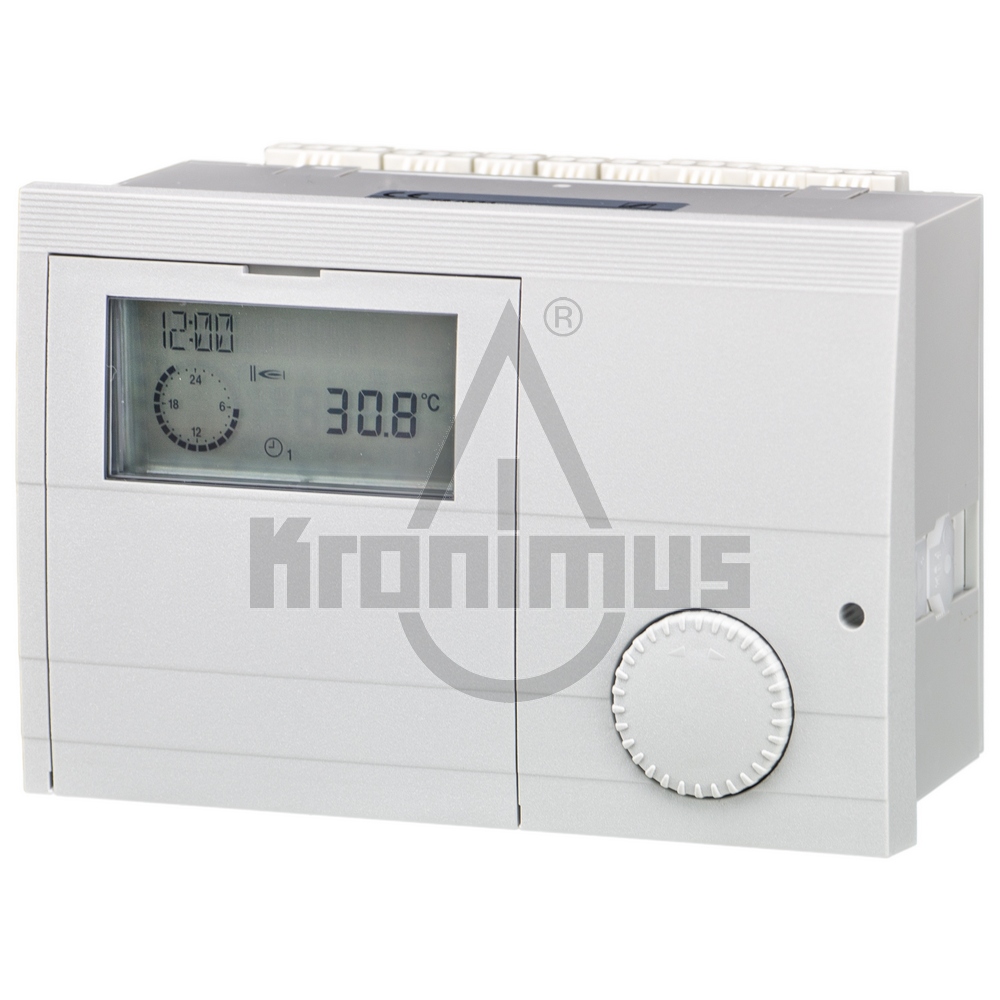

Der Elfatherm E8.0634 ist ein witterungs- und raumgeführter Heizungsregler für den Schaltfeldeinbau oder die Wandmontage (nur mit Wandaufbaugehäuse WAG1, optional). Er ist geeignet für Heizungsanlagen mit einem ein- oder zweistufigen Wärmeerzeuger oder zwei einstufigen Wärmeerzeugern, zwei gemischten Heizkreisen und einer Warmwasserbereitung. Für jeden Heizkreis kann eine eigene Betriebsart bzw. ein eigenes Zeitprogramm eingestellt werden. Der Regler verfügt über zwei Zusatzrelais, über die Sonderfunktionen gesteuert werden können (z.B. Solaranlage, Feststoffkessel, Zirkulationspumpe, Rücklaufanhebung, Sammlerpumpe, etc.). Die integrierte CAN-Bus-Schnittstelle ermöglicht die Erweiterung des Reglers um weitere Regelgeräte, Fernbedienungen und Computerschnittstellen. Das beleuchtete Display, die klar gegliederte Menüstruktur und die einfache Ein-Knopf-Bedienung ermöglichen eine übersichtliche und schnelle Parametrierung. Lieferumfang: Im Lieferumfang ist nur das Regelungsoberteil enthalten Auszug aus dem Leistungsumfang CAN-Bus-Schnittstelle Kodierte Stiftwannen System RAST 5, wahlweise Gegenstecker als Schraubklemme oder in Schneidklemmentechnik 2 Zusatzrelais (1 x Temperatur, Impuls, Zeit und 1 x Zeit) Estrichfunktion Kalenderfunktion (autom. Sommerzeit-/ Winterzeitumstellung) Zeitmasterfunktion Thermostateingang Warmwasser Betrieb ohne Brenner (Solar/Feststoff) Betriebsart der Heizkreispumpen wählbar Zweiter Heizkreis auch für Schwimmbadansteuerung nutzbar Aufheiz-/Absenkoptimierung Warmwasserhysterese einstellbar Bis zu 3 Warmwassersolltemperaturen wählbar Bis zu 3 Raumsolltemperaturen wählbar Fühlerwahl (5kΩ NTC oder 1kΩ PTC) Relaistest Sensortest

Der Elfatherm E8.1124 ist ein witterungs- und raumgeführter Heizungsregler für den Schalttafeleinbau oder die Wandmontage (nur mit Wandaufbaugehäuse WAG1, optional). Er ist geeignet für Heizungsanlagen mit zwei gemischten Heizkreisen und als Erweiterungsmodul in bestehenden Systemen mit CAN-Bus. Für jeden Heizkreis kann eine eigene Betriebsart bzw. ein eigenes Zeitprogramm eingestellt werden. Der Regler verfügt über ein Zusatzrelais, über das Sonderfunktionen gesteuert werden können (z.B. Zubringerpumpe, Sammlerpumpe, etc.). Die integrierte CAN-Bus-Schnittstelle ermöglicht die Erweiterung  des Reglers um weitere Regelgeräte,  Fernbedienungen und Computerschnittstellen. Das beleuchtete Display, die klar gegliederte Menüstruktur und die einfache Ein-Knopf-Bedienung ermöglichen eine übersichtliche Parametrierung. Lieferumfang: Im Lieferumfang ist nur das Regelungsoberteil enthalten Auszug aus dem Leistungsumfang CAN-Bus-Schnittstelle Kodierte Stiftwannen System RAST 5, wahlweise Gegenstecker als Schraubklemme oder in Schneidklemmentechnik 1 Zusatzrelais (Temperatur, Impuls, Zeit) Kalenderfunktion (autom. Sommerzeit-/ Winterzeitumstellung) Zeitmasterfunktion Erweiterbar auf bis zu 15 gemischte Heizkreise Auch als eigenständige witterungsgeführte Regelung einsetzbar Betriebsart der Heizkreispumpen wählbar Aufheiz-/Absenkoptimierung Bis zu 3 Raumsolltemperaturen wählbar Fühlerwahl (5kΩ NTC oder 1kΩ PTC) Relaistest Sensortest

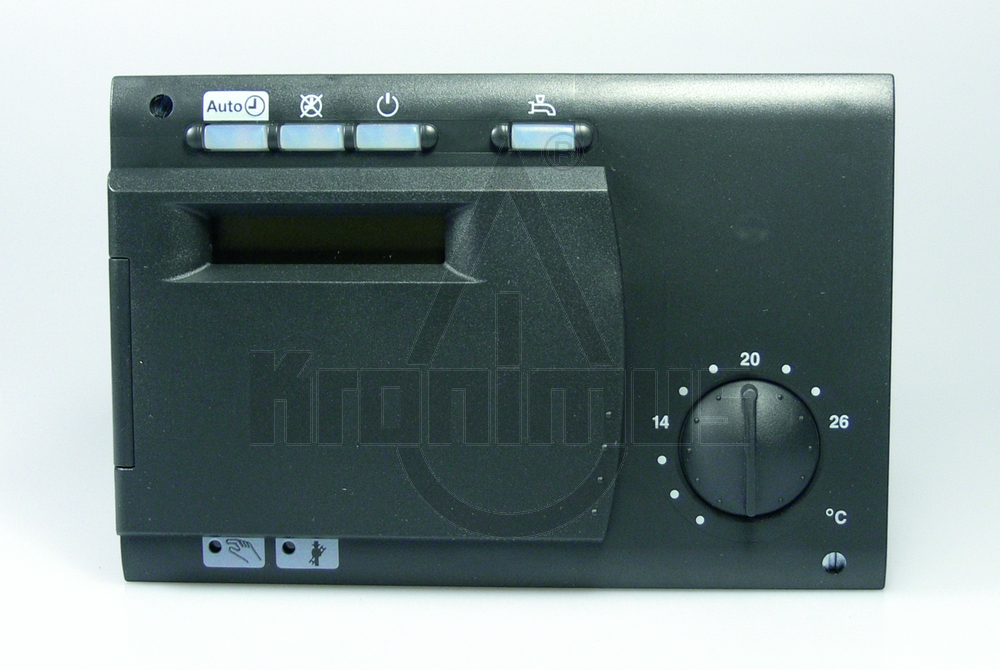

Die beschriebenen ALBATROS Regelgeräte sind zur serienmäßigen Ausrüstung für Heizanlagen vorgesehen und bieten folgende Ansteuerungsmöglichkeiten: 1- oder 2-stufigem Brenner, modulierender Brenner, 1 BMU Brauchwasser Ladepumpe oder Umlenkventil 3-Punkt-Mischer und Umwälzpumpe Diverse Anwendungen über multifunktionale Ausgänge Ersetzt die ehemaligen Austauschsets 1 und 2 und somit auch die Regler: RVA 53.140 / RVA 53.242 / RVP 41.100 / RVP 41.180 / RVP 45.130 RVP 51.100 / RVP 51.102 / RVP 51.130 / RVP 54.100 / RVP 54.130 RVP 65.130 / RVP 75.230 / RVP 75.237  Hinweis: Der Regler muss neu verdrahtet werden!

Beim PT1000 wird der Nenn-Widerstandswert von 1000 Ω bei 0 °C erreicht. Die Widerstandsänderungen bei unterschiedlichen Temperaturen sind in der EN 60751 festgelegt, sodass auch beim Auswechseln von Temperaturfühlern die Messgenauigkeit erhalten bleibt.Die Temperaturfühler PT1000 können als Multifunktionsfühler in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die PT1000-Fühler sind kompatibel zu den aktuellen Geräteserien     - Merlin    - E8.5064     - Lago SD/SG

Die 5 kΩ NTC-Fühler sind Heißleiter, bei denen die Widerstandswerte sinken, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 5 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 5 kΩ-Fühler sind kompatibel zu den aktuellen Geräteserien     - Merlin     - E8    - Lago (nicht Lago SD/SG)

Die 1 kΩ PTC-Fühler sind Kaltleiter, bei denen die Widerstandswerte steigen, wenn die Umgebungstemperaturen steigen. Der Nennwiderstandswert von 1 kΩ wird bei 25°C erreicht. Die Temperaturfühler können in allen Arten von Heizungs-, Solar-, Feststoff-, Puffer-, Wärmepumpen- und Kühlanlagen eingesetzt werden. Die 1 kΩ Fühler sind kompatibel zu den Geräteserien     - Elfatherm K     - Elfatherm E25    - Elfatherm ME80 sowie zu den älteren Serien SD, E24, E23, E22, E6, E4.   Außerdem können diese Fühler alternativ eingesetzt werden bei den Geräteserien Lago, E8 und Merlin.

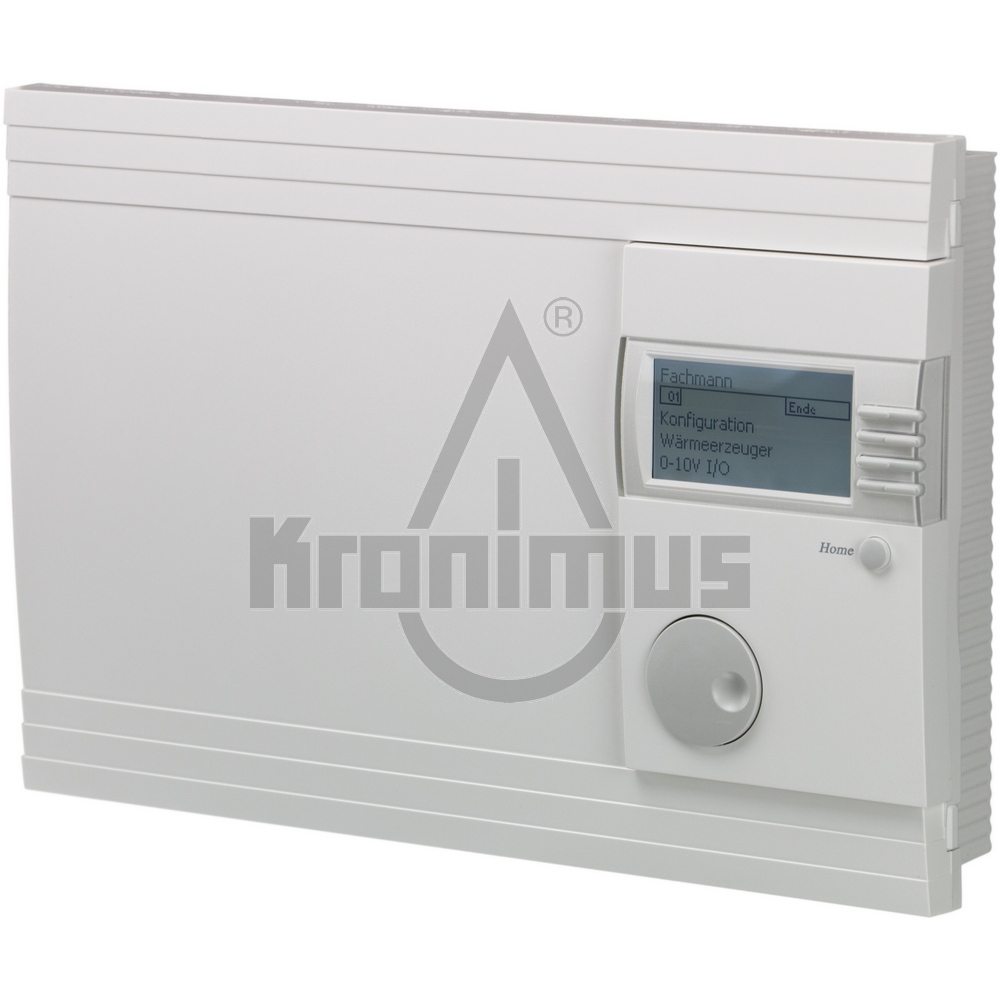

Der Merlin IO 5064 V4 mit BM-T ist ein witterungs- und raumgeführter Regler für die Wandmontage. Das Gerät erlaubt die Ansteuerung von bis zu vier Wärmepumpen/ Heizkesseln in Kaskade, deren Freigabe/ Start mittels vier potentialfreier Relais ermöglicht wird. Eine Freigabe der Wärmeerzeuger ist durch zugehörige Zeitprogramme und über externe Eingänge möglich. Zusätzlich verfügt der Regler über einen 0-10V Spannungsausgang für die Aufschaltung der Solltemperatur. Er unterstützt Monovalenz- wie auch Bivalenzbetrieb und ist mit einem EVU-Kontakt für eine externe Sperrung der Wärmepumpen ausgestattet. Vorgesehen ist der Regler für die Steuerung eines direkten und eines gemischten Heizkreises. Erweiterungsfähig über CAN-Bus um bis zu 13 gemischte Heizkreise. Zudem ist mit dem Merlin IO 5064 V4 die Einbindung weiterer Wärmequellen - wie beispielsweise Sonnenkollektoren - in das Heizungssystem möglich. Zu den Zusatzfunktionen des Reglers zählen unter anderem Schwimmbadregelung, Rücklaufanhebung über Mischer, Festwertregelung, zusätzliche Warmwasserbereitung oder Sammlerpumpe. Der Funktionsumfang wird durch die enthaltene Kühlfunktion zusätzlich erweitert. Das Bedienteil (BM) ist abnehmbar und kann mit einem als Zubehör erhältlichen Sockel dezentral zur Regelung installiert werden. Das beleuchtete Display mit Klartextanzeige für alle Parameter, die klar gegliederte Menüstruktur und die einfache Bedienung ermöglichen eine übersichtliche Programmierung. Lieferumfang:  Manager im Wandaufbaugehäuse jedoch ohne Fühler Auszug aus dem Leistungsumfang CAN-Bus-Schnittstelle Kodierte Stiftwannen System RAST 5, wahlweise Gegenstecker als Schraubklemme oder in Schneidklemmentechnik Kaskadierung von bis zu vier Wärmeerzeugern oder Wärmepumpen (intern) Kaskadierung von bis zu acht modulierenden Heizstufen oder bis zu 16 schaltenden Heizstufen Erweiterbar auf bis zu 13 Heizkreise Solarbetrieb möglich Feststoffkesseleinbindung Puffermanagement Bis zu 4 Multifunktionsrelais für flexible Einsatzmöglichkeiten Rücklaufanhebung Wärmeerzeuger über Pufferspeicher Pelletfunktion Ansteuerung Zirkulationspumpe über Zeit, Temperatur, Impuls 2.Heizkreis auch als zweiter Warmwasserkreis konfigurierbar 2.Heizkreis auch als Schwimmbadkreis konfigurierbar 2.Heizkreis auch als Festtemperaturkreis konfigurierbar Estrichfunktion Kühlfunktion Anschlussmöglichkeit Telefonfernschalter Kalenderfunktion (autom. Sommerzeit-/ Winterzeitumstellung) Zeitmasterfunktion Warmwasserhysterese einstellbar Thermostateingang Warmwasser Bis zu 3 Warmwassersolltemperaturen wählbar Betriebsart der Heizkreispumpen wählbar Aufheiz-/Absenkoptimierung Fühlerwahl (5kΩ NTC oder 1kΩ PTC) Spannungsmodulierender Ausgang: 0-10V Relaistest Sensortest
