Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen

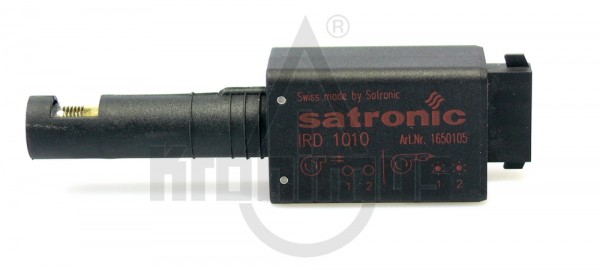

Das Gerät IRD 1010.1 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten.Die Funktion der Überwachung beruht auf dem Infrarot Flackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels.
Der IRD 1010.1 ersetzt die Typen IRD 1010, 910, 911 und 911 vi.
Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden:
DKO 970, 972, 974, 976, 992, 996
DMO 976
DKW 974, 976
TF 801, 802, 804,
TF 830, 832, 834, 836
TF 844, 874, 876, 974, 976
MMD 900, 900.1
TTO 872, 876
MMO 872, 876
TMO 720-4
Technische Daten:
Betriebsspannung
220 / 240 V (-15... +10%)
50 Hz (50 - 60 Hz)
Nennstromaufnahme
ca. 4 mA
Eigenverbrauch
1 VA
Umgebungstemperatur
-20° C… +60° C
Schutzart
IP 41
Einbaulage
beliebig
Einsatz des Fühlers
axial od. radial je nach Typ
Spektralbereich
800 - 1100 nm
(mit Tageslichtsperrfilter)
Maximum 950 nm
Frequenzbereich
15 Hz... 250 Hz (-12 dB)
Einstellbereich Empfindlichkeit
ca. 1 : 20 (26 dB)
Einschaltverzögerung
(nach Anlegen der Betriebsspannung)
< 3.5 s
Reaktionszeit
< 0.1 s
Abmeldezeit
< 1 s
Zugel. klimatische Bedingungen
max. 95% bei 30° C
Zugel. Temperaturbereich
- Betrieb -20° C... +60° C
- Lagerung -20° C... +80° C
Bei Austausch/Ersatz der IRD 1010 muss darauf geachtete werden, dass ein Typen-Korespondierender IRD 1010.1 (blau, rot, weiss) eingesetzt wird
