1.18 Tankarmaturen

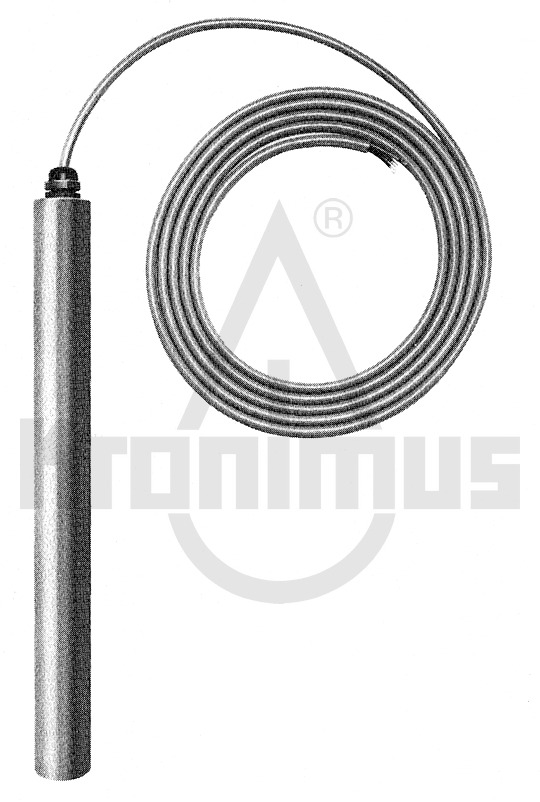

Hilzinger Installations-Set für Tankheizung TH 370 / TH 372
bestehend aus: Abzweigkasten, Befestigungsteile und Ausschalter

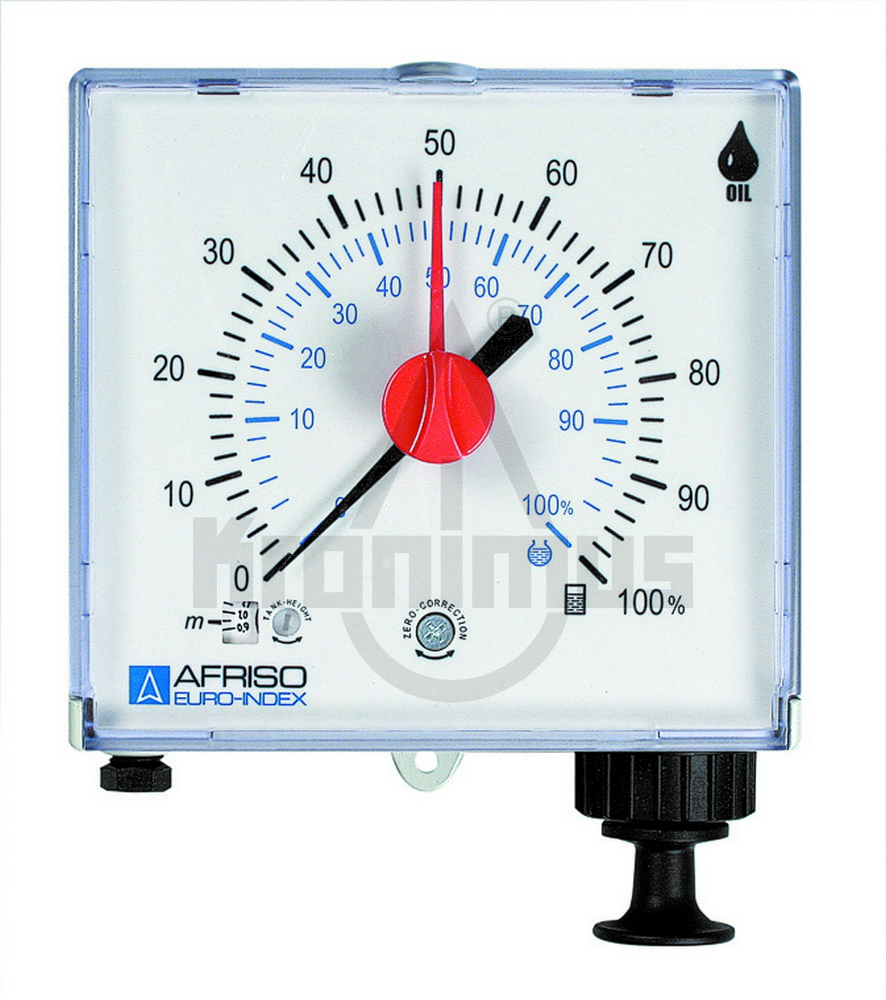

Inhaltsmeßgerät Unitel pneum.
Zur kontinuierlichen Füllstandmessung in Behältern mit Heizöl, Dieselkraftstoff und Regenwasser. Für Tankhöhen von min. 900 bis 3.000 mm (versionsabhängig). Geeignet für den Einsatz in hochwassergefährdeten Gebieten und zur Fernmessung bis 50 m.
Universelles, pneumatisches Füllstandmessgerät mit Kapselfedermesswerk. Tankhöhe stufenlos einstellbar. Messgenauigkeit ±3 % vom Skalenendwert. Eine Doppelskala erleichtert die Inhaltskontrolle für Rechteck- (= lineare Tanks) und Zylindertanks. Die Anzeige ist in %-Volumen (Unitel) bzw. %-Füllhöhe (Unitel für Wasser). Gehäuse aus schlagfestem Kunststoff, für Wandmontage. Mit Nullpunktkorrektur und integrierter Überdrucksicherung. Stellzeiger für einfache Verbrauchskontrolle. Anschluss für Rohr oder Schlauch (6 mm Außendurchmesser universell) für die dichte Montage der Messleitung (z. B. Pneumofix). Druckwasserdicht bis 10 m Wassersäule.
Technische Daten:
Medium
Heizöl oder Dieselkraftstoff (Dichte = 0,84 g/cm³)
Messbereich (Tankhöhe)
0/3.000 mm (Art.-Nr. 72500)
Messgenauigkeit
±3 % vom Skalenendwert
Temperatureinsatzbereich
Umgebung: -5/+55 °C
PVC-Schlauch
Zur Verlängerung der Messleitung.
20 m PE-Messleitung 4 x 1 mm mit
Schlauchverlängerungsstück
Skala (Anzeigewerte)
Unitel: Doppelskala 0/100 % Volumen
Außen für Rechtecktanks,
Innen für zylindrische Tanks
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff
mit integrierter Handpumpe
B x H x T: 145 x 135 x 65 mm

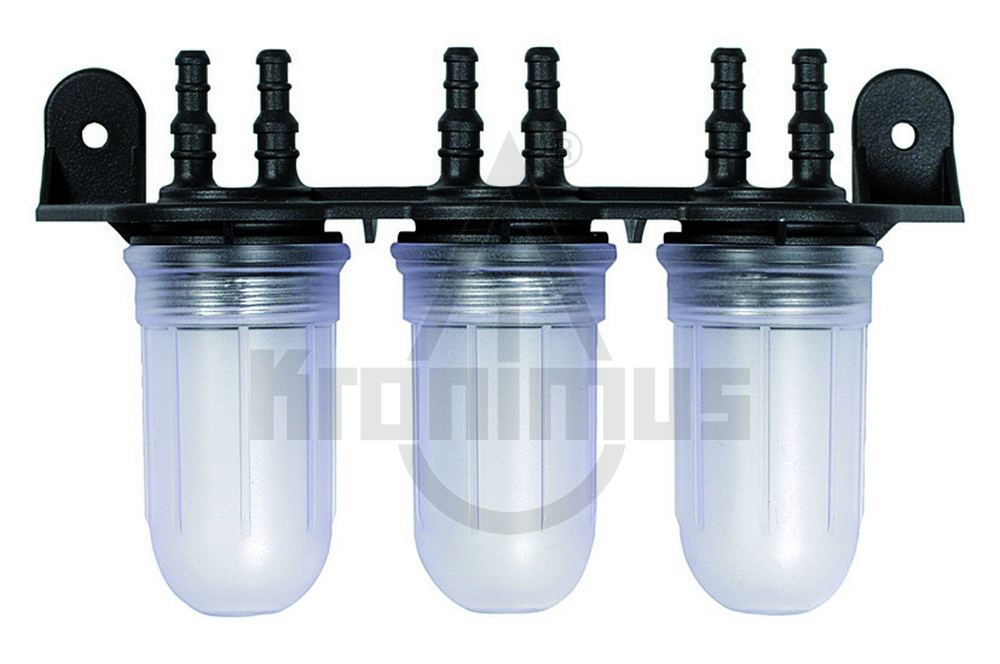

Kondensatleiste, 3-fach f. Afriso Vakuum Leckanzeigegeräte
Zum Schutz von Vakuum-Leckanzeigern an doppelwandigen Behältern vor Eindringen von Kondensatflüssigkeit ins Gerät oder vor Verschluss der Schlauchleitungen.
Kondensatleiste mit drei Kondensatgefäßen zur Sichtkontrolle mit integrierter Halterung für die einfache Wandmontage. Wenn kein durchgehendes Gefälle der Mess-, Saug- und Auspuffleitung vom Leckanzeiger zum Tank vorhanden ist, ist an jedem Tiefpunkt der Leitungen eine Kondensatleiste zu montieren. Bei Kondensatbildung wird die Flüssigkeit im jeweiligen Kondensatgefäß gesammelt. Zur Entleerung können die Kondensatgefäße schnell und einfach abgeschraubt werden.
Dichtheitsgeprüft
Kompakte, robuste Bauweise aus hochfestem Kunststoff
Kompatibel für Schläuche mit 4/6 mm Innendurchmesser
Technische Daten:
Schlauchanschluss:
Wechselbar Ø 4 oder 6 mm
Gehäuse:
Kunststoff
Lieferumfang:
Kondensatleiste mit 3 Kondensatgefäßen
