Leckanzeigegeräte und Zubehör

Für doppelwandige Behälter mit Flüssigkeit im Überwachungsraum. Zur Überwachung bei oberirdischer Lagerung wassergefährdender Flüssigkeiten mit Flammpunkt > 55 °C. Zugelassen für alle geeigneten Behälter unter atmosphärischen Bedingungen. Für unterirdische doppelwandige Behälter darf der Leckanzeiger LAG-13 seit Juli 2003 durch die Neueinstufung wassergefährdender Stoffe in Deutschland nur noch für Ersatzlieferungen verwendet werden! Nicht eigensicherer Leckanzeiger der Klasse II (EN 13160-1). Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter weiß) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit FailSafe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungs-set (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit max. ein Verhältnis von 1:35 betragen. Bei größerem Volumen des Überwachungsraumes sind Zusatzbehälter zu verwenden. Technische Daten: Temperatureinsatzbereich: Umgebung: -5/+55 °C   Lagerung: -10/+60 °C Versorgungsspannung: AC 230 V Signalteil: Wandaufbaugehäuse aus schlagfestem   Kunststoff (ABS)   B x H x T: 100 x 188 x 65 mm   Schutzart: IP 40 (EN 60529) Behälter: Kunststoff, weiß   B x H x T: 300 x 325 x 145 mm   Nutzinhalt / Gesamtinhalt: 4,5 l / 10 l   Abgang: G¾   Schutzart: IP20 (EN 60529) Bauaufsichtlicher Verwendbarkeitsnachweis: CE-Kennzeichnung nach EU-BauPVO 305/2011,   EN 13160-1 und ÜHP

Für doppelwandige Behälter mit Flüssigkeit im Überwachungsraum. Zur Überwachung bei oberirdischer Lagerung wassergefährdender Flüssigkeiten. Der LAGBehälter kann innerhalb Ex-gefährdeter Bereiche der Zone I und II (z. B. Domschacht bei Benzinbehältern) montiert werden. Zugelassen für alle geeigneten Behälter unter atmosphärischen Bedingungen. Für unterirdische doppelwandige Behälter darf der Leckanzeiger LAG-14 seit Juli 2003 durch die Neueinstufung wassergefährdender Stoffe in Deutschland nur noch für Ersatzlieferungen verwendet werden! Leckanzeigegerät der Klasse II (EN 13160-1) mit eigensicherem Sondenstromkreis. Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter schwarz) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit Fail-Safe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit max. ein Verhältnis von 1:35 betragen. Bei größerem Volumen des Überwachungsraumes sind Zusatzbehälter zu verwenden. Technische Daten: Temperatureinsatzbereich: Umgebung: -5/+50 °C   Lagerung: -10/+60 °C Versorgungsspannung: AC 230 V Signalteil: B x H x T: 100 x 188 x 65 mm   Schutzart: IP 30 (EN 60529) Schaltausgänge: Relaisausgänge: 1 potenzialfreier Wechsler Kontaktbelastung:  AC 250 V, 2A Behälter: Antistatischer Kunststoff, schwarz   B x H x T: 300 x 325 x 145 mm   Nutzinhalt / Gesamtinhalt: 4,5 l / 10 l   Abgang: G¾   Schutzart: IP 20 (EN 60529) Bauaufsichtlicher Verwendbarkeitsnachweis: CE-Kennzeichnung nach EU-BauPVO 305/2011,   EN 13160-1 und ÜHP ATEX-Zulassung: EX5 11 02 15639 011   Ex II (1) G [Ex ia] IIC

Zur schnellen Integration im Schaltschrank Montagerahmen passend zu Wandaufbaugehäusen 100 x 188 x 65 mm (B x H x T) der WATCHDOG-LINE (Warngeräte).

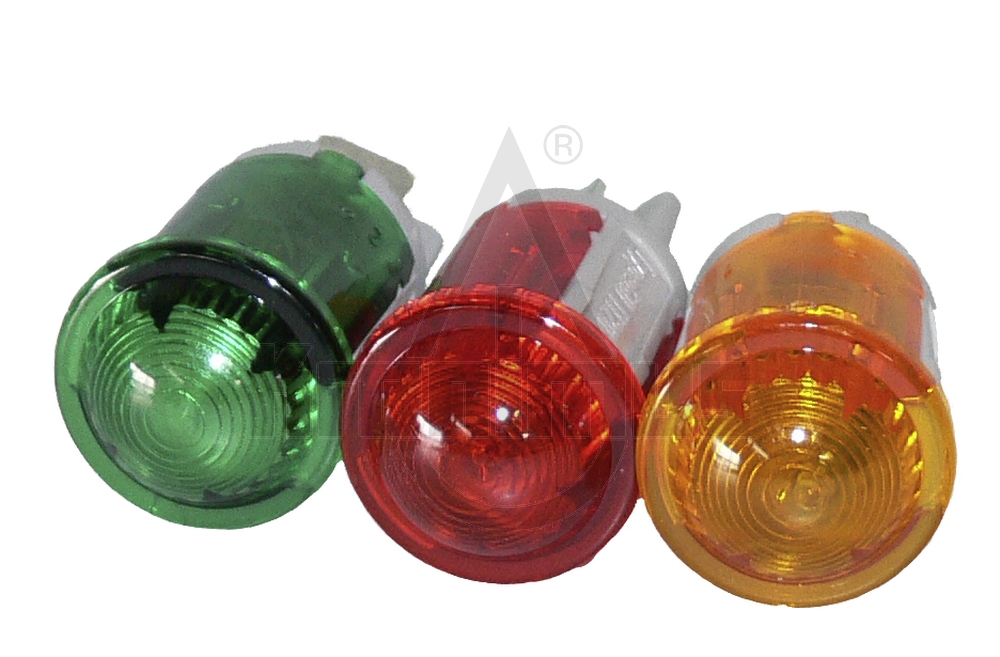

Alarmlampe LAZ-04 (rot) für Leckanzeiger LAZ

Afriso-LAG-Ersatzsonde für LAG 13 & 14

Zur Verwendung in Verbindung mit Leckanzeigern an doppelwandigen Behältern. Konzentrat zur Herstellung der Leckanzeigeflüssigkeit für den Überwachungsraum. 10 l-Kanister mit 4 l Leckanzeigeflüssigkeits-Konzentrat Antifrogen N (BAM-Nr.: 1.3/9790-5.1/3436), mischbar mit Wasser auf 8 l bis -30 °C oder 10 l bis -25 °C

Für verschiedenste Fernüberwachungsaufgaben, speziell in der Haus- und Gebäudetechnik. Es können zwei analoge Messwerte und zwei digitale Grenzwerte mit einem Gerät überwacht werden. In Verbindung mit dem AFRISO Net Webservice können zusätzlich Daten visualisiert, aufgezeichnet und verwaltet werden. Typische Einsatzgebiete: Überwachung und Verwaltung von Heizöltanks Überwachung von Heiz- und Technikräumen Kontrolle von Schächten, Auffangwannen oder Rohrleitungen Signalweiterleitung von Gefahren- und Zustandsmeldungen EMS 220 kann z. B. mit folgenden AFRISO Signalgebern kombiniert werden: Füllstandmessgeräte Füllstandgrenzschalter Lecküberwachungsgeräte Gas- und Rauchmelder EMS 220 verfügt über 2 analoge und 2 digitale Eingänge. EMS 220 sendet Alarmsignale oder kontinuierliche Messergebnisse auf das Mobiltelefon des Anlagenbetreibers oder zur Dokumentation und Verteilung an den AFRISO Net Server. Vom Server können Meldungen per Internet, SMS oder E-Mail verschickt werden. Der Betreiber kann per Mobiltelefon den Anlagenstatus jederzeit abfragen oder Parameter verändern. Messintervalle, Grenzwerte und Datenübertragungsabstände sind frei einstellbar.  Technische Daten: Temperatureinsatzbereich Umgebung: -20/+50 °C Versorgungsspannung AC 230 V Sensorversorgung DC 24 V, max. 25 mA Alarmeingänge 2 Analogeingang 4–20 mA, aktiv oder passiv   2 Digitaleingänge, potenzialfrei zu belegen Datenübertragung GSM-Kurzmitteilung (SMS) durch integriertes   GSM-Modem 900/1800 MHz Messintervalle Frei einstellbar Parametrierung Über Mobiltelefon Gehäuse Wandaufbaugehäuse aus   schlagfestem Kunststoff (ABS)   B x H x T: 100 x 188 x 65 mm Schutzart IP 40 (EN 60529) Elektrische Anschlüsse Kabelverschraubungen

LAG-Behälter schwarz Passend zu LAG-14 ER, für alle Lagerflüssigkeiten B x H x T: 300 x 325 x 145 mm Nutzinhalt / Gesamtinhalt: 4,5 l / 10 l Abgang: G¾ Schutzart: IP 20 (EN 60529)

Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit FailSafe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Technische Daten: Temperatureinsatzbereich: Umgebung: -5/+55 °C   Lagerung: -10/+60 °C Versorgungsspannung: AC 230 V Signalteil: Wandaufbaugehäuse aus schlagfestem   Kunststoff (ABS)   B x H x T: 100 x 188 x 65 mm   Schutzart: IP 40 (EN 60529)

Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit FailSafe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Technische Daten: Temperatureinsatzbereich: Umgebung: -5/+50 °C   Lagerung: -10/+60 °C Versorgungsspannung: AC 230 V Signalteil: B x H x T: 100 x 188 x 65 mm   Schutzart: IP 30 (EN 60529) Schaltausgänge: Relaisausgänge: 1 potenzialfreier Wechsler   Kontaktbelastung: AC 250 V, 2A

LAG-Behälter weiß Passend zu LAG-13 K, für alle Lagerflüssigkeiten mit Flammpunkt > 55 °C B x H x T: 300 x 325 x 145 mm Nutzinhalt / Gesamtinhalt: 4,5 l / 10 l Abgang: G¾ Schutzart: IP 20 (EN 60529)

Zur Sicherstellung der Funktion und zum Schutz von Vakuum-Leckanzeigern. Flüssigkeitssperre mit Kondensatgefäß zur Sichtkontrolle mit Befestigungswinkel für einfache Montage am Domdeckel. Die Flüssigkeitssperre wird direkt in die Saugleitung zwischen Leckanzeiger und doppelwandigem Behälter montiert. Die in der Saugleitung mitgeführte Flüssigkeit (Kondensat oder im Leckagefall Lagergut bzw. Grundwasser) wird im Kondensatgefäß der Flüssigkeitssperre gesammelt. Ein integrierter Schwimmer sperrt die Saugleitung ab, wenn sich zuviel Flüssigkeit in der Flüssigkeitssperre befindet. Zur Entleerung kann das Kondensatgefäß schnell und einfach abgeschraubt werden Dichtheitsgeprüft Kompakte, robuste Bauweise aus hochfestem Kunststoff Kompatibel für Schläuche mit 4/6 mm Innendurchmesser Technische Daten: Schlauchanschluss: Wechselbar Ø 4 oder 6 mm Gehäuse: Kunststoff Lieferumfang: Flüssigkeitssperre mit Kondensatgefäß   Befestigungswinkel   Schlauchanschluss Ø 4/6 mm

Zum Schutz von Vakuum-Leckanzeigern an doppelwandigen Behältern vor Eindringen von Kondensatflüssigkeit ins Gerät oder vor Verschluss der Schlauchleitungen. Kondensatleiste mit drei Kondensatgefäßen zur Sichtkontrolle mit integrierter Halterung für die einfache Wandmontage. Wenn kein durchgehendes Gefälle der Mess-, Saug- und Auspuffleitung vom Leckanzeiger zum Tank vorhanden ist, ist an jedem Tiefpunkt der Leitungen eine Kondensatleiste zu montieren. Bei Kondensatbildung wird die Flüssigkeit im jeweiligen Kondensatgefäß gesammelt. Zur Entleerung können die Kondensatgefäße schnell und einfach abgeschraubt werden. Dichtheitsgeprüft Kompakte, robuste Bauweise aus hochfestem Kunststoff Kompatibel für Schläuche mit 4/6 mm Innendurchmesser Technische Daten: Schlauchanschluss: Wechselbar Ø 4 oder 6 mm Gehäuse: Kunststoff Lieferumfang: Kondensatleiste mit 3 Kondensatgefäßen

Für die hydraulische, zulassungsgerechte Montage von Leckanzeigegeräten.

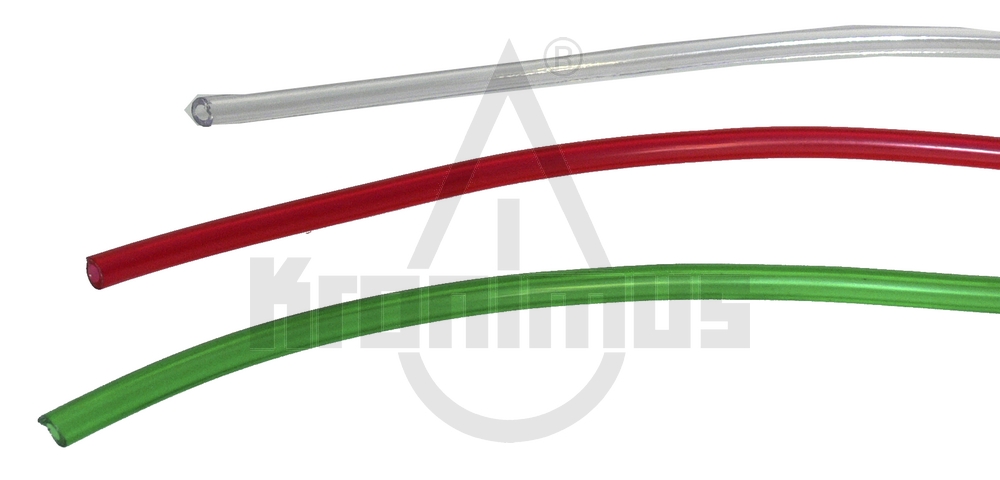

PVC-Schlauch 4 x 2 mm grün

PVC-Schlauch 4 x 2 mm rot

PVC-Schlauch 4 x 2 mm transparent
