Alternative Heizsysteme

zur Herstellung flachdichtender Anschlüsse an Edelstahl-Wellrohren (ohne Schlagmatrize)

• sauberer Anschluss auf oder unter dem Dach • mit waagerechtem und senkrechtem Adapter verfügbar • für DN50 und DN70 geeignet • UV- und witterungsbeständig

• sauberer Anschluss auf oder unter dem Dach • mit waagerechtem und senkrechtem Adapter verfügbar • für DN50 und DN70 geeignet • UV- und witterungsbeständig

• sauberer Anschluss auf oder unter dem Dach • mit waagerechtem und senkrechtem Adapter verfügbar • für DN50 und DN70 geeignet • UV- und witterungsbeständig

Für Sanitär, Solar- und Heizungsanlagen universell einsetzbar, Anschluss ½" selbstdichtend, voller Durchgang, PN 10, Pressmessing MS 58 mit Schlauchverschraubung, mit KTW-geprüften Dichtungen, einsetzbar bis max. 160 °C.

Der Solar - Trinkwasserspeicher SKL kommt in Solaranlagen zur reinen Trinkwassererwärmung oder in Mehrspeichersystemen mit zusätzlichen Pufferspeichern zum Einsatz. Perfekt abgestimmt für alle Solarsysteme Auch für Brennwerttechnik geeignet Bivalent, zwei Glattrohrwärmetauscher (Solar und Heizung) Korrosionsschutz innen mit Zweischichtemaillierung Magnesium‐Schutzanode eingebaut Isolierung: PU‐Hartschaumdämmung λ 0,0235 W/mK, fest aufgeschäumt, Dammstärke ca. 50 mm, Außenmantel PVC Silber, Brandschutzklasse: B2 Elektroheizstabanschluss möglich Technische Daten: Daten Speicher Typ   300 Nennvolumen L 311 Höhe isoliert [A] mm 1515 Höhe unisoliert [B] mm - Kippmaß mm 1650 Durchmesser isoliert [C] mm 650 Durchmesser unisoliert [D] mm - PU-Hartschaumdämmung, nicht abnehmbar mm 50 PU-Hartschaumdämmung, abnehmbare Halbschalen mm - Außenmantel   PVC silber Max. Betriebsdruck Speicher bar 10 Max. Betriebstemperatur Speicher °C 95 Gewicht ca. kg 114 Max. E-Heizstabgröße (optional) kW 4,5       Bereitschaftswärmeaufwand nach EN 12897:2006   300 Warmhalteverlust W 70 Energieeffizienzklasse   B       Daten Wärmetauscher oben   300 Heizfläche m² 1,4 Inhalt L 8,8 Druckverlust (2 m³/h) mbar 83 Übertragungsleitung (7K; 1m³/h; TVorlauf = 80°C) kW 12 Max. Betriebsdruck bar 10 Max. Betriebstemperatur °C 95       Daten Zapfleistung   300 Zapfleistung bei 17 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) L/h 617 Zapfleistung bei 27 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) L/h 890 Zapfleistung bei 50 kW (HV 70°C), KW 10°C/WW 45°C L/h 1495 Leistungskennzahl NL bei 70/50 oberer WT NL 3,1 Leistungskennzahl NL bei 70/50 beide WT NL 7,2       Daten Solarwärmetauscher   300 Heizfläche m² 1,8 Inhalt L 11,3 Druckverlust (2 m³/h) mbar 98 Übertragungsleitung (8K; 1m³/h; TVorlauf = 65°C) kW 15 Übertragungsleitung (8K; 1m³/h; TVorlauf = 75°C) kW 19 Max. Betriebsdruck bar 10 Max. Betriebstemperatur °C 110 Empfohlene Mindestkollektorfläche ca. m² 6       Anschlüsse und Bemaßung   300 [1] Anode   oben     (1¼“) [2] Warmwasser mm 1345     (¾“IG) [3] Heizung Vorlauf mm 1245     (1“IG) [4] Thermometer mm 1200     (½“IG) [5] Boilerfühler mm 1080     (½“IG) [6] Zirkulation mm 985     (¾“IG) [7] Heizung Rücklauf mm 885     (1“IG) [8] Elektroheizstab mm 830     (1½“IG) [9] Solar Vorlauf mm 770     (¾“IG) [10] Solarfühler mm 400     (½“IG) [11] Flansch Ø114 mm  mm 400 (ab SKL 400 mit zusatzl. Anode)   - [12] Solarrücklauf mm 245     (1“IG) [13] Kaltwasser mm 145     (¾“IG)

Der Solar - Trinkwasserspeicher SKL kommt in Solaranlagen zur reinen Trinkwassererwärmung oder in Mehrspeichersystemen mit zusätzlichen Pufferspeichern zum Einsatz. Perfekt abgestimmt für alle Solarsysteme Auch für Brennwerttechnik geeignet Bivalent, zwei Glattrohrwärmetauscher (Solar und Heizung) Korrosionsschutz innen mit Zweischichtemaillierung Magnesium‐Schutzanode eingebaut Isolierung: PU‐Hartschaumdämmung λ 0,0235 W/mK, fest aufgeschäumt, Dammstärke ca. 50 mm, Außenmantel PVC Silber, Brandschutzklasse: B2 Elektroheizstabanschluss möglich Technische Daten: Daten Speicher Typ   400 Nennvolumen L 398 Höhe isoliert [A] mm 1630 Höhe unisoliert [B] mm - Kippmaß mm 1780 Durchmesser isoliert [C] mm 700 Durchmesser unisoliert [D] mm - PU-Hartschaumdämmung, nicht abnehmbar mm 50 PU-Hartschaumdämmung, abnehmbare Halbschalen mm - Außenmantel   PVC silber Max. Betriebsdruck Speicher bar 10 Max. Betriebstemperatur Speicher °C 95 Gewicht ca. kg 149 Max. E-Heizstabgröße (optional) kW 4,5       Bereitschaftswärmeaufwand nach EN 12897:2006   400 Warmhalteverlust W 82 Energieeffizienzklasse   C       Daten Wärmetauscher oben   400 Heizfläche m² 1,4 Inhalt L 8,8 Druckverlust (2 m³/h) mbar 83 Übertragungsleitung (7K; 1m³/h; TVorlauf = 80°C) kW 12 Max. Betriebsdruck bar 10 Max. Betriebstemperatur °C 95       Daten Zapfleistung   400 Zapfleistung bei 17 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) L/h 662 Zapfleistung bei 27 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) L/h 935 Zapfleistung bei 50 kW (HV 70°C), KW 10°C/WW 45°C L/h 1535 Leistungskennzahl NL bei 70/50 oberer WT NL 3,6 Leistungskennzahl NL bei 70/50 beide WT NL 11,4       Daten Solarwärmetauscher   400 Heizfläche m² 2,2 Inhalt L 14 Druckverlust (2 m³/h) mbar 109 Übertragungsleitung (8K; 1m³/h; TVorlauf = 65°C) kW 18 Übertragungsleitung (8K; 1m³/h; TVorlauf = 75°C) kW 23 Max. Betriebsdruck bar 10 Max. Betriebstemperatur °C 110 Empfohlene Mindestkollektorfläche ca. m² 8       Anschlüsse und Bemaßung   400 [1] Anode   oben     (1¼“) [2] Warmwasser mm 1505     (¾“IG) [3] Heizung Vorlauf mm 1355     (1“IG) [4] Thermometer mm 1300     (18x2) [5] Boilerfühler mm 1125     (½“IG) [6] Zirkulation mm 1030     (¾“IG) [7] Heizung Rücklauf mm 935     (1“IG) [8] Elektroheizstab mm 880     (1½“IG) [9] Solar Vorlauf mm 805     (¾“IG) [10] Solarfühler mm 420     (½“IG) [11] Flansch Ø114 mm  mm 420 (ab SKL 400 mit zusatzl. Anode)   (M8x30) [12] Solarrücklauf mm 265     (1“IG) [13] Kaltwasser mm 110     (¾“IG)

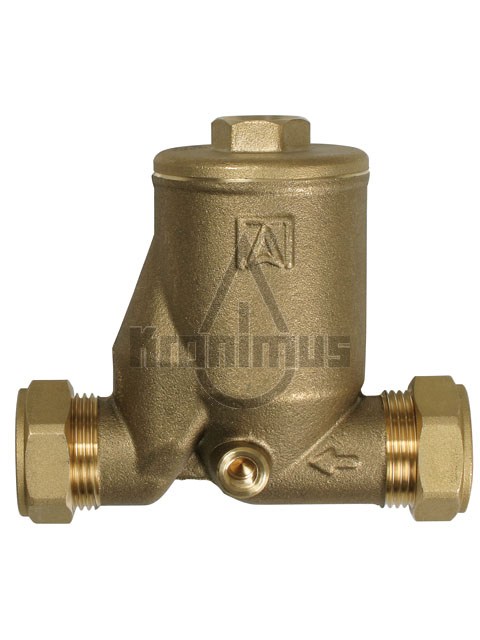

Luftabscheider für den Einsatz in thermischen Solaranlagen oder in geschlossenen Heizungsanlagen nach EN 12828 mit Betriebstemperaturen bis 150 °C und Betriebsdruck max. 6 bar. Der Luftabscheider scheidet die im Wärmeträgermedium enthaltene Luft ab. Die Luft sammelt sich im Gehäuse an und kann über einen Schnellentlüfter oder über ein Hand-Entlüftungsventil am Einschraubgewinde G3 /8 abgeleitet werden. Anschlüsse beidseitig Klemmringverschraubung für Cu-Rohr Ø 22 mm

Für thermische Solaranlagen, Gehäuse aus Pressmessing CW617N, Mechanik aus schlagzähem und temperaturfestem Kunststoff, beständig gegen Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten.In Verbindung mit Absperrventil RIA..-SOL ist der Luftbrecher zu entfernen. Technische Daten: Max. Betriebstemperatur 160 °C. Max. Betriebsdruck 12 bar.

Für thermische Solaranlagen, Gehäuse aus Pressmessing CW617N, Mechanik aus schlagzähem und temperaturfestem Kunststoff, beständig gegen Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten.In Verbindung mit Absperrventil RIA..-SOL ist der Luftbrecher zu entfernen. Technische Daten: Max. Betriebstemperatur 160 °C. Max. Betriebsdruck 12 bar.

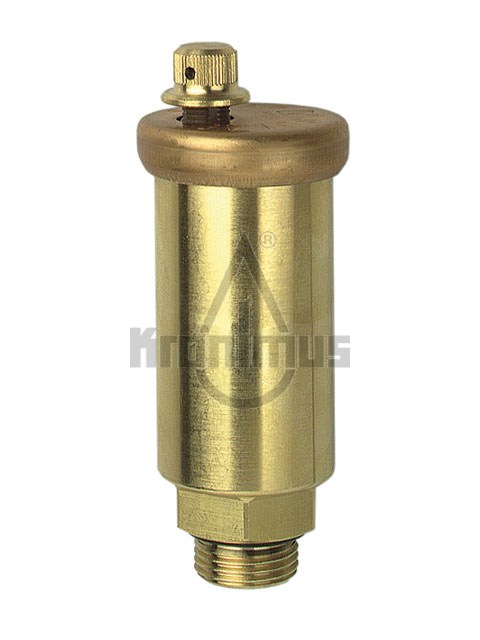

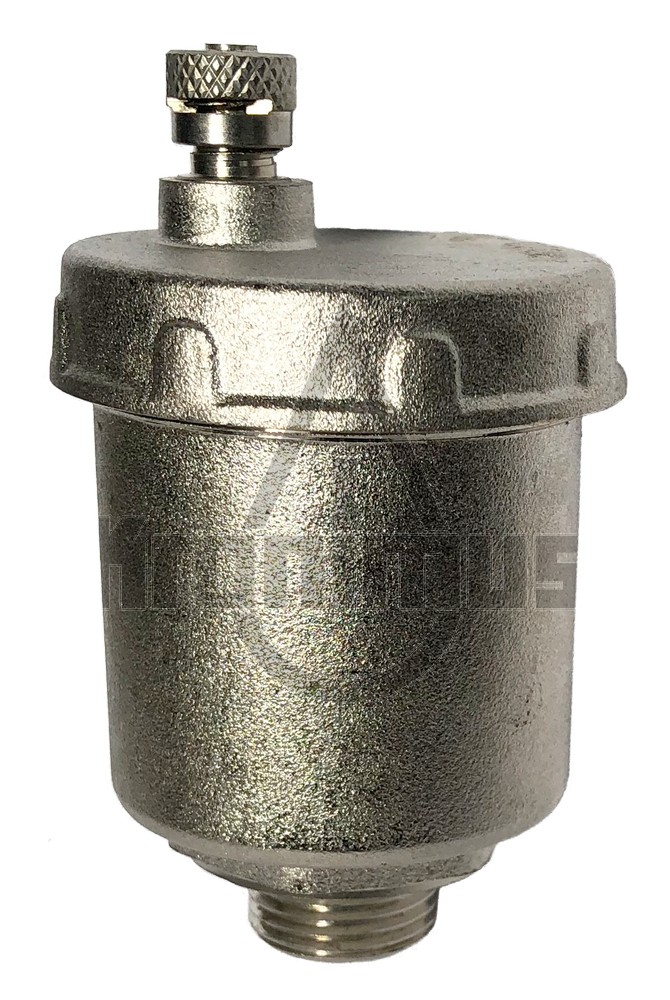

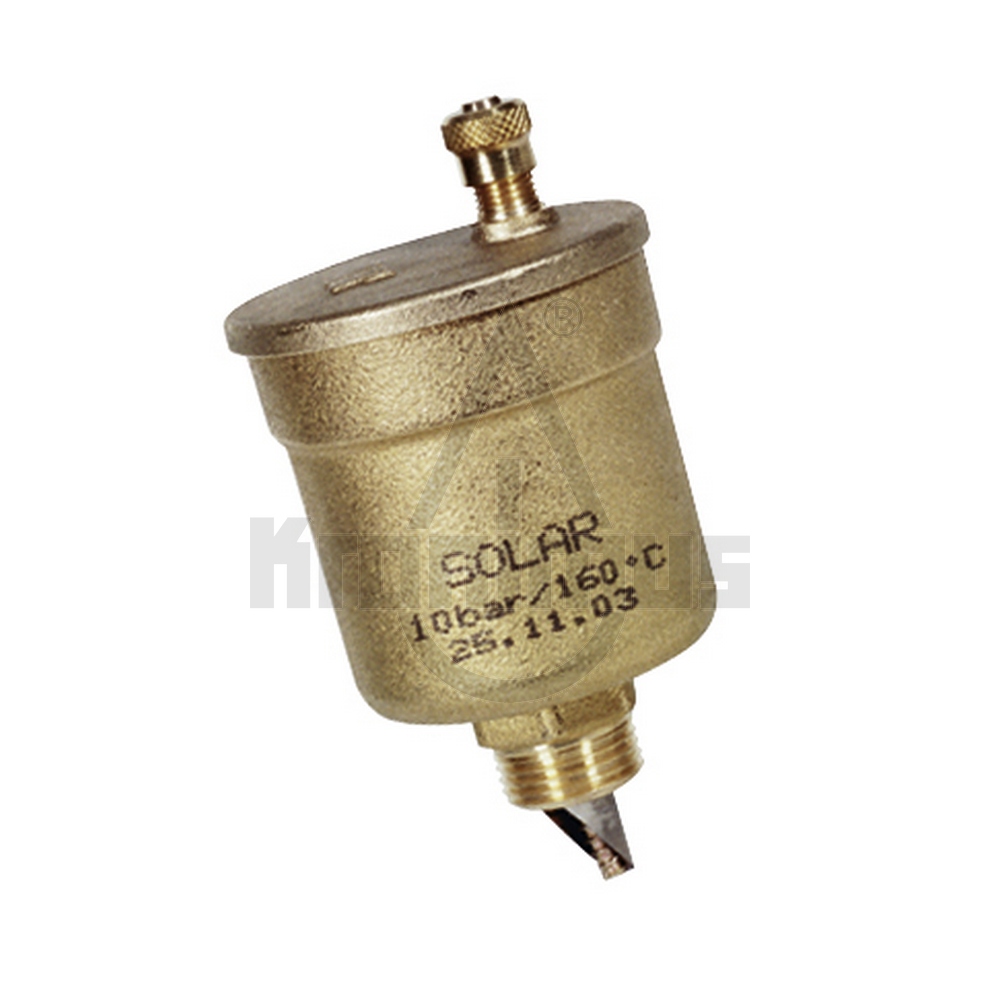

Schnellentlüfter für den Einsatz in thermischen Solaranlagen mit Betriebstemperaturen bis 150 °C und Betriebsdruck max. 6 bar. Gehäuse aus MessingPräzisionsdrehteilen, Funktionsteile aus hochtemperaturbeständigem Kunststoff. Anschluss G3 /8 mit O-RingDichtung.

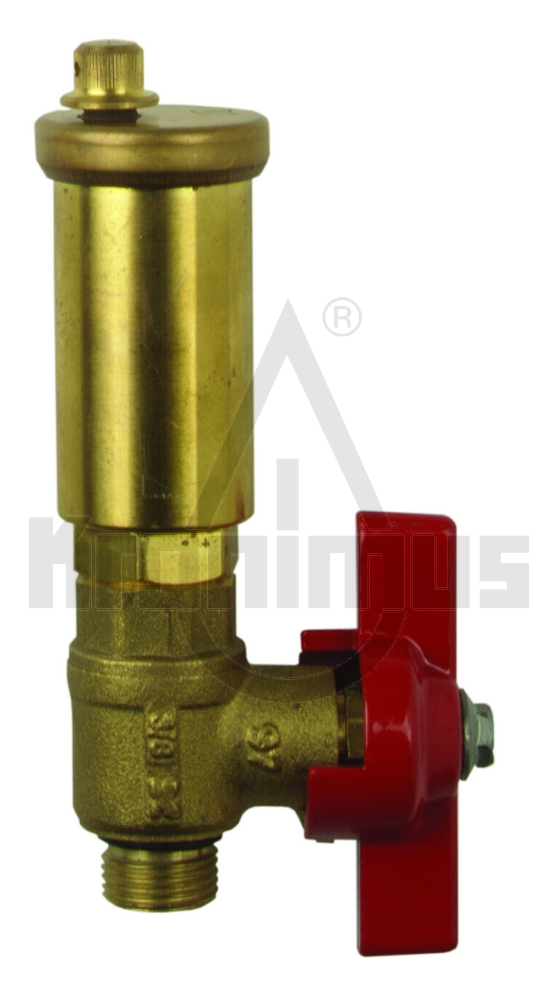

Schnellentlüfter für den Einsatz in thermischen Solaranlagen mit Betriebstemperaturen bis 150 °C und Betriebsdruck max. 6 bar. Gehäuse aus Messing-Präzisionsdrehteilen, Funktionsteile aus hochtemperaturbeständigem Kunststoff. Komplett montiert mit Kugelhahn als Absperrvorrichtung. Anschluss G3/8.

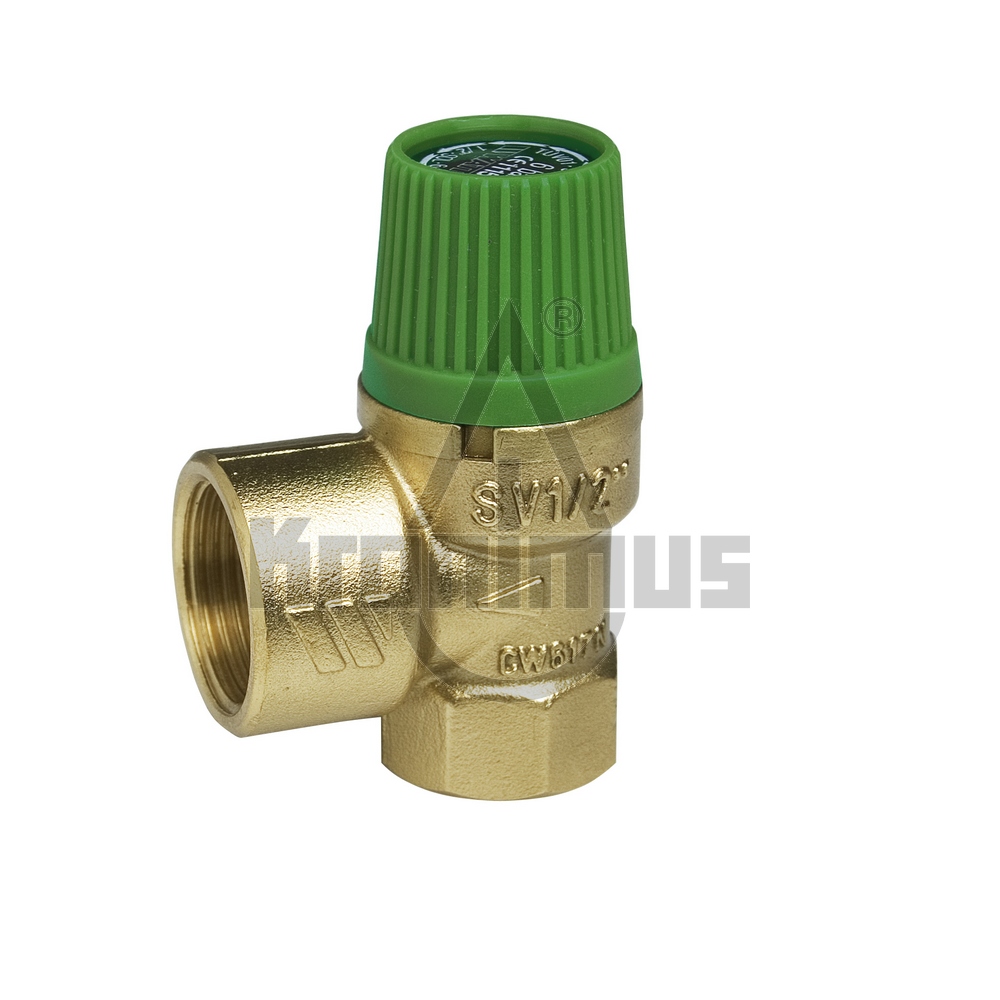

Aus Pressmessing CW617N, Drehkappe aus hochwertigem, schlagzähem und temperaturfestem Kunststoff, Feder aus Stahl, Membrane und Dichtungen heißwasserbeständig, geeignet für Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten Technische Daten: Max. Betriebstemperatur 160 °C. Anschlüsse ½"×¾". Bauteilgeprüft Kennbuchstabe SOL.

Aus Pressmessing CW617N, Drehkappe aus hochwertigem, schlagzähem und temperaturfestem Kunststoff, Feder aus Stahl, Membrane und Dichtungen heißwasserbeständig, geeignet für Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten Technische Daten: Max. Betriebstemperatur 160 °C. Anschlüsse ½"×¾". Bauteilgeprüft Kennbuchstabe SOL.

Aus Pressmessing CW617N, Drehkappe aus hochwertigem, schlagzähem und temperaturfestem Kunststoff, Feder aus Stahl, Membrane und Dichtungen heißwasserbeständig, geeignet für Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten Technische Daten: Max. Betriebstemperatur 160 °C. Anschlüsse ½"×¾". Bauteilgeprüft Kennbuchstabe SOL.

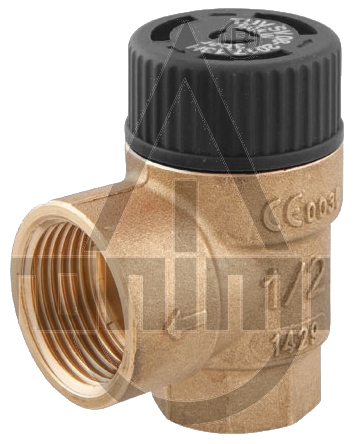

Für thermische Solaranlagen zur Absicherung gegen Drucküberschreitung. Geeignet für die Medien Wasser, Wasser Antifrogen-Gemische, WasserTyfocor-Gemische und Flüssigkeiten der Fluidgruppe 1 und 2 (Druckgeräterichtlinie, Art. 9) Technische Daten: Anschlüsse: Eingang: Rp½   Ausgang: Rp¾ Öffnungsdruck: 6 bar Maße: B x H x T: 35 x 60 x 45 mm Gehäuse: Messing CW617 N Temperatureinsatzbereich: Medium: -20/+160 °C Beheizungsleistung: Max. 50 kW

Aus Pressmessing CW617N, Drehkappe aus hochwertigem, schlagzähem und temperaturfestem Kunststoff, Feder aus Stahl, Membrane und Dichtungen heißwasserbeständig, geeignet für Wasser, Wasser-Glykol-Gemische und neutrale nichtklebende Flüssigkeiten Technische Daten: Max. Betriebstemperatur 160 °C. Anschlüsse ½"×¾". Bauteilgeprüft Kennbuchstabe SOL.
