Solar Trinkwasserspeicher SKL 400
Produktnummer:
704100400
Produktinformationen "Solar Trinkwasserspeicher SKL 400"
Der Solar - Trinkwasserspeicher SKL kommt in Solaranlagen zur reinen Trinkwassererwärmung oder in Mehrspeichersystemen mit zusätzlichen Pufferspeichern zum Einsatz.
- Perfekt abgestimmt für alle Solarsysteme
- Auch für Brennwerttechnik geeignet
- Bivalent, zwei Glattrohrwärmetauscher (Solar und Heizung)
- Korrosionsschutz innen mit Zweischichtemaillierung
- Magnesium‐Schutzanode eingebaut
- Isolierung:
- PU‐Hartschaumdämmung λ 0,0235 W/mK, fest aufgeschäumt,
- Dammstärke ca. 50 mm, Außenmantel PVC Silber,
- Brandschutzklasse: B2
- Elektroheizstabanschluss möglich
Technische Daten:
| Daten Speicher Typ | 400 | |
| Nennvolumen | L | 398 |
| Höhe isoliert [A] | mm | 1630 |
| Höhe unisoliert [B] | mm | - |
| Kippmaß | mm | 1780 |

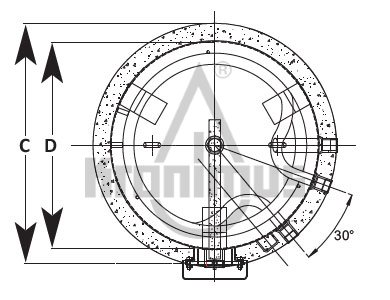

| Durchmesser isoliert [C] | mm | 700 |
| Durchmesser unisoliert [D] | mm | - |
| PU-Hartschaumdämmung, nicht abnehmbar | mm | 50 |
| PU-Hartschaumdämmung, abnehmbare Halbschalen | mm | - |
| Außenmantel | PVC silber | |
| Max. Betriebsdruck Speicher | bar | 10 |
| Max. Betriebstemperatur Speicher | °C | 95 |
| Gewicht ca. | kg | 149 |
| Max. E-Heizstabgröße (optional) | kW | 4,5 |
| Bereitschaftswärmeaufwand nach EN 12897:2006 | 400 | |
| Warmhalteverlust | W | 82 |
| Energieeffizienzklasse | C | |
| Daten Wärmetauscher oben | 400 | |
| Heizfläche | m² | 1,4 |
| Inhalt | L | 8,8 |
| Druckverlust (2 m³/h) | mbar | 83 |
| Übertragungsleitung (7K; 1m³/h; TVorlauf = 80°C) | kW | 12 |
| Max. Betriebsdruck | bar | 10 |
| Max. Betriebstemperatur | °C | 95 |
| Daten Zapfleistung | 400 | |
| Zapfleistung bei 17 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) | L/h | 662 |
| Zapfleistung bei 27 kW (HV 70°C/HR 40°C; KW 10°C/WW 45°C) | L/h | 935 |
| Zapfleistung bei 50 kW (HV 70°C), KW 10°C/WW 45°C | L/h | 1535 |
| Leistungskennzahl NL bei 70/50 oberer WT | NL | 3,6 |
| Leistungskennzahl NL bei 70/50 beide WT | NL | 11,4 |
| Daten Solarwärmetauscher | 400 | |
| Heizfläche | m² | 2,2 |
| Inhalt | L | 14 |
| Druckverlust (2 m³/h) | mbar | 109 |
| Übertragungsleitung (8K; 1m³/h; TVorlauf = 65°C) | kW | 18 |
| Übertragungsleitung (8K; 1m³/h; TVorlauf = 75°C) | kW | 23 |
| Max. Betriebsdruck | bar | 10 |
| Max. Betriebstemperatur | °C | 110 |
| Empfohlene Mindestkollektorfläche ca. | m² | 8 |

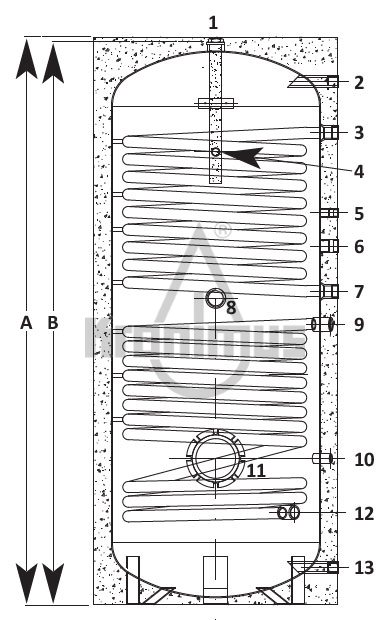

| Anschlüsse und Bemaßung | 400 | |
| [1] Anode | oben | |
| (1¼“) | ||
| [2] Warmwasser | mm | 1505 |
| (¾“IG) | ||
| [3] Heizung Vorlauf | mm | 1355 |
| (1“IG) | ||
| [4] Thermometer | mm | 1300 |
| (18x2) | ||
| [5] Boilerfühler | mm | 1125 |
| (½“IG) | ||
| [6] Zirkulation | mm | 1030 |
| (¾“IG) | ||
| [7] Heizung Rücklauf | mm | 935 |
| (1“IG) | ||
| [8] Elektroheizstab | mm | 880 |
| (1½“IG) | ||
| [9] Solar Vorlauf | mm | 805 |
| (¾“IG) | ||
| [10] Solarfühler | mm | 420 |
| (½“IG) | ||
| [11] Flansch Ø114 mm | mm | 420 |
| (ab SKL 400 mit zusatzl. Anode) | (M8x30) | |
| [12] Solarrücklauf | mm | 265 |
| (1“IG) | ||
| [13] Kaltwasser | mm | 110 |
| (¾“IG) |
