3.10 Messtechnik

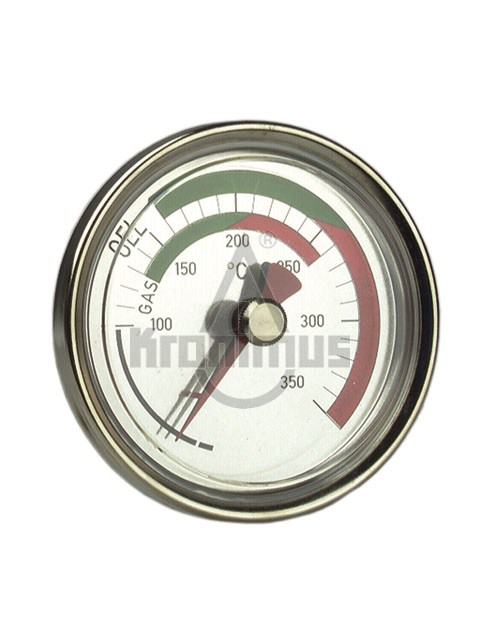

Rauchgastemperaturcontroller RTC zur Brennerkontrolle bei Gas- und Ölfeuerungen Nenngröße Ø mm 80 Messelement Bimetallwendel Anzeigebereiche °C 0/500 Verwendungsbereich Skalenendwert Betriebsdruck am Schutzrohr Maximal 6 bar Anschluss Tauchrohr Edelstahl 316 L, glatt   mit Ringmagnethalterung Zifferblatt Aluminium, grau–Skalierung schwarz   mit grünen und roten Kontrollfeldern Zeiger Aluminium, schwarz   mit zusätzlichem Max-Schleppzeiger, rot Gehäuse Stahlblech, verzinkt Übersteckring Stahlblech, vernickelt Sichtscheibe Kunststoff

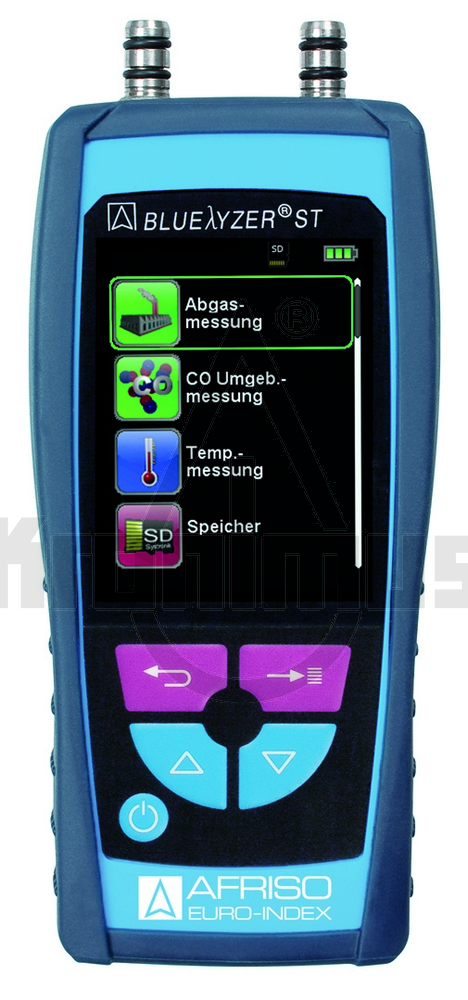

Ideal für den Einsatz im SHK-Fachhandwerk zur genauen Einstellung oder Kontrollmessung auf Augenhöhe mit amtlichen Abgasmessgeräten. BLUELYZER ST eignet sich zur Abgasanalyse, Druckmessung und (Differenz-)Temperaturmessung und ist das Handmessgerät für den universellen Einsatz an kleinen und mittleren Öl- und Gasfeuerungen gemäß 1. BImSchV sowie zur Überprüfung von Gasfeuerstätten auf CO-Konzentrationen. Das SHK-Multitalent verfügt zusätzlich über eine exakte Berechnung des Eta-Wertes für alle Brennwertheizungen mit brennstoffspezifischer Taupunktberechnung. Technische Daten: Abgas-/Differenztemperatur 0/1.000 °C Luft-/Verbrennungslufttemperatur -20/+200 °C Feinzug/Druck 40 hPa O2 0/21 Vol.-% CO 0/6.000 ppm (max.) Anzeige (berechnete Werte) CO2, CO unverdünnt, Lambda, Taupunkt   Eta-Wirkungsgrad, Abgasverluste qA,   CO mg/m3 (Erdgas), CO mg/kWh (Heizöl) Temperatureinsatzbereich Umgebung: 5/40 °C   Lagerung: -20/+50 °C Gewicht (Gehäuse) Ca. 275 g Maße B x H x T: 66 x 143 x 37 mm Display TFT-Farbdisplay 2,8"   B x H: 45 x 60 mm Anschlüsse Feinzug/Druck: Ø 7 mm   Gas: Ø 8 mm Versorgungsspannung Über Lithium-Ionen-Akku (3,6 V/1.800 mAh)   oder Netzteil (Mini-USB) Betriebszeit (Ecomodus) 12 Stunden Datenspeicherung MicroSD-Karte, max. 16 GB Schnittstellen Infrarot, Bluetooth® Smart, QR-Code Generator,   MicroSD-Kartenslot Zulassungen EN 50379-2 für O2 /CO2 , TA, TG, Druck   EN 50379-3 für CO   VDI 4206 (Blatt 1) Spezifikationen und Lieferumfang: Messgerät inkl. Kalibrierprotokoll, Geräteschutzhülle mit Magneten, Netzteil NTE 5 Mini-USB-A, Ladekabel USB-A auf Mini-USB, 5 x Partikelfilter, 5 x Teflonmembrane, Kondensatfilterpatrone KFP 2P, Abgassonde kompakt 170mm, Umgebungsluftfühler, Kleingerätekoffer

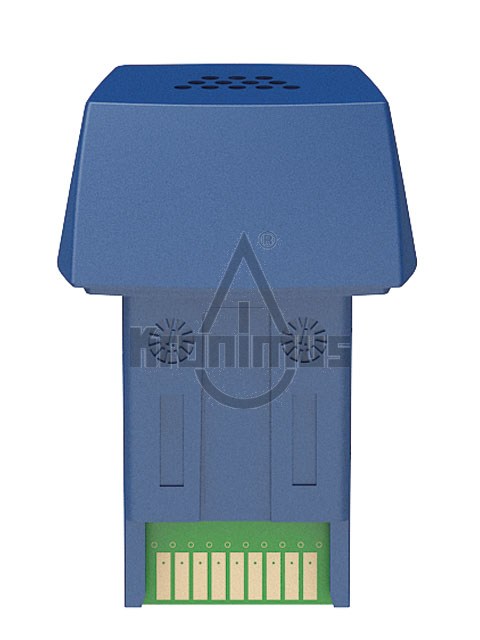

Sensormodul zum schnellen und sicheren Detektieren von VOCs (flüchtigen organischen Verbindungen) und CO2 in der Umgebungsluft. Die Gas-Konzentration wird auf dem Auswertegerät als CO2 (ppm) und TVOC (ppb) angezeigt, während an der CAPBs®-Messeinheit ein akustisches Signal ausgegeben wird CAPBs® Luftqualität AQ 20 OHNE Basisgriff Beurteilung der Innenraum-Luftqualität Überprüfung von Filtern Nachweis von Lecks bei Gefahrstoffen Zur redundanten Messung in Verbindung mit PID-Messungen Überprüfung der Luftqualität in geschlossenen Räumen (z. B. Schulen, Büros, Konferenzräume, Bibliotheken, usw.) Technische Daten: Messbereiche 450 / 2.000 ppm CO2 äquivalent (relativ)   125 / 600 ppb TVOC äquivalent Auflösung 1 ppm

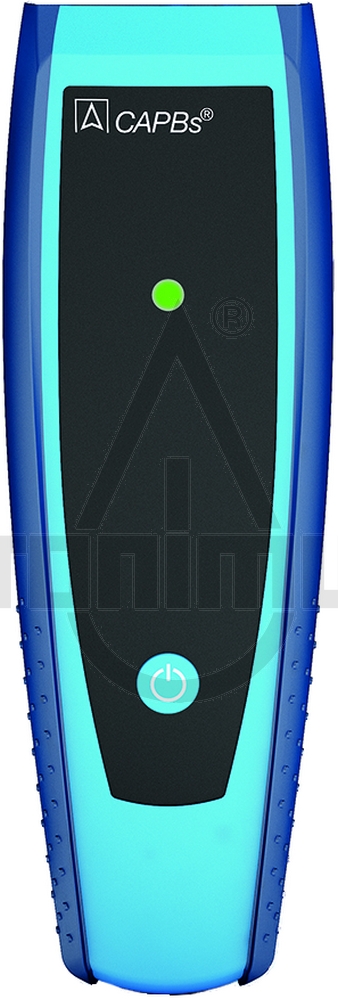

Universell einsetzbarer Basisgriff für alle CAPBs® Sensormodule. Ergonomisch geformter Handgriff mit drei Magneten und Batteriefach auf der Gehäuserückseite. Frontseitig mit mehrfarbiger Leuchtdiode und Multifunktionstaste. Ein akustischer Signalgeber und ein Bluetooth® Smart-Modul sind integriert. Technische Daten: Maße (H x B x T):  140 x 45 x 39 mm Gewicht:  113 g Versorgungsspannung:  2 x 1,5 V AAA Alkaline-Batterien oder   2 x AAA NiMH Akkus (1,2 V / 900 mAh) Schnittstelle:  Bluetooth® Smart

Sensormodul zur schnellen und sicheren Gasleckdetektion. Durch die flexible Sonde ist der Einsatz an schwer zugänglichen Stellen möglich. Die Gaskonzentration wird auf dem Auswertegerät exakt in „ppm“ angezeigt, während an der CAPBs®- Messeinheit ein akustisches Signal ausgegeben wird. Die Alarmschwelle ist individuell einstellbar. Durch die Grundkalibration auf Methan ist ein breites Spektrum brennbarer Gase detektierbar. Durch den Sensor-Vergiftungsschutz wird eine hohe Lebensdauer sichergestellt. CAPBs® Gasleckdetektion GS 10 Ohne Basisgriff Gaslecksuche Aufspüren von Lecks brennbarer Gase an Gasleitungen, deren Verbindungsteilen und Verschraubungen, Gaszählern, Gasbrennern und Gastanks Technische Daten: Messbereiche (Metahn) (Methan) 0 / 2.000 ppm Auflösung 10 ppm

Sensormodul zur Messung von Unter-, Über- und Differenzdruck bei gasförmigen, trockenen, nicht aggressiven Medien. Die Drucksensoren mit zwei verschiedenen Anschlüssen sind in den vier Messbereichen 20 mbar, 180 mbar, 6 bar und 20 bar verfügbar. Dank manueller Nullpunktverschiebung ist zudem eine Messbereichsverdopplung möglich. Die hochwertigen Sensoren sind hochgenau, lageunabhängig und temperaturkompensiert. PS 20 (180 mbar) Ohne Basisgriff Differenzdruck Druckverlust Anschluss-/Fließdruck Strömungsgeschwindigkeit Technische Daten: Messbereich: -180 / +180 mbar   0,5 / 50 m/s Genauigkeit: ±0,03 mbar   0,5 % Ablesewert   ±1 Digit Auflösung: 0,01 mbar (< 99,99)   0,1 mbar (> 100,0)   0,1 m/s Schlauchanschluss: Ø 8 mm

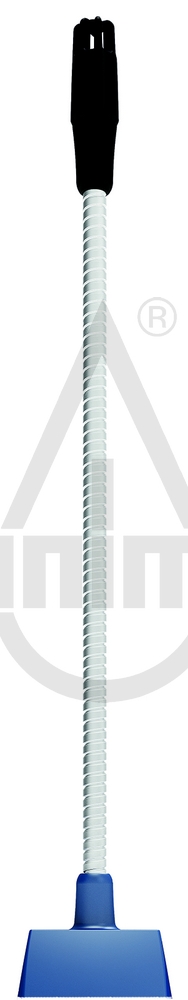

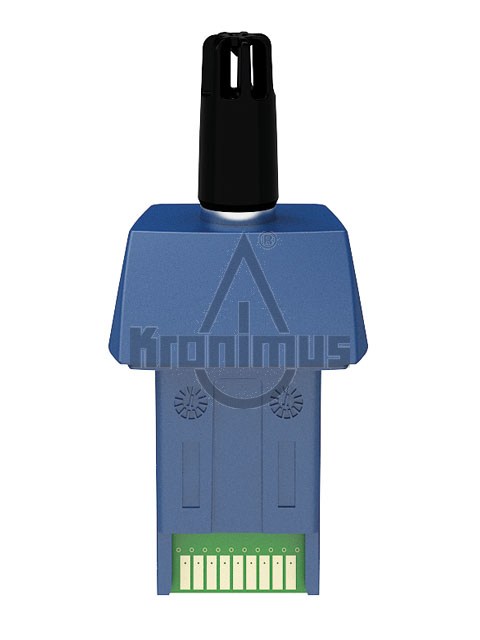

Sensormodul zur Messung von Temperatur und relativer Feuchte in der Umgebungsluft. CAPBs® Luftfeuchte/- temperatur RH 80, OHNE Basisgriff Technische Daten: Messbereiche 0 / 100 % r.F.   -40 / +80 °C Genauigkeit ±2 % rH ±1 Digit   ±0,5 °C ±1 Digit Auflösung 0,1 % rH   0,1 °C

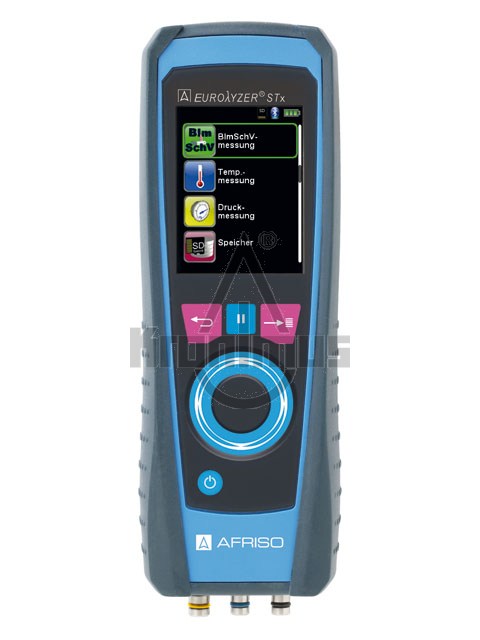

Für den universellen Einsatz bei Messungen an kleinen und mittleren Öl-, Gas- und Pelletsfeuerungen nach der 1. BImSchV(qA-Mittelwertmessung) sowie zur sicherheitstechnischen Überprüfung von Gasfeuerstätten auf CO-Konzentrationen. EUROLYZER STx ist bestens geeignet für Messungen an bivalenten, leistungsmodulierenden BHKW-Heizungsanlagen. Besonders geeignet für Messungen an Heizungsanlagen mit hohen biogenen Brennstoffanteilen. Technische Daten: Abgas-/Differenztemperatur 0/1.000 °C Luft-/Verbrennungslufttemperatur -20/+200 °C Feinzug 50 hPa Differenzdruck 150 hPa O2 0/21 Vol.-%. COH2 0/9.999 ppm (max.) NO 0/2.000 ppm Anzeige (berechnete Werte) CO2, CO unverdünnt, Lambda, Taupunkt,   Eta-Wirkungsgrad, Abgasverluste qA Temperatureinsatzbereich Umgebung: 5/40 °C   Lagerung: -20/+50 °C Gewicht (Gehäuse) Ca. 500 g Maße B x H x T: 65 x 215 x 45 mm Display TFT-Farbdisplay   B x H: 45 x 60 mm Anschlüsse Feinzug/Druck: Ø 7 mm   Gas: Ø 8 mm Versorgungsspannung Lithium-Ionen-Akku (3,6 V/2.300 mAh)   oder Netzteil (Mini-USB) Betriebszeit (Ecomodus) 14 Stunden Datenspeicherung MicroSD-Karte (max. 16 GB) Schnittstellen Infrarot, Bluetooth® Smart,   QR-Code Generator, MicroSD-Kartenslot Zulassungen Nach BlmSchV, KÜO (TÜV ByRgG 190),   EN 50379-2, EN 15378 Spezifikationen und Lieferumfang: Messgerät EUROLYZER STx, O2/CO2, CO H2, T-Gas,T-Luft,Feinzug/Druckmessung, Differenzdruck, (Diff.-)Temperatur Messgerät inkl. Kalibrierprotokoll, Geräteschutzhülle mit Magneten, Netzteil NTE 5 Mini-USB-A, Ladekabel USB-A auf Mini-USB, microSD Karte, 5 x Partikelfilter, 5 x Teflonmembrane, Kondensatfilterpatrone KFP 2P, Basisgriff AWS-B, Wechselsonde 180mm, Umgebungsluftfühler, EUROprinter, Gerätekoffer Alu

0516 3300

mit doppeltem Boden für weiteres Zubehör 0516 3301

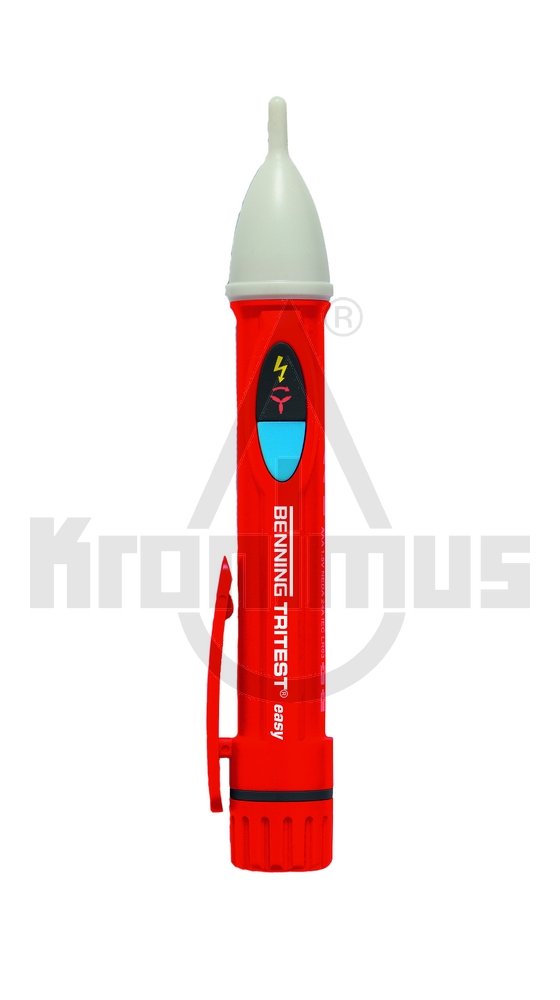

Berührungsloser Drehfeld- und Phasenprüfer Drehfeldrichgungsprüfung in Drehstromnetzen Phasenprüfung an Steck- und Abzweigdosen Prüfung auf Phasengleichheit Prüfung isolierter Leitungen (Kabeltrommel, Lichterketten) auf Kabelbruch Anzeige über rot/grüne Prüfspitze und Signalton EIN/AUS-Schalter mit automatischer Abschaltung Spannungsbereich: 200 V - 1.000V AC Bruchfestes ABS-Gehäuse und einfache Bedienung inkl. Batterien und Stiftclip

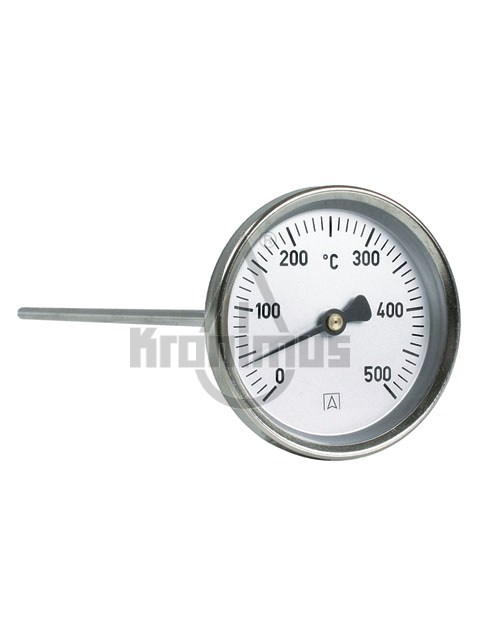

Rauchgasthermometer RT zur Brennerkontrolle bei Gas- und Ölfeuerungen Nenngröße Ø mm 80 Messelement Bimetallwendel Anzeigebereiche °C 0/500 Verwendungsbereich Skalenendwert Betriebsdruck am Schutzrohr Maximal 6 bar Anschluss Tauchrohr Edelstahl 316 L, glatt   mit verstellbarem Konus, Messing Zifferblatt Aluminium, grau–Skalierung schwarz Zeiger Aluminium, schwarz Gehäuse Stahlblech, verzinkt Übersteckring Stahlblech, vernickelt Sichtscheibe Kunststoff

Rauchgasthermometer RT zur Brennerkontrolle bei Gas- und Ölfeuerungen. Nenngröße Ø mm 80 Messelement Bimetallwendel Anzeigebereiche °C 0/500 Verwendungsbereich Skalenendwert Betriebsdruck am Schutzrohr Maximal 6 bar Anschluss Tauchrohr Edelstahl 316 L, glatt   mit verstellbarem Konus, Messing Zifferblatt Aluminium, grau–Skalierung schwarz Zeiger Aluminium, schwarz Gehäuse Stahlblech, verzinkt Übersteckring Stahlblech, vernickelt Sichtscheibe Kunststoff

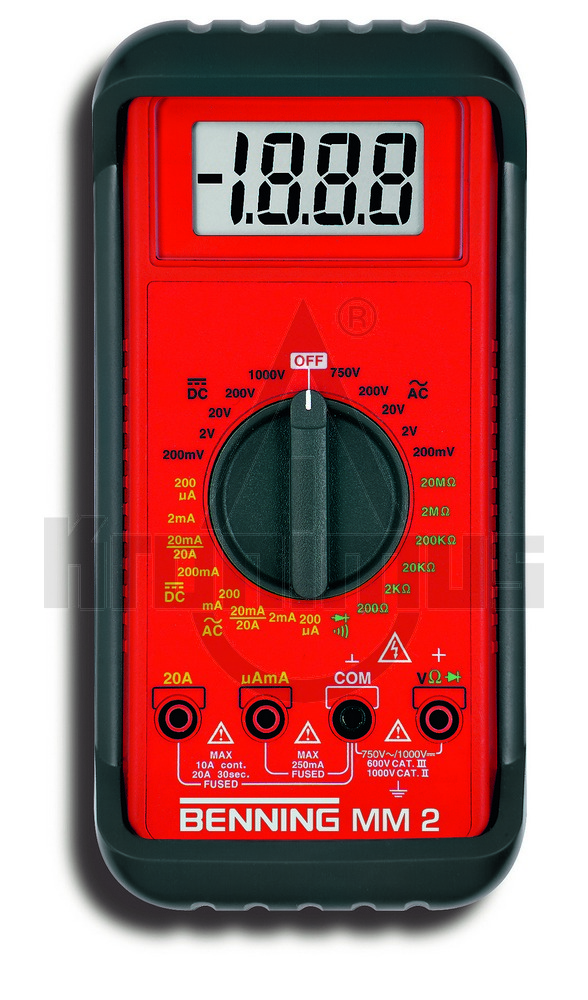

Grundmessarten für Strom, Spannung, Widerstand, Durchgang Technische Daten: Anzeigenumfang:  2.000 Grundgenauigkeit: 0,50% Spannung AC:  0,1mV - 750V Spannung DC:  0,1mV - 1.000V Strom AC:  0,1μA - 20A Strom DC:  0,1μA - 20A Widerstand:  0,1Ω - 20MΩ Durchgang/Diode:  Ja/Ja Messverfahren:  RMS Messkategorie:  CAT III 600 V

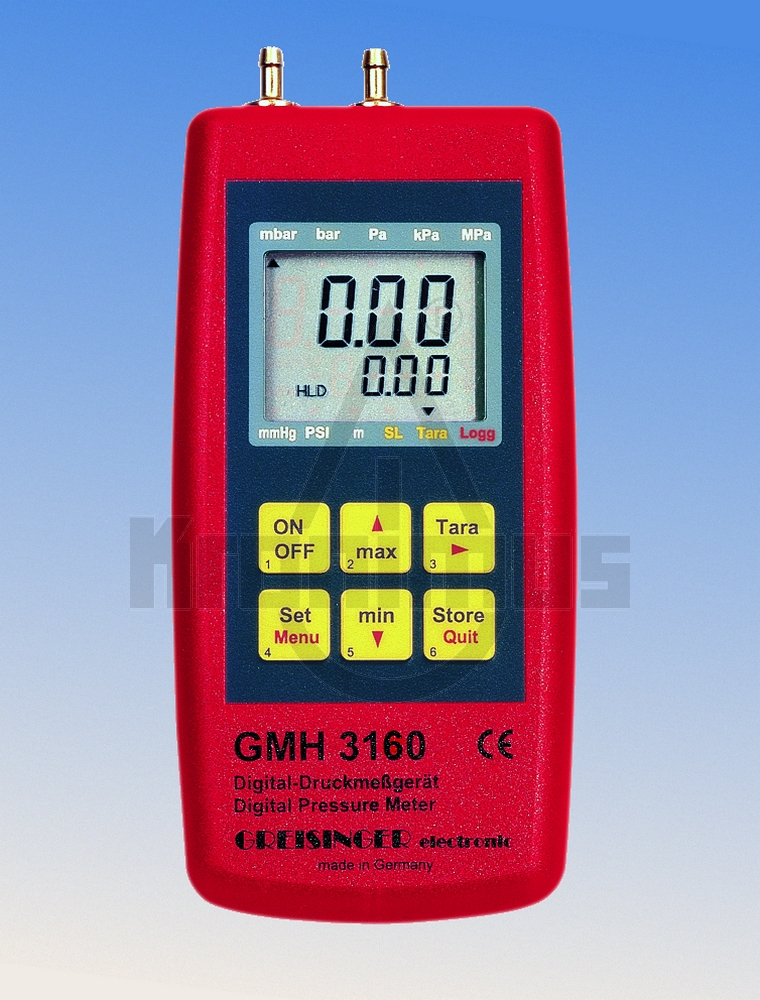

- Meßbereich -100 bis 2500 Pa (-2500 ... +2500 Pa) - inkl. Koffer und 2 Anschlußschläuchen Technische Daten: Überlast: max. 100 mbar Auflösung: 1 Pa (0,01 mbar) Druckeinheiten: mbar, bar, Pa, kPa, MPa, mmHg, PSI, frei wählbar bzw. durch Tastendruck umschaltbar Genauigkeit: (typ, Werte) ± 0,5 % FS (Hysterese und Linearität) ± 0,4 % FS (Temperatur-Einfluß von 0-50 °C)

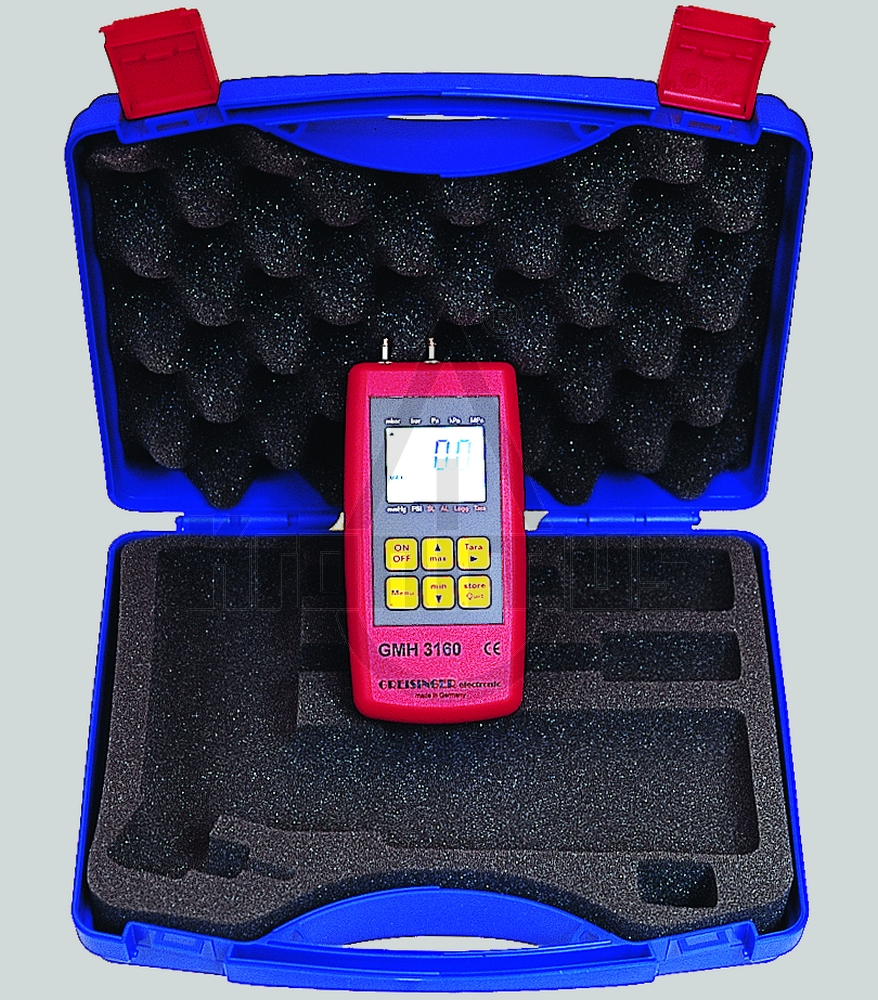

– Meßbereich -10,0 bis 350,0 mbar (-350,0 ... 350,0 mbar) – Kompakte Bauform (Sensor im Elektronik-Gehäuse integriert) mit stabilen Metallanschlußstutzen – Schnittstelle – Min-/Maxwert-Speicher – Holdfunktion – Tarafunktion/Nullpunktabgleich – Druckeinheiten umschaltbar – inkl. Koffer und Aufstellbügel, 2 Anschlußschläuche   Technische Daten: Überlast: max. 1 bar Auflösung: 0,1 mbar Druckeinheiten: mbar, bar, kPa, MPa, mmHg, PSI, frei wählbar bzw. durch Tastendruck umschaltbar Genauigkeit: (typ, Werte) ± 0,2 % FS (Hysterese und Linearität) ± 0,4 % FS (Temperatur-Einfluß von 0-50 °C)

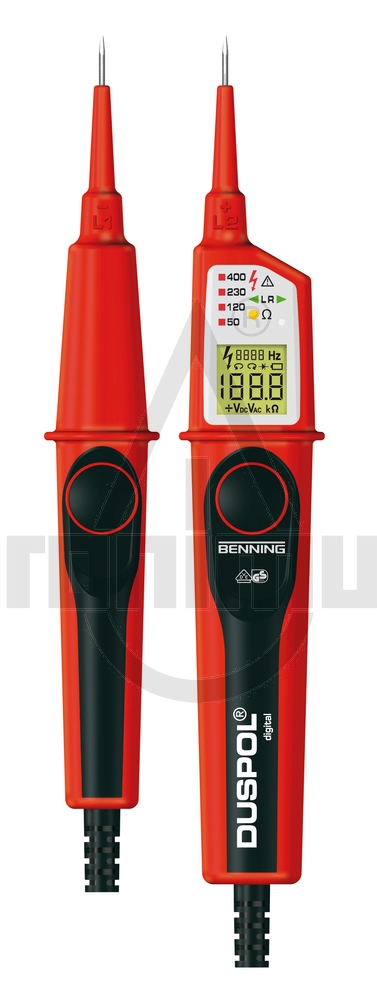

Digitaler Spannungs- und Durchgangsprüfer mit Drehfeldanzeige und Lastzuschaltung. Geeignet für Elektrotechnik, Industrie, Instandhaltung, Service beleuchtetes LC-Display (automatisch über Lichtsensor) Spannungsprüfung bis 1.000 V AC TRUE RMS / 1.200 V DC Low Volt-Bereich: 1,0 V bis 11,9 V Frequenzanzeige bis 1.000 Hz Widerstandsmessung bis 300 kOhm akustische/ optische Durchgangsprüfung (Summer/gelbe LED)) Drehfeldrichtungsprüfung über grüne LED (links/rechts) bewusste Auslösung eines 30mA FI-Schutzschalters Messstellenbeleuchtung über weiße High Power LED Schutzart: IP 65 (staubdicht/spritzwassergeschützt) geprüft und zugelassen nach aktueller Norm DIN EN 61243-3 (VDE 0682-401):2011 Überspannungskategorie: CAT IV 600 V, inkl. 2 x 1,5 V Micro-Batterien (LR03/AAA)

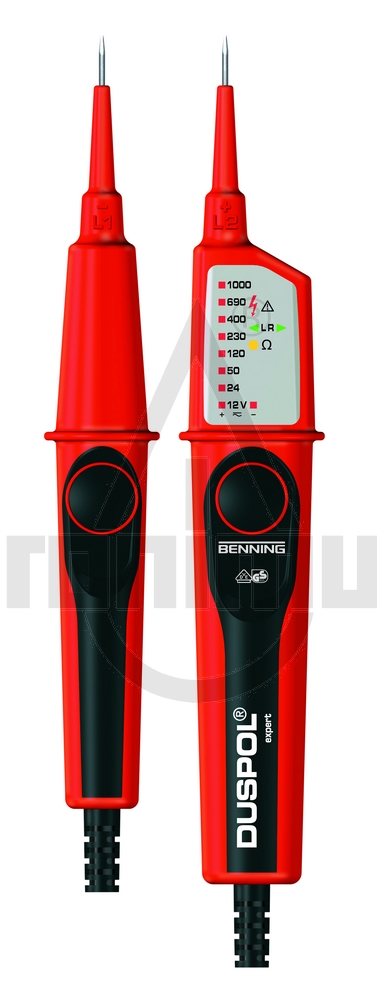

Spannungs- und Durchgangsprüfer mit Drehfeldanzeige und Lastzuschaltung Anzeige von Gleich- und Wechselspannungen (LED) Anzeigestufen: 12, 24, 50, 120, 230, 400, 690 V AC/ 1000 V DC akustische/ optische Durchgangsprüfung (Summer/gelbe LED)) Drehfeldrichtungsprüfung über grüne LED (links/rechts) bewusste Auslösung eines 30mA FI-Schutzschalters Messstellenbeleuchtung über weiße High Power LED Schutzart: IP 65 (staubdicht/spritzwassergeschützt) geprüft und zugelassen nach aktueller Norm DIN EN 61243-3 (VDE 0682-401):2011 Überspannungskategorie: CAT IV 600 V, inkl. 2 x 1,5 V Micro-Batterien (LR03/ AAA)
