Kombispeicher Kombi-Öko 1000
Produktnummer:
704200800
Produktinformationen "Kombispeicher Kombi-Öko 1000"

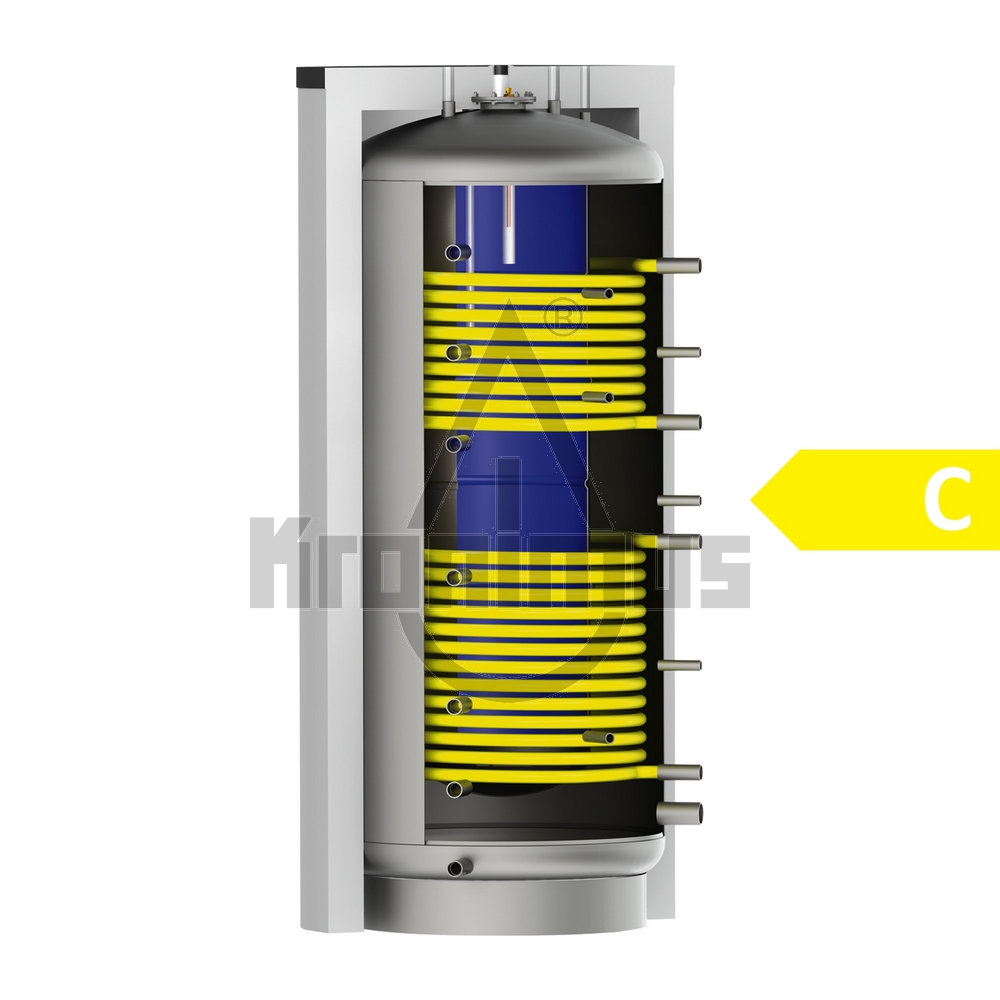

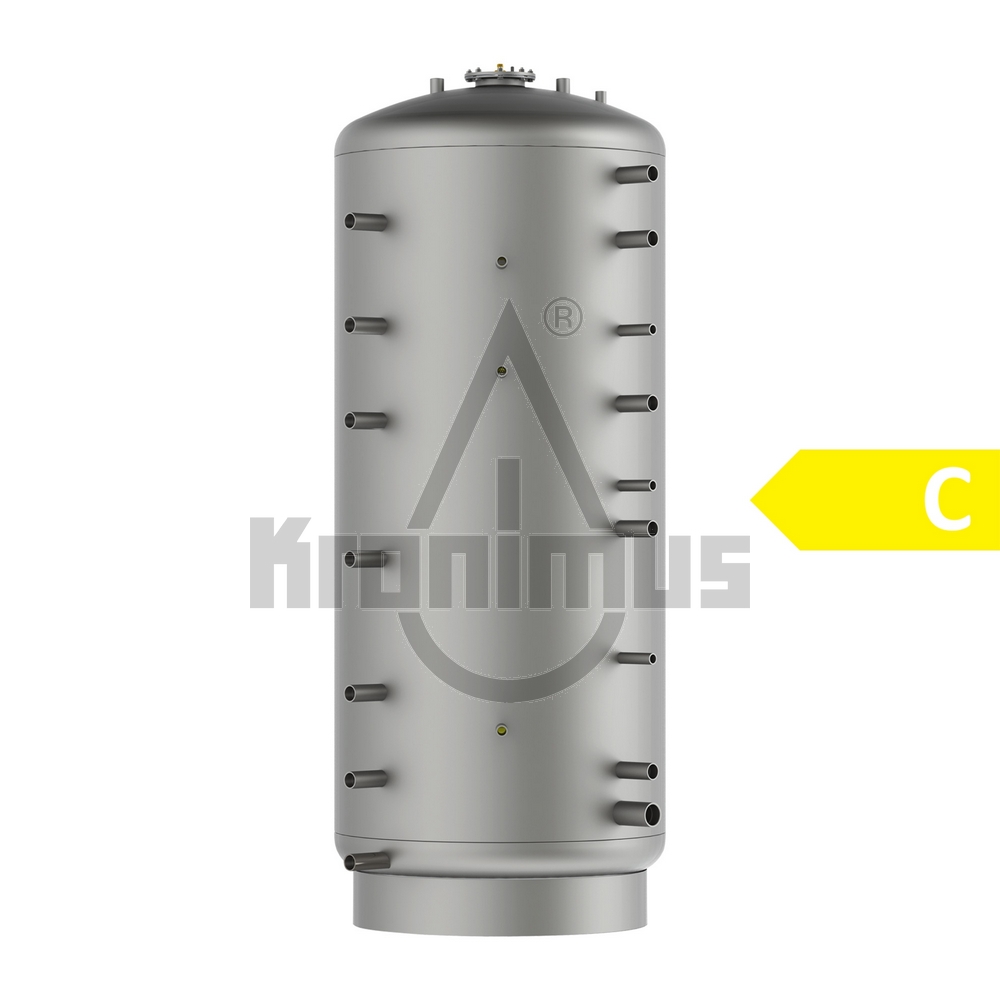

Kombispeicher KOMBI-ÖKO sind Heizungspufferspeicher kombiniert mit Warmwasserbereitung durch den integrierten, emaillierten Trinkwasserbehälter. Für den Anschluss einer thermischen Solaranlage ist der Speicher mit zwei gut dimensionierten Solartauschern vorbereitet, zur elektrischen Nachheizung kann ein Elektroheizstab eingebaut werden. Diese Kombispeicher eignen sich für Ein- bis Zweifamilienhäuser. Serienmäßig lieferbar in den Größen 700 und 1000, wahlweise mit Wärmedämmung ISO-B1 (Vlies) oder Weichschaum.
Ihre Vorteile mit Kombispeichern KOMBI-ÖKO
- Anschlüsse im 90°-Winkel, Aufstellung in einer Ecke oder Nische möglich
- Vielseitige Anschlussmöglichkeit
- Wahlweise lieferbar mit Brandschutzisolierung ISO-B1 (Vlies) oder Weichschaumisolierung
- Hochwertiger Qualitätsstahl S235JR, starkwandig und druckstabil
- Großdimensionierte Solar-Glattrohrwärmetauscher
- Brauchwasserbehälter mit hochwertiger Zwei-Schicht-Emaillierung
- Einbau eines passenden Elektroheizstabes möglich
- Korrosionsschutz durch Magnesium-Opferanode
Technische Daten:
| Daten Speicher KOMBI-ÖKO | 1000 | |
| Nennvolumen ca. | L | 913 |
| Höhe isoliert [A] | mm | 2090 |
| Höhe unisoliert [B] | mm | 2010 |
| Kippmaß | mm | 2040 |
| Durchmesser isoliert [C] | mm | 990 |
| Durchmesser unisoliert [D] | mm | 790 |
| Isolierung Weichschaum (Außenmantel PVC) | mm | 100 |
| Gewicht ca. | kg | 240 |
| Max. Betriebsdruck Heizwasser | bar | 6 |
| Max. Betriebstemperatur Heizwasser | °C | 95 |
| Max. E-Heizstabgröße (optional) | kW | 9 |
| Bereitschaftswärmeaufwand nach EN 12897:2006, | ||
| mit Vliesdämmung B1 | 1000 | |
| Warmhalteverlust | W | 135 |
| Energieeffizienzklasse | C | |
| Daten Trinkwasserbehälter | 1000 | |
| Inhalt ca. | L | 250 |
| Dauerzapfleistung bei 17 kW, TSP 65°C und KW10°C/WW 45°C | L/h | 332 |
| Dauerzapfleistung bei 27 kW, TSP 65°C und KW10°C/WW 45°C | L/h | 495 |
| Dauerzapfleistung bei 50 kW, TSP 65°C und KW10°C/WW 45°C | L/h | 890 |
| Material | Stahl S235JR, emailliert | |
| Max. Betriebsdruck | bar | 8 |
| Max. Betriebstemperatur | °C | 95 |
| Daten Solarwärmetauscher | 1000 | |
| Heizfläche oben | m² | 2 |
| Inhalt oben | L | 8 |
| Druckverlust oben (2m³/h) | mbar | 117 |
| Heizfläche Solartauscher unten | m² | 2,8 |
| Inhalt Solartauscher unten | L | 15,1 |
| Druckverlust unten (2m³/h) | mbar | 163 |
| Max. Betriebsdruck | bar | 10 |
| Max. Betriebstemperatur | °C | 110 |
| Empfohlene Mindestkollektorfläche ca. | m² | 17 |

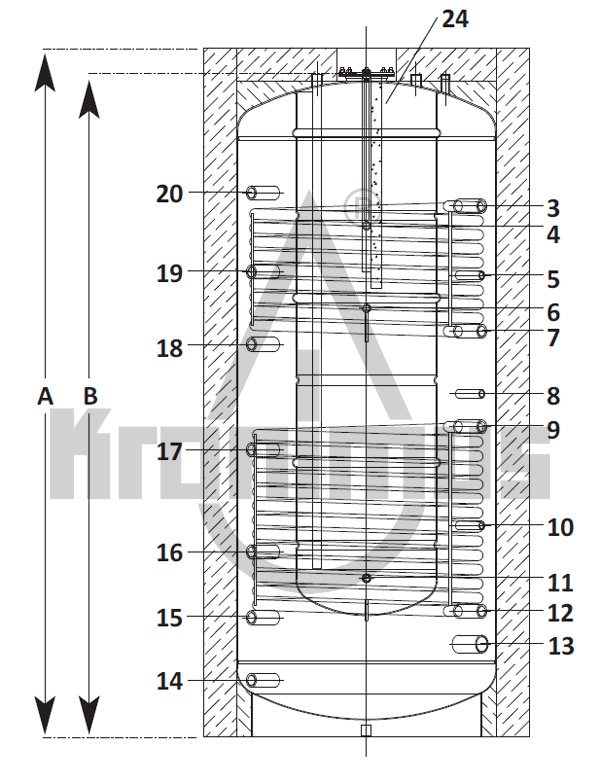

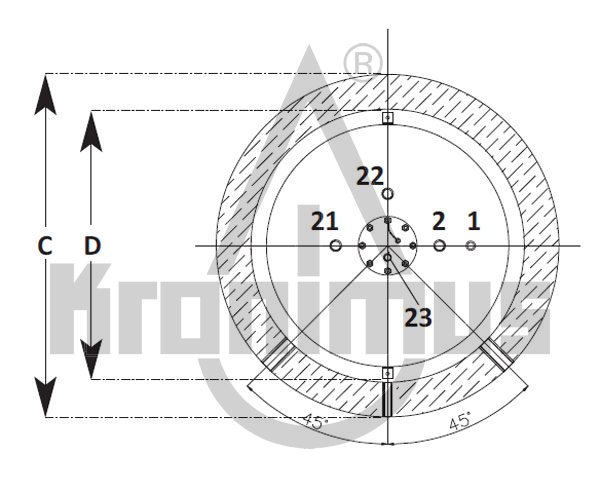

| Anschlüsse mit Bemaßung | 1000 | |
| [1] Entlüftung (½“IG) | oben | |
| [2] Warmwasser (1“IG) | mm | oben |
| [3] Vorlauf oberer Solartauscher (1“IG) | mm | 1610 |
| [4] Fühler/Thermometer (½“IG) | mm | 1550 |
| [5] Fühler Solar oben (½“IG) | mm | 1400 |
| [6] Fühler/Thermometer (½“IG) | mm | 1300 |
| [7] Rücklauf oberer Solartauscher (1“IG) | mm | 1230 |
| [8] Fühler/Thermometer (½“IG) | mm | 1040 |
| [9] Vorlauf unterer Solartauscher (1“IG) | mm | 940 |
| [10] Fühler/Thermometer (½“IG) | mm | 640 |
| [11] Fühler Solar unten (½“IG) | mm | 480 |
| [12] Rücklauf unterer Solartauscher (1“IG) | mm | 380 |
| [13] Elektroheizstab (1 ½“IG) | mm | 280 |
| [14] Rücklauf Kessel/Heizung (1“IG) | mm | 170 |
| [15] Rücklauf Kessel/Heizung (1“IG) | mm | 360 |
| [16] Rücklauf Kessel/Heizung (1“IG) | mm | 560 |
| [17] Rücklauf Öl-/Gaskessel (1“IG) | mm | 870 |
| [18] Heizungsvorlauf (1“IG) | mm | 1190 |
| [19] Vorlauf Holzkessel (1“IG) | mm | 1410 |
| [20] Vorlauf Öl-/Gaskessel (1“IG) | mm | 1650 |
| [21] Kaltwasser (1“IG) | mm | oben |
| [22] Zirkulation (1“IG) | mm | oben |
| [23] Brauchwasserfühler (1“IG) | mm | oben |
| [24] Schutzanode Ø33 x 400 mm | mm | oben, (M8 x 30) |
